WAN 側服務

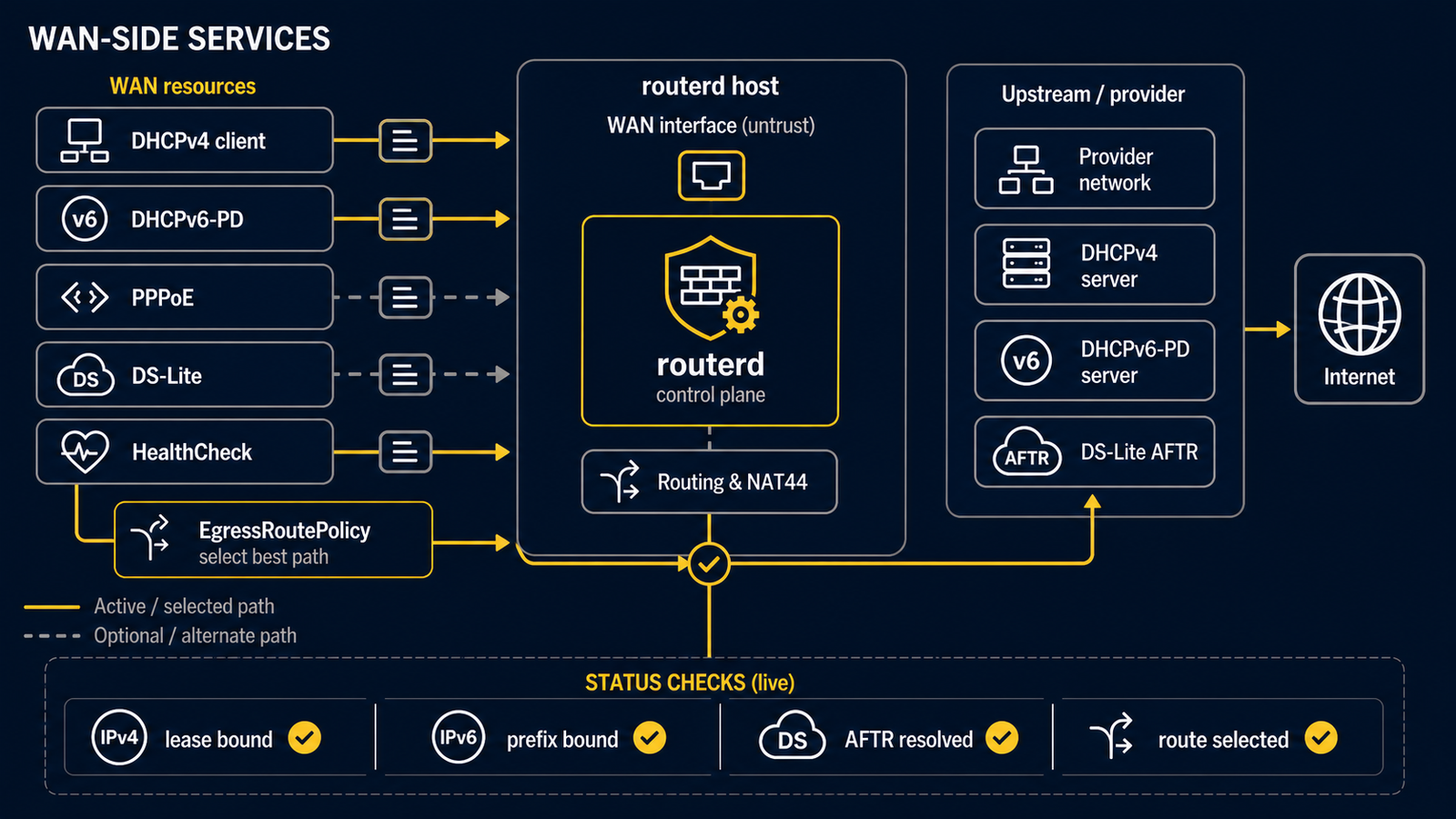

處理 DHCPv4、DHCPv6-PD、PPPoE、DS-Lite、health check、egress selection、NAT44 與 downstream status input 的 WAN-side routerd services

本頁介紹處理路由器 WAN 側的 routerd 資源。 WAN 側資源負責建立上游鏈路、從 ISP 取得 IP 位址與前綴、終結隧道，以及向控制器鏈提供多條上游路由等功能。

LAN 側（路由器向內側提供的服務）請參閱 LAN 側服務。

一覽​

功能資源負責常駐程式
實體 / 虛擬介面Interface、IPv4StaticAddress（kernel）
透過 DHCP 從 ISP 取得 IPv4DHCPv4Clientrouterd-dhcpv4-client
從 ISP 取得 IPv6 前綴DHCPv6PrefixDelegation、IPv6DelegatedAddressrouterd-dhcpv6-client
其他 DHCPv6 選項（DNS、AFTR 等）DHCPv6Informationrouterd-dhcpv6-client
上游時間伺服器NTPClientsystemd-timesyncd 或 ntpd
PPPoE 會話PPPoESessionrouterd-pppoe-client
IPv6 上的 IPv4（DS-Lite）DSLiteTunnel（kernel ip6tnl）
WAN 路由選擇EgressRoutePolicy、HealthCheckrouterd-healthcheck@<name>
IPv4 NAT（masquerade）NAT44Rule（nftables）
靜態 IPv4 路由IPv4Route（kernel）

請根據 ISP 的提供形態，選擇所需資源的組合。

模式 A：原生雙堆疊（IPv4 + IPv6）​

ISP 在同一 WAN 介面上同時發送 IPv4（DHCPv4）與 IPv6 前綴（DHCPv6-PD）的構成。

- apiVersion: net.routerd.net/v1alpha1
  kind: Interface
  metadata: {name: wan}
  spec:
    ifname: ens18
    role: untrust

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv4Client
  metadata: {name: wan-v4}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: IPv6DelegatedAddress
  metadata: {name: lan-base}
  spec:
    pdRef: wan-pd
    interface: lan
    suffix: ::1/64

- apiVersion: net.routerd.net/v1alpha1
  kind: NAT44Rule
  metadata: {name: lan-to-wan}
  spec:
    type: masquerade
    egressInterface: wan
    sourceRanges:
      - 192.0.2.0/24

DHCPv4Client 啟動 routerd-dhcpv4-client，並將租約內容寫入 lease.json。位址本身由 kernel 持有，routerd 向下游資源發出事件。

DHCPv6PrefixDelegation 使用 routerd-dhcpv6-client 取得 IA_PD。IPv6DelegatedAddress 從取得的前綴中切出分配給 LAN 側的 /64（或其他長度）。

上游 NTP / SNTP​

NTPClient 可從 DHCPv4 option 42 或 DHCPv6 option 31 中擷取時間伺服器。 若上游不發送時間伺服器，則將指定的公共 NTP 伺服器設定至 OS 的 NTP 用戶端。 Linux 使用 systemd-timesyncd，FreeBSD 使用 ntpd。

- apiVersion: system.routerd.net/v1alpha1
  kind: NTPClient
  metadata: {name: system-time}
  spec:
    provider: systemd-timesyncd
    managed: true
    source: auto
    serverFrom:
      - resource: DHCPv4Client/wan-v4
        field: ntpServers
      - resource: DHCPv6Information/wan-info
        field: sntpServers
    fallbackServers:
      - ntp.jst.mfeed.ad.jp
      - ntp.nict.jp

若要將路由器本身作為 LAN 用戶端的時間參考來源，請併用 LAN 側的 ntpServerFrom 與 sntpServerFrom。

模式 B：PPPoE（IPv4）+ DHCPv6-PD（IPv6）​

舊式 xDSL 系構成，IPv4 透過 PPPoE 取得，IPv6 透過相同實體鏈路的原生 DHCPv6-PD 取得。

- apiVersion: net.routerd.net/v1alpha1
  kind: PPPoESession
  metadata: {name: wan-pppoe}
  spec:
    interface: wan
    user: "[email protected]"
    passwordFromSecret: pppoe-password
    mtu: 1454
    mru: 1454

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

PPPoESession 啟動 routerd-pppoe-client，在 Linux 上包裝 pppd/rp-pppoe，在 FreeBSD 上包裝 ppp(8)。PPPoE 會話的介面（通常為 ppp0）可作為路由或 NAT44Rule 的參照對象。

模式 C：DS-Lite（在僅 IPv6 的接入網路上隧道 IPv4）​

ISP 不提供原生 IPv4，僅提供 IPv6 的構成。IPv4 透過連往 AFTR（Address Family Transition Router）的 DS-Lite 隧道實現。

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6Information
  metadata: {name: wan-info}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DSLiteTunnel
  metadata: {name: ds-lite-primary}
  spec:
    sourceInterface: wan
    aftrFQDN: gw.transix.jp
    aftrFQDNResolverFromResource:
      resource: DHCPv6Information/wan-info
      field: dnsServers
    mtu: 1454

DSLiteTunnel 在解析到 AFTR 位址後，以 kernel 的 ip6tnl 裝置建立。 AFTR 記錄通常只能透過接入網路內的 DNS 解析，因此請使用 aftrFQDNResolverFromResource 指定 ISP 的 DNS。

模式 D：多 WAN（主線路 + 備援）​

有多條路由時，請將 EgressRoutePolicy 與 HealthCheck 組合至 WAN 取得資源中使用。詳細請參閱多 WAN 切換。

狀態確認​

各 WAN 資源的狀況可透過 routerctl describe <kind>/<name> 確認。範例：

routerctl describe DHCPv6PrefixDelegation/wan-pd      # phase: Bound, prefix: 2001:db8:1::/56
routerctl describe DSLiteTunnel/ds-lite-primary       # phase: Up, aftr: 2001:db8:cafe::1
routerctl describe EgressRoutePolicy/ipv4-default     # selectedCandidate: ds-lite-primary

亦可從 Web 管理介面的「Overview」「Resources」分頁確認相同資訊。「Connections」分頁顯示各 WAN 路由的實際 conntrack/pf 狀態。
