routerd 架構概覽
本文件針對運維者與貢獻者，概覽 routerd 的設計理念與內部結構。 個別功能的使用方式請參閱教學與 How-to， 資源定義請參閱 API 參考文件。
1. routerd 的定位
routerd 是宣告式的路由器框架。 目標是以相同的 primitive，建構家庭路由器、SOHO 路由器，以及小型資料中心的邊界路由器。
具體的取代對象有以下三種。
| 目標 | 覆蓋範圍 | 所需功能階段 |
|---|---|---|
| 家庭路由器替換 | 1 台主機、1-2 條上行鏈路、1-3 個 LAN VLAN | H |
| 虛擬化環境的 SDN 路由器 | 叢集內的 VXLAN / EVPN / underlay routing | C |
| Kubernetes 叢集的邊界 | 以 BGP 公告 Pod CIDR / LoadBalancer IP，終結 ingress | S → C |
三者皆以相同的宣告式 primitive 表達，可依用途逐步啟用功能。
1.1 功能階段（capability tier）
| tier | 用途 | 主要功能 |
|---|---|---|
| H（Home） | 家庭、小型辦公室 | WAN acquire（PD/RA/PPPoE/DHCPv4/DS-Lite）、LAN service（RA/DHCPv6/dnsmasq）、NAT44、防火牆、EgressRoutePolicy |
| S（SOHO/分支） | 多據點、以 VPN 為主 | + WireGuard / IPsec、VRF、VPN 上的動態路由、commit-confirmed |
| C（Campus / 小型 DC） | 數十節點 | + EVPN-VXLAN、iBGP RR、BFD、RouteMap DSL、更進階的路由策略 |
| E（Enterprise / SP） | 數百節點以上 | + 完整 BGP、MP-BGP L3VPN、segment routing、HA leader election |
primitive 從 H 到 E 共用，功能階段提升只是增加路由與策略的控制器。
2. 執行環境
2.1 部署形式
routerd 以虛擬機執行為主要設計對象，嵌入式實體設備的支援留待日後。
對虛擬化環境的需求如下。
- virtio NIC（vmxnet、ne2k 等不在支援範圍）
- 不依賴特權核心模組（DPDK / XDP 為選用，不需 host passthrough）
- 以 console 與 SSH 進行運維
- 驗證時建議善用快照與複製功能
2.2 OS 策略
routerd 以跨 OS 為前提設計，同一份 binary 與相同設定可支援多種 OS。
| OS | 強項 | 用途 |
|---|---|---|
| Linux（Ubuntu / Debian） | systemd 標準、易取得、核心版本較新 | 開發與正式環境的主流 |
| NixOS | 宣告式 OS 與 routerd 高度契合、可重現性高 | 宣告式運維的最佳選擇 |
| FreeBSD | base 穩定、資源佔用小、jail 隔離 | 長期運轉與低資源環境 |
| Alpine | 最小體積、musl、apk | 未來的最小設定檔 |
OS 之間的差異由 pkg/platform 層吸收。
nftables ↔ pf、systemd-networkd ↔ rc.conf、systemd unit ↔ rc.d 腳本等對應，由各 OS 的產生器（renderer）負責。
版本策略方面，routerd 採用 vYYYYMMDD.HHmm 格式的日期時刻型版號。舊有的 0.x.y 格式與 yyyymmdd.N 格式的預發行版號已停止使用。

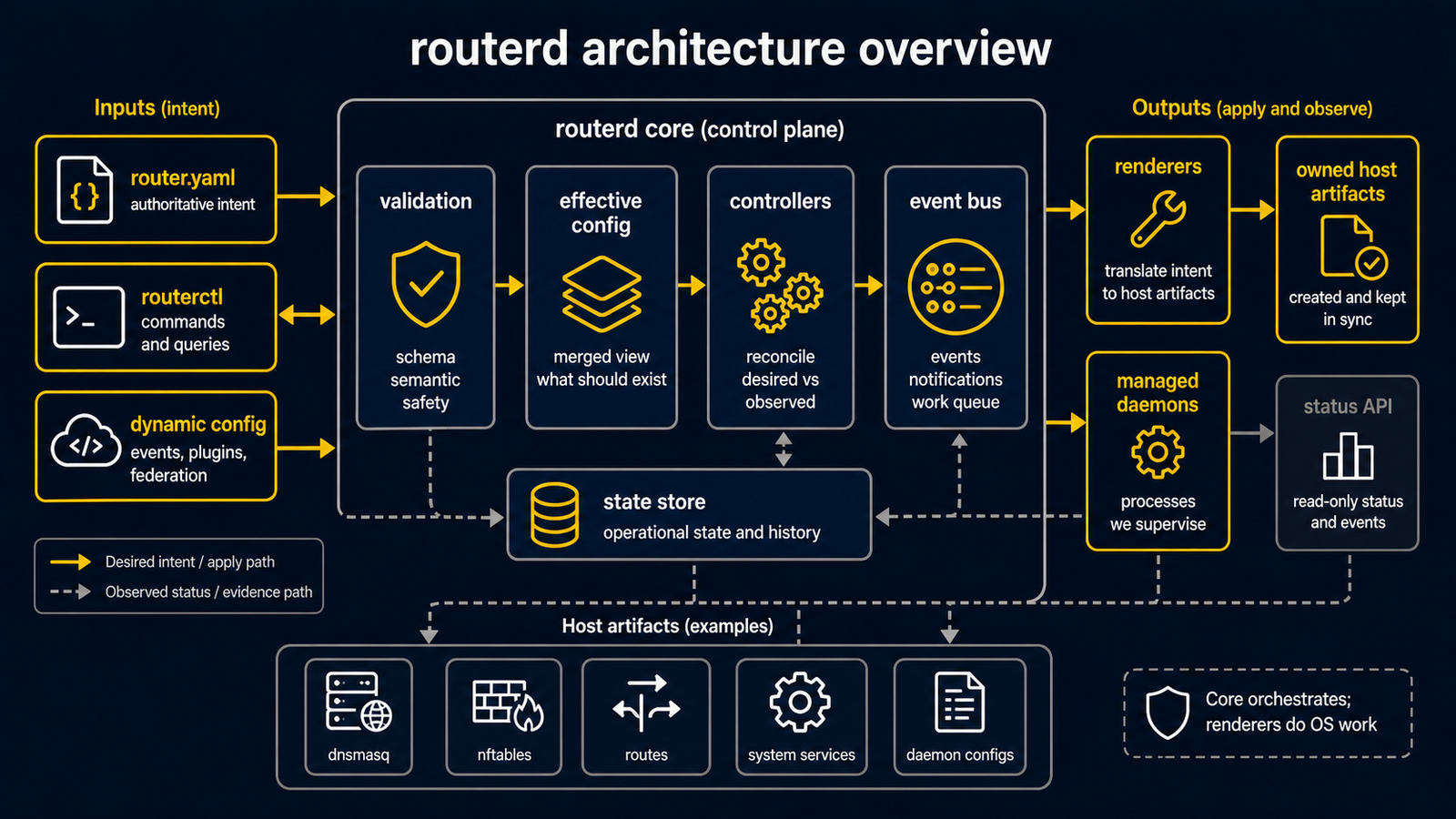

3. 整體架構圖
┌─────────────────────────────────────────────────────────────────┐
│ 使用者 │
│ /etc/routerd/*.yaml + routerctl CLI │
└─────────┬─────────────────────────────────────────┬───────────────┘
│ inotify HTTP+JSON
│ (僅偵測) (明確 apply)
▼ ▼
┌─────────────────────────────────────────────────────────────────┐
│ routerd (1 binary, multi-OS) │
│ │
│ ConfigWatcher ──notify only──▶ Bus │
│ ConfigLoader ◀──explicit trigger───── routerctl apply │
│ │
│ ┌──────────────────────────────────────────────────────────┐ │
│ │ Bus (in-process channel + SQLite events 持久層) │ │
│ │ topics: routerd.<area>.<subject>.<verb> │ │
│ │ cursor: events.id (autoincrement) │ │
│ │ fanout: subscribe pattern match → controller channel │ │
│ └─────┬─────────────────────────────────────────────────────┘ │
│ │ │
│ ▼ 控制器（in-process reactor 群） │
│ PrefixDelegationCtrl / LANAddressCtrl / RAAnnouncerCtrl │
│ DNSAnswerCtrl / DNSResolverCtrl / FirewallCtrl / RouteCtrl │
│ EgressRouteCtrl / ServiceLifecycleCtrl / ConfigLoaderCtrl │
│ EventRuleEngine / DerivedEventEngine │
│ │ │
│ ▼ SQLite state DB (objects/events/artifacts/generations) │
└─────────┬─────────────────────────────────────────────────────────┘
│ Unix socket HTTP+JSON fsnotify (lease/snapshot)
▼ ▲
┌─────────────────────────────────────────────────────────────────┐
│ Layer 1 source 常駐程式（各自為一個 process） │
│ routerd-dhcpv6-client / routerd-dhcpv4-client │
│ routerd-pppoe-client / routerd-dns-resolver │
│ routerd-healthcheck@<resource> / routerd-firewall-logger │
└─────────────────────────────────────────────────────────────────┘
4. 資源模型
routerd 的設定以資源集合來描述。概念上類似 Kubernetes，但 apiVersion 的層次與控制器結構更為簡潔。
- apiVersion: net.routerd.net/v1alpha1
kind: DSLiteTunnel
metadata:
name: ds-lite-primary
spec:
aftrFQDN: gw.transix.jp
4.1 主要 apiVersion
| apiVersion | 職責 |
|---|---|
net.routerd.net/v1alpha1 | 網路功能（Interface、IPv4Static、DSLite、PPPoE、EgressRoute、HealthCheck 等） |
dns.routerd.net/v1alpha1 | DNS（DNSZone、DNSResolver、DHCPv4Reservation 等） |
firewall.routerd.net/v1alpha1 | 防火牆（FirewallZone、FirewallPolicy、FirewallRule、NAT44Rule 等） |
system.routerd.net/v1alpha1 | OS 啟動設定意圖與覆寫（Package、SysctlProfile、WebConsole 等）。主機執行期成果物由資源自動推導。 |
control.routerd.net/v1alpha1 | 控制器鏈與 routerctl 的控制 API |
完整清單請參閱 API 參考文件。
4.2 資源間的參照
當某資源需要參照另一資源的 status 時，請使用型別化的 *From 欄位，而非直接寫入字面值。
- apiVersion: net.routerd.net/v1alpha1
kind: WebConsole
spec:
listenAddressFrom:
resource: Interface/mgmt
field: ipv4Addresses
port: 8080
常見的參照格式包括：addressFrom、ipv4From、ipv6From、prefixFrom、rdnssFrom、gatewayFrom 等。
相依關係（dependsOn）也以相同機制宣告。
5. Event bus 與控制器鏈
routerd 透過 in-process event bus 與多個控制器的組合，將系統收斂至宣告的期望狀態。
5.1 Event bus
- 以 in-process channel 加上 SQLite 事件日誌實現持久化
- topics 採
routerd.<area>.<subject>.<verb>格式（例如：routerd.dhcpv6.bind.changed） - 訂閱者以 pattern match 接收事件
- 所有事件均以
events.id作為 cursor，重啟後仍可重新評估
5.2 控制器鏈
所有控制器共用 framework.FuncController 模式。
Subscriptions：關注的 topicBootstrap：啟動時執行一次的初始化PeriodicFunc：定期的冪等再評估ReconcileFunc：收到事件時的狀態收斂
eventedStore 包裝確保狀態保存時必然發出 routerd.resource.status.changed。
下游控制器因此能連鎖地再評估，完成跨資源的相依解析。
5.3 常駐程式契約
長時間執行的 OS process（DHCPv6 客戶端、DNS 解析器、健康檢查等）以常駐程式形式運行，而非控制器。
常駐程式透過 Unix domain socket 上的 JSON 與控制器鏈通訊，並將自身狀態持久化至 lease.json 等檔案。
詳情請參閱 reconcile loop 的行為。
6. 設定檔運維
routerd 的設定檔（預設為 /usr/local/etc/routerd/router.yaml）以下列流程套用。
編輯 → routerctl validate → routerctl apply（或自動重新載入）
│
└─ 控制器鏈更新狀態 DB
→ 常駐程式重啟 / reload
→ OS 狀態（nftables / netlink / systemd）反映
強烈建議將設定檔納入 git 管理。
對正式主機的變更請一律透過 routerd 以宣告方式進行，勿直接在主機上執行 nft add rule、ip route add、sysctl -w 等臨時指令。
臨時變更會在下次 reconcile 時被還原，或更糟地在 routerd 狀態 DB 與 OS 實際狀態之間造成偏移（drift）。
發現偏移時，正確做法是在設定檔中表達後再 apply。 如此才能保持設定檔 ↔ 狀態 DB ↔ OS 實際狀態三者始終一致。
7. 可觀測性與除錯
routerd 提供以下方式觀測運轉狀態。
routerctl status：所有資源的 phase 一覽routerctl describe <kind>/<name>：單一資源的 spec、status 及近期事件routerctl events --topic <pattern> --resource <kind>/<name>：tail bus eventrouterctl plan --diff：apply 前的差異預覽- Web 管理介面（預設為
http://<mgmt-ip>:8080/）：在瀏覽器中查看 summary、events、connections、clients、firewall、config journalctl -u routerd.service -f | grep "routerd event"：以 systemd journal 追蹤 bus event
日誌依用途分為四個 SQLite 檔案持久保存：events.db（控制器產生）、dns-queries.db（DNS 解析器產生）、traffic-flows.db（conntrack/pf 產生）、firewall-logs.db（NFLOG/pflog 產生）。
詳情請參閱日誌儲存。
