routerd 架构概览
本文档针对运维者与贡献者，概览 routerd 的设计理念与内部结构。 个别功能的使用方式请参阅教程与 How-to， 资源定义请参阅 API 参考文档。
1. routerd 的定位
routerd 是声明式的路由器框架。 目标是以相同的 primitive，构建家庭路由器、SOHO 路由器，以及小型数据中心的边界路由器。
具体的替代对象有以下三种。
| 目标 | 覆盖范围 | 所需功能阶段 |
|---|---|---|
| 家庭路由器替换 | 1 台主机、1-2 条上行链路、1-3 个 LAN VLAN | H |
| 虚拟化环境的 SDN 路由器 | 集群内的 VXLAN / EVPN / underlay routing | C |
| Kubernetes 集群的边界 | 以 BGP 公告 Pod CIDR / LoadBalancer IP，终结 ingress | S → C |
三者皆以相同的声明式 primitive 表达，可依用途逐步启用功能。
1.1 功能阶段（capability tier）
| tier | 用途 | 主要功能 |
|---|---|---|
| H（Home） | 家庭、小型办公室 | WAN acquire（PD/RA/PPPoE/DHCPv4/DS-Lite）、LAN service（RA/DHCPv6/dnsmasq）、NAT44、防火墙、EgressRoutePolicy |
| S（SOHO/分支） | 多站点、以 VPN 为主 | + WireGuard / IPsec、VRF、VPN 上的动态路由、commit-confirmed |
| C（Campus / 小型 DC） | 数十节点 | + EVPN-VXLAN、iBGP RR、BFD、RouteMap DSL、更进阶的路由策略 |
| E（Enterprise / SP） | 数百节点以上 | + 完整 BGP、MP-BGP L3VPN、segment routing、HA leader election |
primitive 从 H 到 E 共用，功能阶段提升只是增加路由与策略的控制器。
2. 运行环境
2.1 部署形式
routerd 以虚拟机运行为主要设计对象，嵌入式实体设备的支持留待日后。
对虚拟化环境的需求如下。
- virtio NIC（vmxnet、ne2k 等不在支持范围）
- 不依赖特权内核模块（DPDK / XDP 为可选，不需 host passthrough）
- 以 console 与 SSH 进行运维
- 验证时建议善用快照与复制功能
2.2 OS 策略
routerd 以跨 OS 为前提设计，同一份 binary 与相同配置可支持多种 OS。
| OS | 强项 | 用途 |
|---|---|---|
| Linux（Ubuntu / Debian） | systemd 标准、易获取、内核版本较新 | 开发与生产环境的主流 |
| NixOS | 声明式 OS 与 routerd 高度契合、可重现性高 | 声明式运维的最佳选择 |
| FreeBSD | base 稳定、资源占用小、jail 隔离 | 长期运转与低资源环境 |
| Alpine | 最小体积、musl、apk | 未来的最小配置文件 |
OS 之间的差异由 pkg/platform 层吸收。
nftables ↔ pf、systemd-networkd ↔ rc.conf、systemd unit ↔ rc.d 脚本等对应，由各 OS 的生成器（renderer）负责。
版本策略方面，routerd 采用 vYYYYMMDD.HHmm 格式的日期时刻型版号。旧有的 0.x.y 格式与 yyyymmdd.N 格式的预发行版号已停止使用。

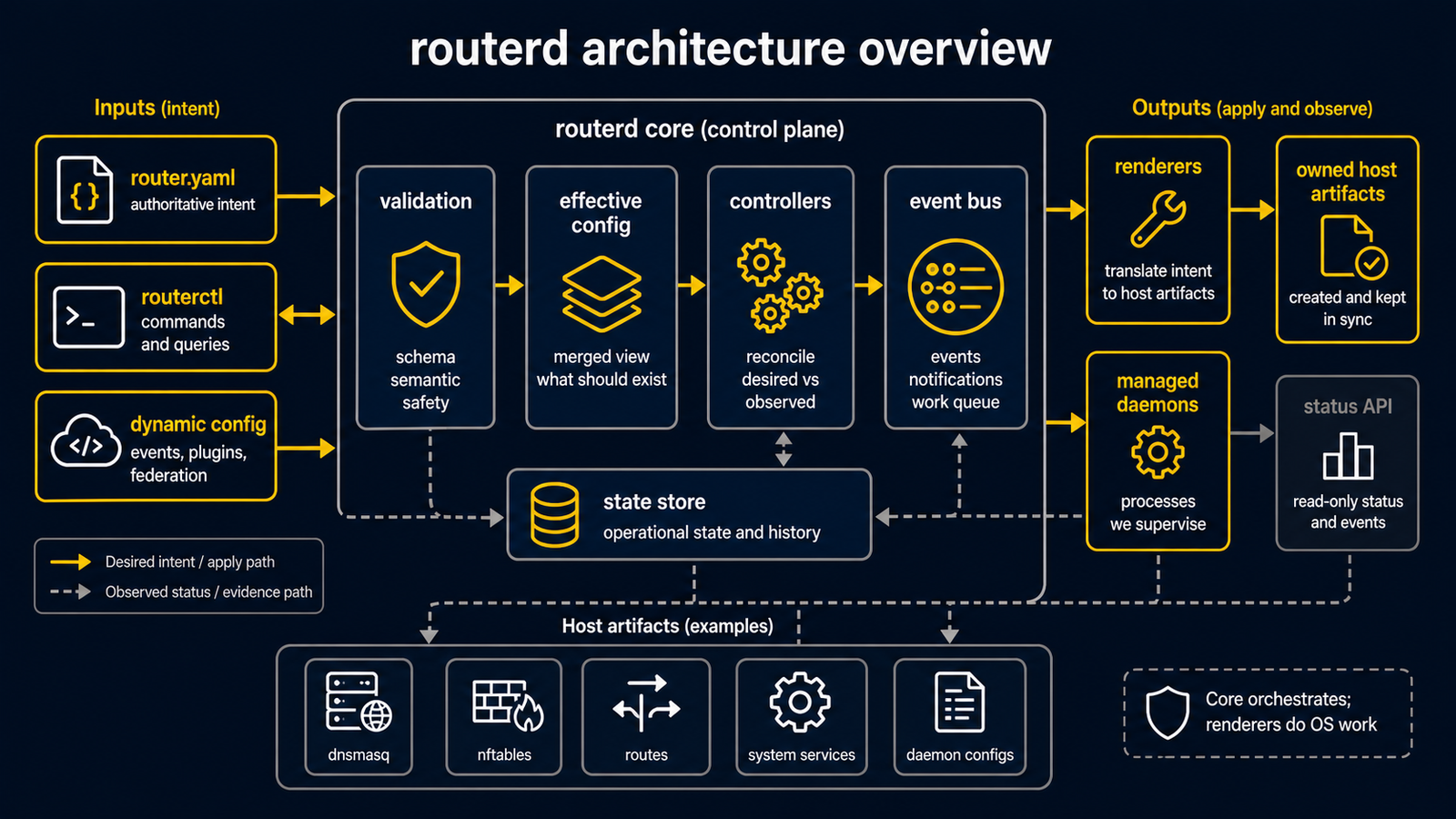

3. 整体架构图
┌─────────────────────────────────────────────────────────────────┐
│ 用户 │
│ /etc/routerd/*.yaml + routerctl CLI │
└─────────┬─────────────────────────────────────────┬───────────────┘
│ inotify HTTP+JSON
│ (仅检测) (显式 apply)
▼ ▼
┌─────────────────────────────────────────────────────────────────┐
│ routerd (1 binary, multi-OS) │
│ │
│ ConfigWatcher ──notify only──▶ Bus │
│ ConfigLoader ◀──explicit trigger───── routerctl apply │
│ │
│ ┌──────────────────────────────────────────────────────────┐ │
│ │ Bus (in-process channel + SQLite events 持久层) │ │
│ │ topics: routerd.<area>.<subject>.<verb> │ │
│ │ cursor: events.id (autoincrement) │ │
│ │ fanout: subscribe pattern match → controller channel │ │
│ └─────┬─────────────────────────────────────────────────────┘ │
│ │ │
│ ▼ 控制器（in-process reactor 群） │
│ PrefixDelegationCtrl / LANAddressCtrl / RAAnnouncerCtrl │
│ DNSAnswerCtrl / DNSResolverCtrl / FirewallCtrl / RouteCtrl │
│ EgressRouteCtrl / ServiceLifecycleCtrl / ConfigLoaderCtrl │
│ EventRuleEngine / DerivedEventEngine │
│ │ │
│ ▼ SQLite state DB (objects/events/artifacts/generations) │
└─────────┬─────────────────────────────────────────────────────────┘
│ Unix socket HTTP+JSON fsnotify (lease/snapshot)
▼ ▲
┌─────────────────────────────────────────────────────────────────┐
│ Layer 1 source 守护进程（各自为一个 process） │
│ routerd-dhcpv6-client / routerd-dhcpv4-client │
│ routerd-pppoe-client / routerd-dns-resolver │
│ routerd-healthcheck@<resource> / routerd-firewall-logger │
└─────────────────────────────────────────────────────────────────┘
4. 资源模型
routerd 的配置以资源集合来描述。概念上类似 Kubernetes，但 apiVersion 的层次与控制器结构更为简洁。
- apiVersion: net.routerd.net/v1alpha1
kind: DSLiteTunnel
metadata:
name: ds-lite-primary
spec:
aftrFQDN: gw.transix.jp
4.1 主要 apiVersion
| apiVersion | 职责 |
|---|---|
net.routerd.net/v1alpha1 | 网络功能（Interface、IPv4Static、DSLite、PPPoE、EgressRoute、HealthCheck 等） |
dns.routerd.net/v1alpha1 | DNS（DNSZone、DNSResolver、DHCPv4Reservation 等） |
firewall.routerd.net/v1alpha1 | 防火墙（FirewallZone、FirewallPolicy、FirewallRule、NAT44Rule 等） |
system.routerd.net/v1alpha1 | OS 启动配置意图与覆盖（Package、SysctlProfile、WebConsole 等）。主机运行时产物由资源自动推导。 |
control.routerd.net/v1alpha1 | 控制器链与 routerctl 的控制 API |
完整清单请参阅 API 参考文档。
4.2 资源间的引用
当某资源需要引用另一资源的 status 时，请使用类型化的 *From 字段，而非直接写入字面值。
- apiVersion: net.routerd.net/v1alpha1
kind: WebConsole
spec:
listenAddressFrom:
resource: Interface/mgmt
field: ipv4Addresses
port: 8080
常见的引用格式包括：addressFrom、ipv4From、ipv6From、prefixFrom、rdnssFrom、gatewayFrom 等。
依赖关系（dependsOn）也以相同机制声明。
5. Event bus 与控制器链
routerd 通过 in-process event bus 与多个控制器的组合，将系统收敛至声明的期望状态。
5.1 Event bus
- 以 in-process channel 加上 SQLite 事件日志实现持久化
- topics 采
routerd.<area>.<subject>.<verb>格式（例如：routerd.dhcpv6.bind.changed） - 订阅者以 pattern match 接收事件
- 所有事件均以
events.id作为 cursor，重启后仍可重新评估
5.2 控制器链
所有控制器共用 framework.FuncController 模式。
Subscriptions：关注的 topicBootstrap：启动时执行一次的初始化PeriodicFunc：定期的幂等再评估ReconcileFunc：收到事件时的状态收敛
eventedStore 包装确保状态保存时必然发出 routerd.resource.status.changed。
下游控制器因此能连锁地再评估，完成跨资源的依赖解析。
5.3 守护进程契约
长时间运行的 OS 进程（DHCPv6 客户端、DNS 解析器、健康检查等）以守护进程形式运行，而非控制器。
守护进程通过 Unix domain socket 上的 JSON 与控制器链通信，并将自身状态持久化至 lease.json 等文件。
详情请参阅 reconcile loop 的行为。
6. 配置文件运维
routerd 的配置文件（默认为 /usr/local/etc/routerd/router.yaml）以下列流程应用。
编辑 → routerctl validate → routerctl apply（或自动重新加载）
│
└─ 控制器链更新状态 DB
→ 守护进程重启 / reload
→ OS 状态（nftables / netlink / systemd）反映
强烈建议将配置文件纳入 git 管理。
对生产主机的变更请一律通过 routerd 以声明方式进行，勿直接在主机上执行 nft add rule、ip route add、sysctl -w 等临时命令。
临时变更会在下次 reconcile 时被还原，或更糟地在 routerd 状态 DB 与 OS 实际状态之间造成偏移（drift）。
发现偏移时，正确做法是在配置文件中表达后再 apply。 如此才能保持配置文件 ↔ 状态 DB ↔ OS 实际状态三者始终一致。
7. 可观测性与调试
routerd 提供以下方式观测运转状态。
routerctl status：所有资源的 phase 一览routerctl describe <kind>/<name>：单一资源的 spec、status 及近期事件routerctl events --topic <pattern> --resource <kind>/<name>：tail bus eventrouterctl plan --diff：apply 前的差异预览- Web 管理界面（默认为
http://<mgmt-ip>:8080/）：在浏览器中查看 summary、events、connections、clients、firewall、config journalctl -u routerd.service -f | grep "routerd event"：以 systemd journal 追踪 bus event
日志依用途分为四个 SQLite 文件持久保存：events.db（控制器生成）、dns-queries.db（DNS 解析器生成）、traffic-flows.db（conntrack/pf 生成）、firewall-logs.db（NFLOG/pflog 生成）。
详情请参阅日志存储。
