WAN 侧服务

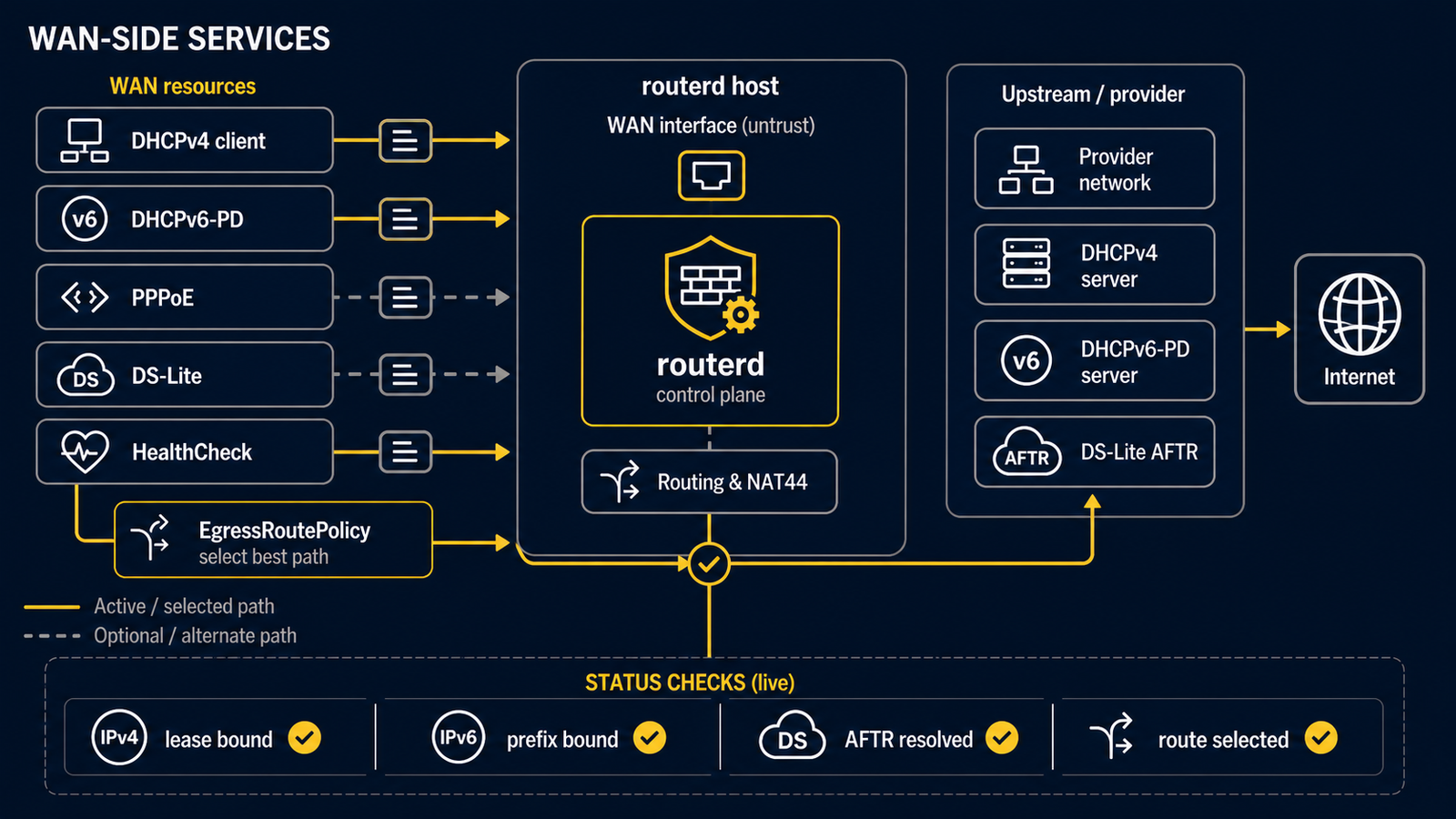

处理 DHCPv4、DHCPv6-PD、PPPoE、DS-Lite、health check、egress selection、NAT44 与 downstream status input 的 WAN-side routerd services

本页介绍处理路由器 WAN 侧的 routerd 资源。 WAN 侧资源负责建立上游链路、从 ISP 获取 IP 地址与前缀、终结隧道，以及向控制器链提供多条上游路由等功能。

LAN 侧（路由器向内侧提供的服务）请参阅 LAN 侧服务。

一览​

功能资源负责守护进程
物理 / 虚拟接口Interface、IPv4StaticAddress（kernel）
通过 DHCP 从 ISP 获取 IPv4DHCPv4Clientrouterd-dhcpv4-client
从 ISP 获取 IPv6 前缀DHCPv6PrefixDelegation、IPv6DelegatedAddressrouterd-dhcpv6-client
其他 DHCPv6 选项（DNS、AFTR 等）DHCPv6Informationrouterd-dhcpv6-client
上游时间服务器NTPClientsystemd-timesyncd 或 ntpd
PPPoE 会话PPPoESessionrouterd-pppoe-client
IPv6 上的 IPv4（DS-Lite）DSLiteTunnel（kernel ip6tnl）
WAN 路由选择EgressRoutePolicy、HealthCheckrouterd-healthcheck@<name>
IPv4 NAT（masquerade）NAT44Rule（nftables）
静态 IPv4 路由IPv4Route（kernel）

请根据 ISP 的提供形态，选择所需资源的组合。

模式 A：原生双栈（IPv4 + IPv6）​

ISP 在同一 WAN 接口上同时发送 IPv4（DHCPv4）与 IPv6 前缀（DHCPv6-PD）的配置。

- apiVersion: net.routerd.net/v1alpha1
  kind: Interface
  metadata: {name: wan}
  spec:
    ifname: ens18
    role: untrust

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv4Client
  metadata: {name: wan-v4}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: IPv6DelegatedAddress
  metadata: {name: lan-base}
  spec:
    pdRef: wan-pd
    interface: lan
    suffix: ::1/64

- apiVersion: net.routerd.net/v1alpha1
  kind: NAT44Rule
  metadata: {name: lan-to-wan}
  spec:
    type: masquerade
    egressInterface: wan
    sourceRanges:
      - 192.0.2.0/24

DHCPv4Client 启动 routerd-dhcpv4-client，并将租约内容写入 lease.json。地址本身由 kernel 持有，routerd 向下游资源发出事件。

DHCPv6PrefixDelegation 使用 routerd-dhcpv6-client 获取 IA_PD。IPv6DelegatedAddress 从获取的前缀中切出分配给 LAN 侧的 /64（或其他长度）。

上游 NTP / SNTP​

NTPClient 可从 DHCPv4 option 42 或 DHCPv6 option 31 中提取时间服务器。 若上游不发送时间服务器，则将指定的公共 NTP 服务器配置至 OS 的 NTP 客户端。 Linux 使用 systemd-timesyncd，FreeBSD 使用 ntpd。

- apiVersion: system.routerd.net/v1alpha1
  kind: NTPClient
  metadata: {name: system-time}
  spec:
    provider: systemd-timesyncd
    managed: true
    source: auto
    serverFrom:
      - resource: DHCPv4Client/wan-v4
        field: ntpServers
      - resource: DHCPv6Information/wan-info
        field: sntpServers
    fallbackServers:
      - ntp.jst.mfeed.ad.jp
      - ntp.nict.jp

若要将路由器本身作为 LAN 客户端的时间参考来源，请并用 LAN 侧的 ntpServerFrom 与 sntpServerFrom。

模式 B：PPPoE（IPv4）+ DHCPv6-PD（IPv6）​

旧式 xDSL 系配置，IPv4 通过 PPPoE 获取，IPv6 通过相同物理链路的原生 DHCPv6-PD 获取。

- apiVersion: net.routerd.net/v1alpha1
  kind: PPPoESession
  metadata: {name: wan-pppoe}
  spec:
    interface: wan
    user: "[email protected]"
    passwordFromSecret: pppoe-password
    mtu: 1454
    mru: 1454

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

PPPoESession 启动 routerd-pppoe-client，在 Linux 上封装 pppd/rp-pppoe，在 FreeBSD 上封装 ppp(8)。PPPoE 会话的接口（通常为 ppp0）可作为路由或 NAT44Rule 的参照对象。

模式 C：DS-Lite（在仅 IPv6 的接入网络上隧道 IPv4）​

ISP 不提供原生 IPv4，仅提供 IPv6 的配置。IPv4 通过连往 AFTR（Address Family Transition Router）的 DS-Lite 隧道实现。

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6Information
  metadata: {name: wan-info}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DSLiteTunnel
  metadata: {name: ds-lite-primary}
  spec:
    sourceInterface: wan
    aftrFQDN: gw.transix.jp
    aftrFQDNResolverFromResource:
      resource: DHCPv6Information/wan-info
      field: dnsServers
    mtu: 1454

DSLiteTunnel 在解析到 AFTR 地址后，以 kernel 的 ip6tnl 设备建立。 AFTR 记录通常只能通过接入网络内的 DNS 解析，因此请使用 aftrFQDNResolverFromResource 指定 ISP 的 DNS。

模式 D：多 WAN（主线路 + 备援）​

有多条路由时，请将 EgressRoutePolicy 与 HealthCheck 组合至 WAN 获取资源中使用。详细请参阅多 WAN 切换。

状态确认​

各 WAN 资源的状况可通过 routerctl describe <kind>/<name> 确认。示例：

routerctl describe DHCPv6PrefixDelegation/wan-pd      # phase: Bound, prefix: 2001:db8:1::/56
routerctl describe DSLiteTunnel/ds-lite-primary       # phase: Up, aftr: 2001:db8:cafe::1
routerctl describe EgressRoutePolicy/ipv4-default     # selectedCandidate: ds-lite-primary

亦可从 Web 管理界面的「Overview」「Resources」分页确认相同信息。「Connections」分页显示各 WAN 路由的实际 conntrack/pf 状态。
