WAN 側サービス

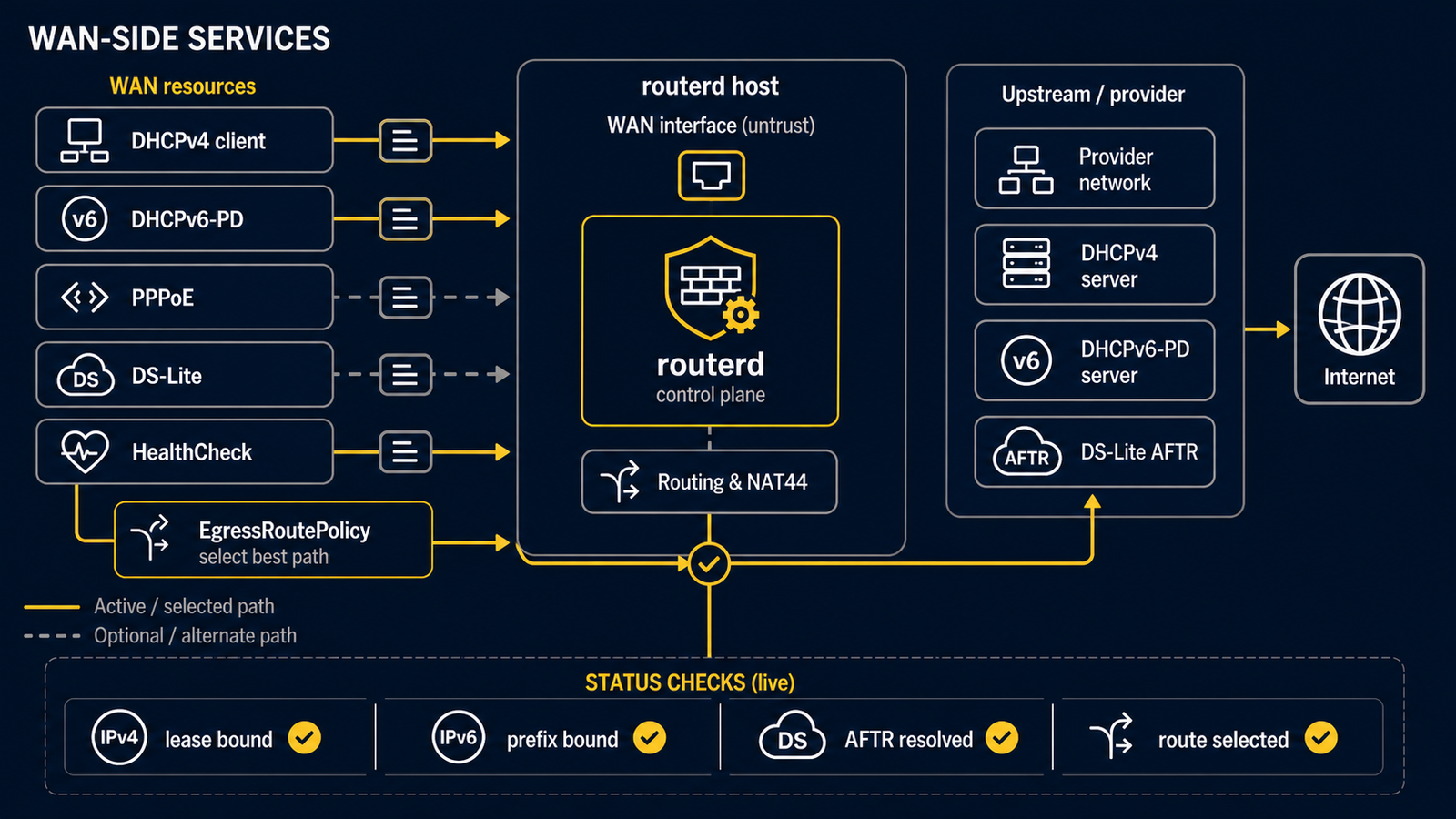

DHCPv4、DHCPv6-PD、PPPoE、DS-Lite、ヘルスチェック、出口経路選択、NAT44、下流ステータス入力を扱う WAN 側 routerd サービス

このページでは、ルーターの WAN 側を扱う routerd リソースを紹介します。 WAN 側のリソースは、上流リンクの確立、ISP からの IP アドレスとプレフィックスの取得、トンネルの終端、複数の上流経路のコントローラーチェーンへの提供を担います。

LAN 側 (ルーターから内側に提供するサービス) は LAN 側サービス を参照してください。

一覧​

役割リソース担当デーモン
物理 / 仮想インターフェースInterface、IPv4StaticAddress(kernel)
ISP から DHCP で IPv4 を取得DHCPv4Clientrouterd-dhcpv4-client
ISP から IPv6 prefix を取得DHCPv6PrefixDelegation、IPv6DelegatedAddressrouterd-dhcpv6-client
その他の DHCPv6 オプション (DNS、AFTR 等)DHCPv6Informationrouterd-dhcpv6-client
上流の時刻サーバーNTPClientsystemd-timesyncd または ntpd
PPPoE セッションPPPoESessionrouterd-pppoe-client
IPv6 上の IPv4 (DS-Lite)DSLiteTunnel(kernel ip6tnl)
WAN 経路選択EgressRoutePolicy、HealthCheckrouterd-healthcheck@<name>
IPv4 NAT (masquerade)NAT44Rule(nftables)
静的 IPv4 経路IPv4Route(kernel)

ISP の提供形態に応じて、必要なリソースの組み合わせを選びます。

パターン A: ネイティブデュアルスタック (IPv4 + IPv6)​

ISP が同一 WAN インターフェースで IPv4（DHCPv4）と IPv6 prefix（DHCPv6-PD）を配布する構成です。

- apiVersion: net.routerd.net/v1alpha1
  kind: Interface
  metadata: {name: wan}
  spec:
    ifname: ens18
    role: untrust

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv4Client
  metadata: {name: wan-v4}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: IPv6DelegatedAddress
  metadata: {name: lan-base}
  spec:
    pdRef: wan-pd
    interface: lan
    suffix: ::1/64

- apiVersion: net.routerd.net/v1alpha1
  kind: NAT44Rule
  metadata: {name: lan-to-wan}
  spec:
    type: masquerade
    egressInterface: wan
    sourceRanges:
      - 192.0.2.0/24

DHCPv4Client は routerd-dhcpv4-client を起動し、リース内容を lease.json に書き込みます。 アドレス自体は kernel が保持し、routerd は下流リソース向けにイベントを発行します。

DHCPv6PrefixDelegation は routerd-dhcpv6-client を使って IA_PD を取得します。 IPv6DelegatedAddress は、取得したプレフィックスから LAN 側に配る /64（またはその他の長さ）を切り出します。

上流 NTP / SNTP​

NTPClient は、DHCPv4 option 42 または DHCPv6 option 31 から時刻サーバーを取り出せます。 上流が時刻サーバーを配布しない場合は、指定した公開 NTP サーバーを OS の NTP クライアントに設定します。 Linux では systemd-timesyncd、FreeBSD では ntpd を使います。

- apiVersion: system.routerd.net/v1alpha1
  kind: NTPClient
  metadata: {name: system-time}
  spec:
    provider: systemd-timesyncd
    managed: true
    source: auto
    serverFrom:
      - resource: DHCPv4Client/wan-v4
        field: ntpServers
      - resource: DHCPv6Information/wan-info
        field: sntpServers
    fallbackServers:
      - ntp.jst.mfeed.ad.jp
      - ntp.nict.jp

ルーター自身を LAN クライアントの時刻参照先として配る場合は、LAN 側の ntpServerFrom と sntpServerFrom を併用します。

パターン B: PPPoE (IPv4) + DHCPv6-PD (IPv6)​

旧来の xDSL 系で、IPv4 は PPPoE、IPv6 は同一物理リンクのネイティブ DHCPv6-PD で取得する構成です。

- apiVersion: net.routerd.net/v1alpha1
  kind: PPPoESession
  metadata: {name: wan-pppoe}
  spec:
    interface: wan
    user: "[email protected]"
    passwordFromSecret: pppoe-password
    mtu: 1454
    mru: 1454

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

PPPoESession は routerd-pppoe-client を起動し、Linux では pppd/rp-pppoe、FreeBSD では ppp(8) をラップします。 PPPoE セッションのインターフェース（通常 ppp0）は、経路や NAT44Rule の対象として参照できます。

パターン C: DS-Lite (IPv6 のみのアクセス網で IPv4 をトンネルする)​

ISP がネイティブで IPv4 を渡さず、IPv6 のみを提供する構成です。 IPv4 は AFTR（Address Family Transition Router）への DS-Lite トンネルで実現します。

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6PrefixDelegation
  metadata: {name: wan-pd}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv6Information
  metadata: {name: wan-info}
  spec:
    interface: wan

- apiVersion: net.routerd.net/v1alpha1
  kind: DSLiteTunnel
  metadata: {name: ds-lite-primary}
  spec:
    sourceInterface: wan
    aftrFQDN: gw.transix.jp
    aftrFQDNResolverFromResource:
      resource: DHCPv6Information/wan-info
      field: dnsServers
    mtu: 1454

DSLiteTunnel は、AFTR アドレスを解決できた時点で kernel の ip6tnl デバイスとして作成されます。 AFTR レコードはアクセス網内の DNS でしか解けないことが多いため、aftrFQDNResolverFromResource で ISP の DNS を使うようにしてください。

パターン D: マルチ WAN (主回線 + バックアップ)​

複数の経路がある場合は、WAN 取得リソースに EgressRoutePolicy と HealthCheck を組み合わせます。 詳細は マルチ WAN 切替 を参照してください。

状態確認​

各 WAN リソースの状況は routerctl describe <kind>/<name> で確認できます。例:

routerctl describe DHCPv6PrefixDelegation/wan-pd      # phase: Bound, prefix: 2001:db8:1::/56
routerctl describe DSLiteTunnel/ds-lite-primary       # phase: Up, aftr: 2001:db8:cafe::1
routerctl describe EgressRoutePolicy/ipv4-default     # selectedCandidate: ds-lite-primary

Web 管理画面の「概要」タブと「リソース」タブからも同じ情報を確認できます。 「コネクション」タブでは、WAN 経路ごとの conntrack/pf state を表示します。
