状態を持つファイアウォール

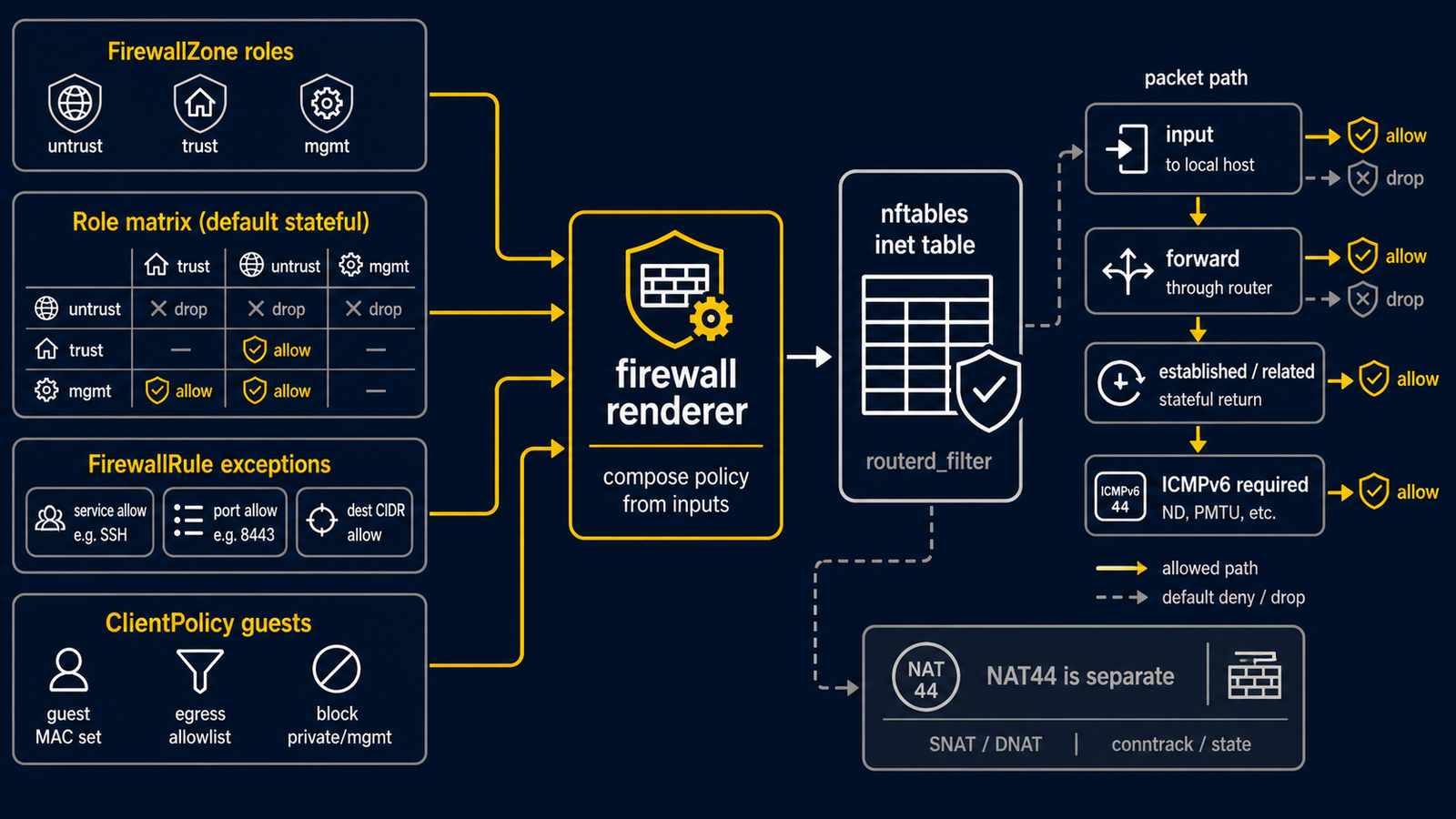

routerd は nftables の inet routerd_filter テーブルを管理します。
ファイアウォールは 4 種類のリソースで表します。
FirewallZoneは、インターフェースをゾーンに割り当てます。FirewallPolicyは、拒否ログなどの全体設定を表します。FirewallRuleは、役割の組み合わせでは表せない例外を表します。ClientPolicyは、MAC アドレスで LAN クライアントを分類します。
役割は untrust、trust、mgmt の 3 種類です。wan、lan、
management などはゾーン名であり、役割とは分けて考えます。
既定の動作は次の表で決まります。
| 送信元 | self | mgmt | trust | untrust |
|---|---|---|---|---|
mgmt | 許可 | 許可 | 許可 | 許可 |
trust | 許可 | 拒否 | 許可 | 許可 |
untrust | 拒否 | 拒否 | 拒否 | 拒否 |
生成するルールは、確立済みの通信、関連する通信、loopback、必要な ICMPv6
を常に許可します。DHCPv6 PD、DS-Lite、dnsmasq の DHCP、routerd-dns-resolver
などに必要な穴も、routerd が内部で生成します。
NAT44 は別の ip routerd_nat テーブルを使います。
ルール式
FirewallRule は、CIDR による送信元 / 宛先の照合、再利用できる IPAddressSet
への宛先参照、TCP/UDP の sourcePorts / destinationPorts、ICMP / ICMPv6
の type 名、nftables の rateLimit、送信元ごとの connLimit を扱えます。
rateLimit と connLimit は閾値を超えた通信に一致するため、スキャンや
ブルートフォースを緩和する drop / reject ルールと組み合わせるのが基本です。
ゲスト端末の隔離
ClientPolicy は、同じ LAN セグメント上の端末を MAC アドレスで分類するゲストモードです。
信頼済みの端末とゲスト端末が同じ DHCP サーバーからアドレスを受け取る構成で使います。
ゲスト端末はルーターの最小限のサービスだけを使い、プライベートネットワークへは到達させません。
方針は 2 種類です。
| mode | 動作 |
|---|---|
include | 一覧に書いた MAC アドレスだけを guest として扱います。残りは trusted です。 |
exclude | 一覧に書いた MAC アドレスだけを trusted として扱います。対象インターフェース上の残りは guest です。 |
ClientPolicy.spec.macs は、よく使う場合の短縮形です。interfaces を省略すると、trust の FirewallZone に属する全インターフェースが対象になります。spec.isolation では、internet、LAN、management、local discovery の allow / deny を読みやすく表現できます。
ゲスト端末は、既定で DNS、DHCP、NTP を使えます。
転送先が 10.0.0.0/8、172.16.0.0/12、192.168.0.0/16、fc00::/7 の通信は拒否します。
グローバルインターネット向けの通信は、通常のゾーンマトリクスと経路方針に従います。
ClientPolicy は、Linux nftables の Ethernet 送信元アドレス set で実装しています。
FreeBSD pf は routed filter path で同じ MAC 照合モデルを持たないため、routerd はこのリソースを明示的に未対応として扱います。
ログ
FirewallPolicy.spec.logDeny が true で、FirewallEventLog リソースが有効な場合、
生成した nftables ルールは、拒否したパケットを設定済みの NFLOG group へ送ります。
Linux では、routerd-firewall-logger が nfnetlink から直接その group を読み取り、
firewall-logs.db に保存します。別のパケット取得プロセスは起動しません。
NFLOG の prefix、インターフェース、パケットファミリー、プロトコル、
アドレス、ポートをそのまま保存できます。
Web 管理画面のファイアウォールタブと routerctl firewall-logs は、このデータベースを読みます。
FirewallEventLog.spec.enabled が true のとき、routerd は routerd-firewall-logger のサービス成果物を導出し、設定済みのデータベースパスと NFLOG グループを渡します。
accept した通信フローを DPI の観測に使う場合は、FirewallEventLog.spec.log.copyRange
で、NFLOG が各パケットからコピーするペイロード量に上限を設定できます。
1536 や 2048 バイト程度にしておくと、TLS/HTTP/DNS の分類に必要な先頭部分は見えつつ、
パケット全体をユーザー空間へコピーし続けることを避けられます。
