最初のルーター

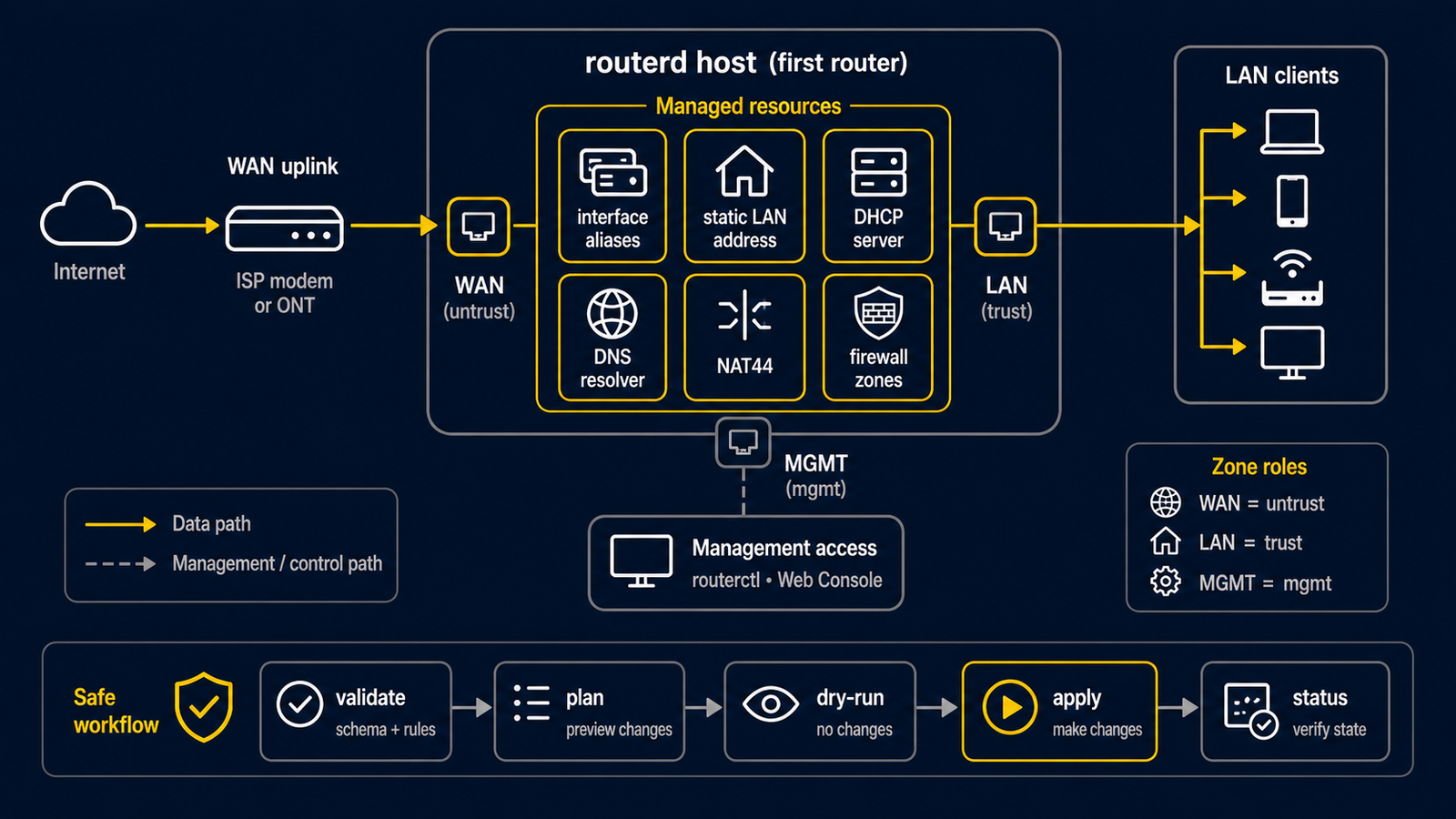

このチュートリアルでは、最小の役立つルーター YAML を組み立てます。WAN を 1 本 (IPv4 を DHCP で取得)、LAN を 1 本 (静的 IPv4 アドレス) です。これでホストは 上流に話しかけられて、LAN の決まったアドレスでアクセスできるようになります。 LAN 側サービス (DHCP / DNS / RA) とファイアウォールは続きのチュートリアルで足します。

このページは インストール を済ませ、/usr/local/sbin/ に routerd バイナリがある前提です。

1. インターフェースを確認する​

ホストの物理構成から始めます。

ip link

小さなルーター VM では次のようになります。

  • WAN: ens18
  • LAN: ens19

このようなカーネル名を使うのは、Interface リソースの spec.ifname のところだけです。 それ以外では、リソースの metadata.name (wan、lan など) で参照します。 これにより、NIC を差し替えても他のリソースを書き換えずに済みます。

2. インターフェースを宣言する​

apiVersion: routerd.net/v1alpha1
kind: Router
metadata:
  name: first-router
spec:
  resources:
    - apiVersion: net.routerd.net/v1alpha1
      kind: Interface
      metadata:
        name: wan
      spec:
        ifname: ens18
        adminUp: true
        managed: true

    - apiVersion: net.routerd.net/v1alpha1
      kind: Interface
      metadata:
        name: lan
      spec:
        ifname: ens19
        adminUp: true
        managed: true

Interface を 2 つ。managed: true で routerd がインターフェース設定の所有権を 持ちます。adminUp: true で routerd がリンクを上げます。

3. WAN に IPv4 アドレスをもらう​

IPv4DHCPAddress を追加します。

    - apiVersion: net.routerd.net/v1alpha1
      kind: IPv4DHCPAddress
      metadata:
        name: wan-dhcp4
      spec:
        interface: wan
        client: dhclient
        required: true

spec.interface: wan が Interface リソースを名前で参照しています。 required: true でリースが取れていないときに routerd が警告を出します。

4. LAN に静的 IPv4 アドレスを設定する​

IPv4StaticAddress を追加します。

    - apiVersion: net.routerd.net/v1alpha1
      kind: IPv4StaticAddress
      metadata:
        name: lan-ipv4
      spec:
        interface: lan
        address: 192.168.10.1/24
        exclusive: true

exclusive: true で、このインターフェース上の routerd が知らないアドレスを 取り外します。他のツールが追加で割り当てる前提なら外してください。

5. 検証とドライラン​

ファイルを保存して validate します。

routerd validate --config /usr/local/etc/routerd/router.yaml

通ったら計画を見ます。

sudo routerd apply \
  --config /usr/local/etc/routerd/router.yaml \
  --once --dry-run

Interface 2 件を管理し、DHCP リースを 1 件取得し、静的アドレスを 1 件入れる、 という計画になっているはずです。NAT もファイアウォールもまだ無いのは意図的です。

6. apply​

sudo routerd apply \
  --config /usr/local/etc/routerd/router.yaml \
  --once

確認:

routerctl get
routerctl describe interface/wan
ip addr show ens18
ip addr show ens19

ens18 に DHCP で割り当てられたアドレス、ens19 に 192.168.10.1/24 が見えるはずです。

まだやっていないこと​

ホストは上流と通信でき、LAN から 192.168.10.1 で到達できるようになりましたが、 LAN クライアント向けのルーターとしてはまだ機能していません。次のものがありません。

  • LAN 側 DHCP サーバー
  • LAN の DNS サービス
  • LAN クライアントが WAN に出る IPv4 NAT
  • ファイアウォールルール

それぞれ別リソースです。続く 2 つのチュートリアルで段階的に足します。
