Web 管理画面

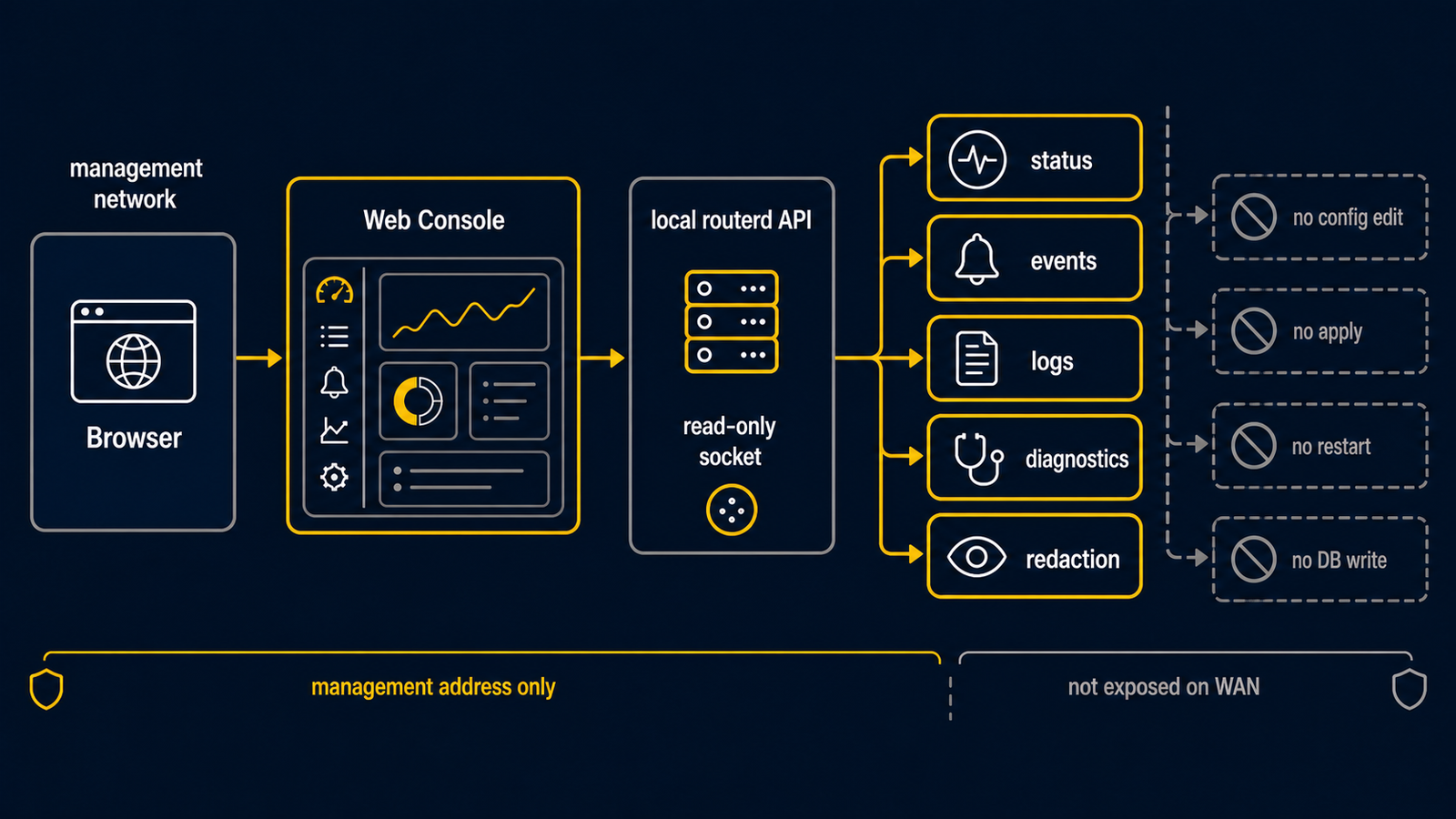

Web Console が routerd local API の status、event、log、diagnostic を読み取る read-only browser path

WebConsole は、routerd の状態を読むための HTTP 画面です。 管理ネットワークでのローカル運用を想定しています。 設定の変更、サービスの再起動、リソースの適用、状態データベースの編集は行いません。

設定の変更は、YAML ファイルと routerctl コマンドに限定します。 ブラウザーは観測専用です。

apiVersion: system.routerd.net/v1alpha1
kind: WebConsole
metadata:
  name: mgmt
spec:
  enabled: true
  listenAddressFrom:
    resource: Interface/mgmt
    field: ipv4Addresses
  port: 8080
  title: edge-router

待ち受けは、管理アドレスに限定してください。 untrust の WAN インターフェースでは公開しないでください。 管理アドレスを OS や IPAM から受け取る場合は、listenAddressFrom を使います。 routerd は、起動時にリソースの状態から値を解決します。 固定の予備アドレスが必要な場合は、listenAddress も併用できます。

読み取る情報​

Web 管理画面は次の情報を読み取ります。

  • routerd デーモン状態
  • SQLite 状態データベース内のリソース状態
  • SQLite イベントテーブル内のバスイベント
  • conntrack または pf の state から得たコネクションの観測値
  • dns-queries.db の DNS クエリー履歴
  • traffic-flows.db の通信フロー履歴
  • firewall-logs.db のファイアウォール拒否履歴
  • 現在の dnsmasq の DHCP リースファイル。端末名、MAC アドレス、ローカルな ベンダー候補を表示します。
  • 現在の YAML 設定。読み取り専用で表示し、secret フィールドは redact されています。

現在の画面​

現在の Fluent UI 版 Web アプリケーションでは、次を表示します。

  • PD、DS-Lite、DNS、NAT、経路、ヘルスチェック、VPN、パッケージ、sysctl、 systemd ユニット、ログリソースの状態概要
  • フェーズや観測値が変わったリソースの強調表示
  • 選択したイベントの詳細ペイン。大きな属性でイベント表を崩しません。
  • DHCP リースイベントの詳細。MAC アドレス、IP アドレス、ホスト名、リソース名を表示します。
  • アドレスファミリーとプロトコルで分けたコネクション画面。 絞り込み、並べ替え、ページネーション、行数選択ができます。
  • 分離したログデータベースに基づく、DNS クエリー、通信フロー、ファイアウォールログの画面
  • /bgp、/vrrp、/ingress の BGP、VRRP、IngressService 専用の運用ページ。 これらは Server-Sent Events でリソース表を更新し、ブラウザー内に 5/15/60 分の軽量な SVG トレンドを保持し、関連リソースだけのイベントログを表示します。
  • ファイアウォール行では、ファイアウォールログ、DNS 応答、DHCP リース、 MAC ベンダー候補、現在の conntrack の復路タプルをまとめて表示します。 これにより、拒否されたパケットが不要な外部通信なのか、既存の NAT 変換に近い別経路の応答なのかを判断しやすくします。
  • 構造化した折りたたみツリーと Raw YAML 表示を持つ、読み取り専用の Config 画面

コネクション行は、基本的に往路を表示します。 conntrack は同じ通信を往復の両方向で報告しますが、復路を主要行として重ねて表示することはしません。

API 境界​

Web 管理画面 API は読み取り専用です。 JSON エンドポイントは /api/v1 配下にあり、SSE ストリームは短い /api/events/stream という別名でも利用できます。

パス内容
/api/v1/summary状態、リソースフェーズ、直近イベント、コネクションの概要
/api/v1/resources状態データベース内のリソース状態
/api/v1/events?limit=200&resourceKind=&resourceName=&q=任意の絞り込み条件付きの直近バスイベント
/api/v1/events/stream または /api/events/streamrouterd.* バスイベントの Server-Sent Events ストリーム
/api/v1/connectionsconntrack または pf の state から得たコネクションの観測値
/api/v1/dns-queries?since=1h&client=&qname=&limit=100DNS クエリーログの行
/api/v1/traffic-flows?since=1h&client=&peer=&limit=100DNS 由来のホスト名を含む通信フローログの行
/api/v1/firewall-logs?since=24h&action=drop&src=&limit=100ファイアウォールログの行
/api/v1/bgp、/api/v1/vrrp、/api/v1/ingressKubernetes edge の経路 / VIP リソース向けの運用状態
/api/v1/config現在の YAML 設定（redact 済み）
/api/v1/generations?limit=100完了した適用世代と、YAML スナップショットの有無
/api/v1/generations/<id>/config1 つの適用世代に保存された YAML（redact 済み）
/api/v1/generations/<from>/diff/<to>2 つの YAML 世代の差分（unified diff、redact 済み）

シークレットの redaction​

config を返すエンドポイント — /api/v1/config、 /api/v1/generations/<id>/config、 /api/v1/generations/<from>/diff/<to> — は、シリアライズ前に secrets を redact します。WireGuard privateKey / preSharedKey、Tailscale authKey、BGP/PPPoE/IPsec password、WebConsole initialPassword、 および bearer / token / API key 系のフィールドは、マーカー値 （***REDACTED***）に置き換えられます。キーは残るため UI の構造は壊れません。

読み取り専用の Web Console から生の secrets が見える経路はありません。 特権ローカル経路（routerd の control socket、routerctl describe）は意図的に 変更しておらず、必要なら生の intent を表示します。これらの経路はローカル socket の権限と routerd グループメンバーシップで守ってください。
