基本の NAT とファイアウォールポリシー

routerd は、Linux ルーター上で IPv4 NAPT (NAT44) とステートフルファイアウォールを適用します。 このチュートリアルでは、初期構成のホストに両方を入れる最小手順を示します。

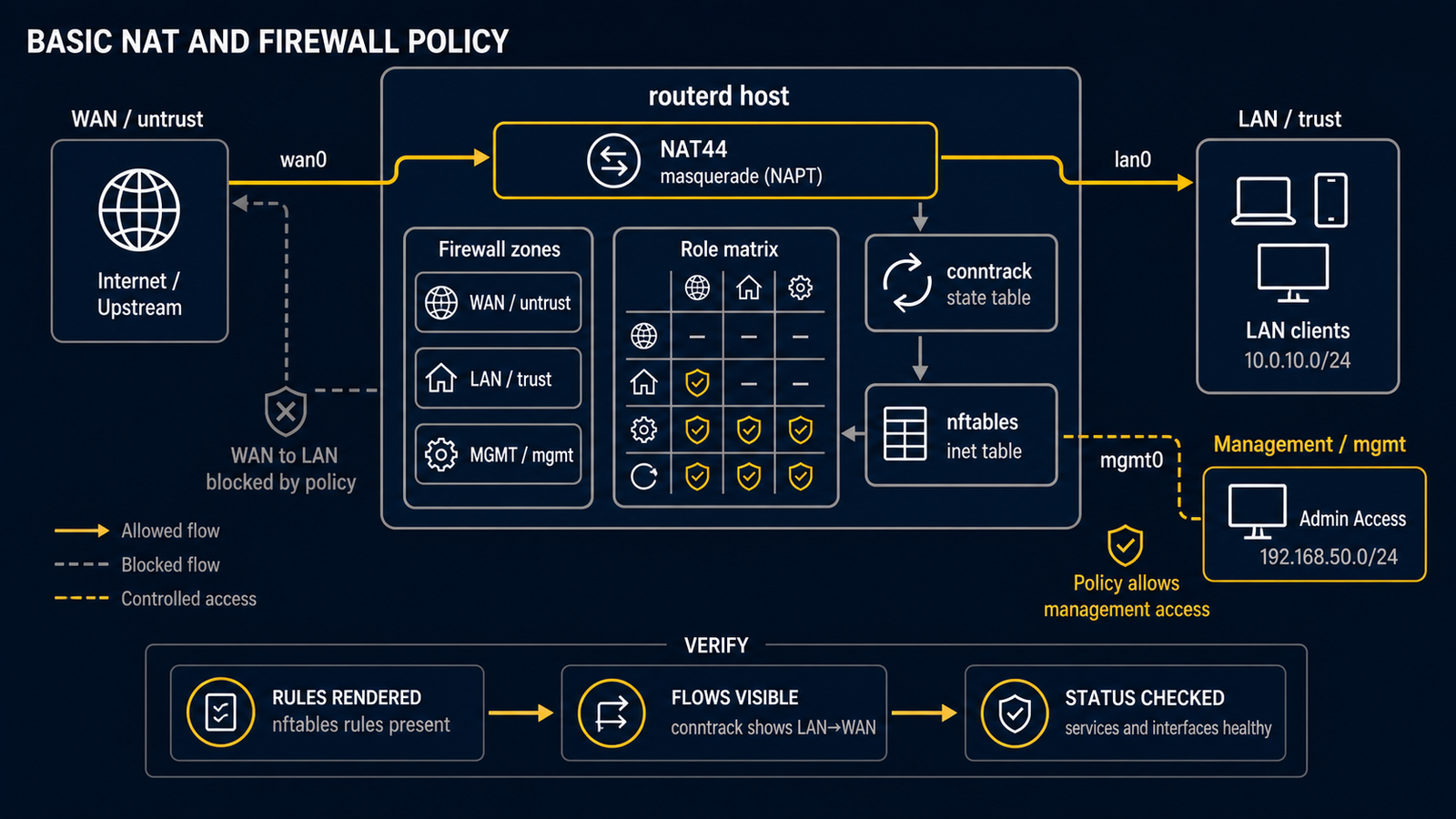

想定する構成

ルーターは次の構成になっているものとします。

• IPv4 が乗っている上流インターフェース (wan)。ネイティブデュアルスタック / PPPoE / DS-Lite のいずれでもかまいません。
• LAN 内クライアントにプライベートアドレスを配る LAN インターフェース (lan)。
• 任意で、管理インターフェース (mgmt)。

ここでの目的は次の 2 つです。

• LAN からの外向き IPv4 を masquerade する。
• 健全なファイアウォールの既定状態を適用する (WAN は LAN に届かない、LAN は WAN に届く、管理側はルーター自身に届く)。

NAT44

- apiVersion: net.routerd.net/v1alpha1
  kind: NAT44Rule
  metadata:
    name: lan-to-wan
  spec:
    outboundInterface: wan
    sourceCIDRs:
      - 192.0.2.0/24
    masquerade: true

routerd は、routerd_nat nftables テーブルにルールを生成します。 DHCP 取得回線、PPPoE 仮想インターフェース、DS-Lite トンネルのいずれでも書き方は同じで、outboundInterface だけを変えます。

conntrack 観測

routerd は conntrack を読み、Web 管理画面と routerctl connections でライブフローを表示します。 /proc/net/nf_conntrack がない環境では、sysctl 由来のサマリに縮退します。失敗にはせず、観測できる範囲だけを表示します。

ファイアウォール Kind

FirewallZone、FirewallPolicy、FirewallRule がステートフルフィルターを表現します。 routerd は、これらを inet routerd_filter nftables テーブルに生成します。

役割 (untrust、trust、mgmt) が、暗黙の accept / drop マトリクスを提供します。 DHCP / DNS / DS-Lite 制御のような管理対象サービスに必要な穴は、routerd が自動で開けます。

- apiVersion: firewall.routerd.net/v1alpha1
  kind: FirewallZone
  metadata: {name: wan}
  spec:
    role: untrust
    interfaces:
      - Interface/wan

- apiVersion: firewall.routerd.net/v1alpha1
  kind: FirewallZone
  metadata: {name: lan}
  spec:
    role: trust
    interfaces:
      - Interface/lan

- apiVersion: firewall.routerd.net/v1alpha1
  kind: FirewallPolicy
  metadata: {name: default}
  spec: {}

例外を入れたいときは ファイアウォールルールのガイド を参照してください。

確認

routerctl describe NAT44Rule/lan-to-wan
routerctl firewall test from=wan to=lan proto=tcp dport=22
nft list table inet routerd_filter
nft list table ip routerd_nat
