EgressRoutePolicy

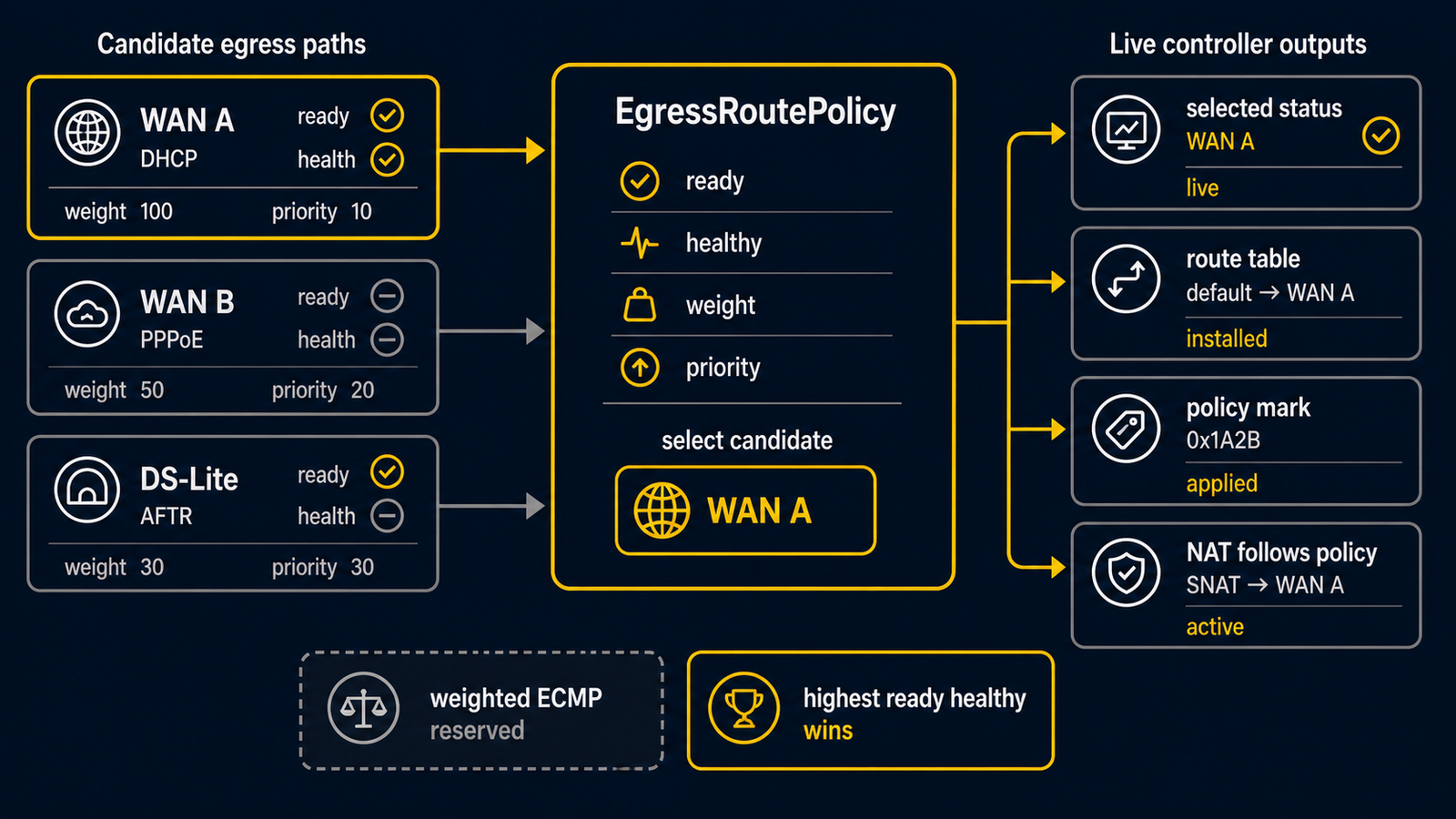

EgressRoutePolicy が health status から outbound candidate を選択し advisory または適用済み routing state を公開する流れ

EgressRoutePolicy は、外向き通信で使う経路を選びます。以前の WAN 経路ポリシーを置き換えます。旧 Kind 名は受け付けません。

このポリシーは候補リソースと HealthCheck を見て、選んだ候補を status に保存します。ほかのリソースは、その status を参照できます。

spec.mode によって、status の所有者が変わります。mode を省略した場合は、 egress-route セレクターが選択のみの status と、role: advisory / advisory: true を付けた routerd.lan.route.changed イベントを発行します。この status は稼働中のコントローラーの出力であり、適用のドライランではありません。 mode: priority、mark、hash の場合は、ポリシー経路コントローラーが、実際に適用したルーティング・NAT mark の状態の所有者になります。依存するコントローラーは、旧来の route-changed イベントではなく routerd.resource.status.changed を見て追従します。

mode: priority でも selection: highest-weight-ready を使います。準備完了した候補のうち weight が最も高いものを選び、priority は同点時の決着と、ポリシー経路ルールの優先度として扱います。priority は選択ポリシーの代替ではありません。weighted-ecmp は実装されるまでの予約値であり、黙って無視せず UnsupportedSelection として報告します。enabled: false の候補は選択対象から外れ、生成されるポリシー経路ルール・経路表の所有からも外れます。

apiVersion: net.routerd.net/v1alpha1
kind: EgressRoutePolicy
metadata:
  name: ipv4-default
spec:
  family: ipv4
  destinationCIDRs:
    - 0.0.0.0/0
  selection: highest-weight-ready
  candidates:
    - name: ds-lite
      source: DSLiteTunnel/ds-lite
      deviceFrom:
        resource: DSLiteTunnel/ds-lite
        field: interface
      gatewaySource: none
      weight: 80
      healthCheck: internet-tcp443
    - name: ix2215
      source: Interface/ix2215
      deviceFrom:
        resource: Interface/ix2215
        field: ifname
      gatewaySource: static
      gateway: 172.17.0.1
      weight: 50

destinationCIDRs は、ポリシーの対象宛先です。省略時は IPv4 で 0.0.0.0/0 を使います。 IPv6 では ::/0 を使います。

gatewaySource はゲートウェイの決め方です。

none: DS-Lite などのポイントツーポイントデバイスで使います。
static: gateway にネクストホップアドレスを書きます。
dhcpv4 と dhcpv6: DHCP クライアント由来のゲートウェイ用です。

選択結果は次の status に入ります。

status.selectedCandidate
status.selectedDevice
status.selectedGateway
status.selectedWeight
status.selectedTargets
status.destinationCIDRs

起動直後は、まず準備完了の候補を選びます。重みが最も高い経路を無期限には待ちません。あとから重みの高い候補が準備完了になると、 routerd は routerd.lan.route.changed を発行します。それを受けて IPv4Route と NAT44Rule を更新します。このとき conntrack は消しません。既存の通信はカーネルが持つ状態に従い、新しい通信は、新しい経路と NAT の向きを使います。

IPv4Route は、これらの status を参照できます。

apiVersion: net.routerd.net/v1alpha1
kind: IPv4Route
metadata:
  name: default-route
spec:
  destination: 0.0.0.0/0
  deviceFrom:
    resource: EgressRoutePolicy/ipv4-default
    field: selectedDevice
  gatewayFrom:
    resource: EgressRoutePolicy/ipv4-default
    field: selectedGateway

DS-Lite（あるいはどのトンネル）へ出してはいけない内部向けの宛先は、通常の経路として表現します。上流ゲートウェイ側のプライベートサブネットは WAN 側へ、内部の 10.0.0.0/8 や 172.16.0.0/12 は専用経路へ、破棄したい範囲は type: blackhole を使います。

apiVersion: net.routerd.net/v1alpha1
kind: IPv4Route
metadata:
  name: private-10-blackhole
spec:
  type: blackhole
  destination: 10.0.0.0/8

HealthCheck

HealthCheck は、プローブの意図を宣言します。

apiVersion: net.routerd.net/v1alpha1
kind: HealthCheck
metadata:
  name: internet-tcp443
spec:
  target: 1.1.1.1
  protocol: tcp
  port: 443

HealthCheck が EgressRoutePolicy の候補やターゲットから参照されている場合、 routerd は health-check デーモン、socket mark、送信元バインドを、その経路ターゲットから自動導出します。設定はプローブの意図だけを持ち、プラットフォームごとのソケットの仕組みはコントローラーとレンダラーの内部に閉じ込めます。
