Tailscale の exit node と subnet router

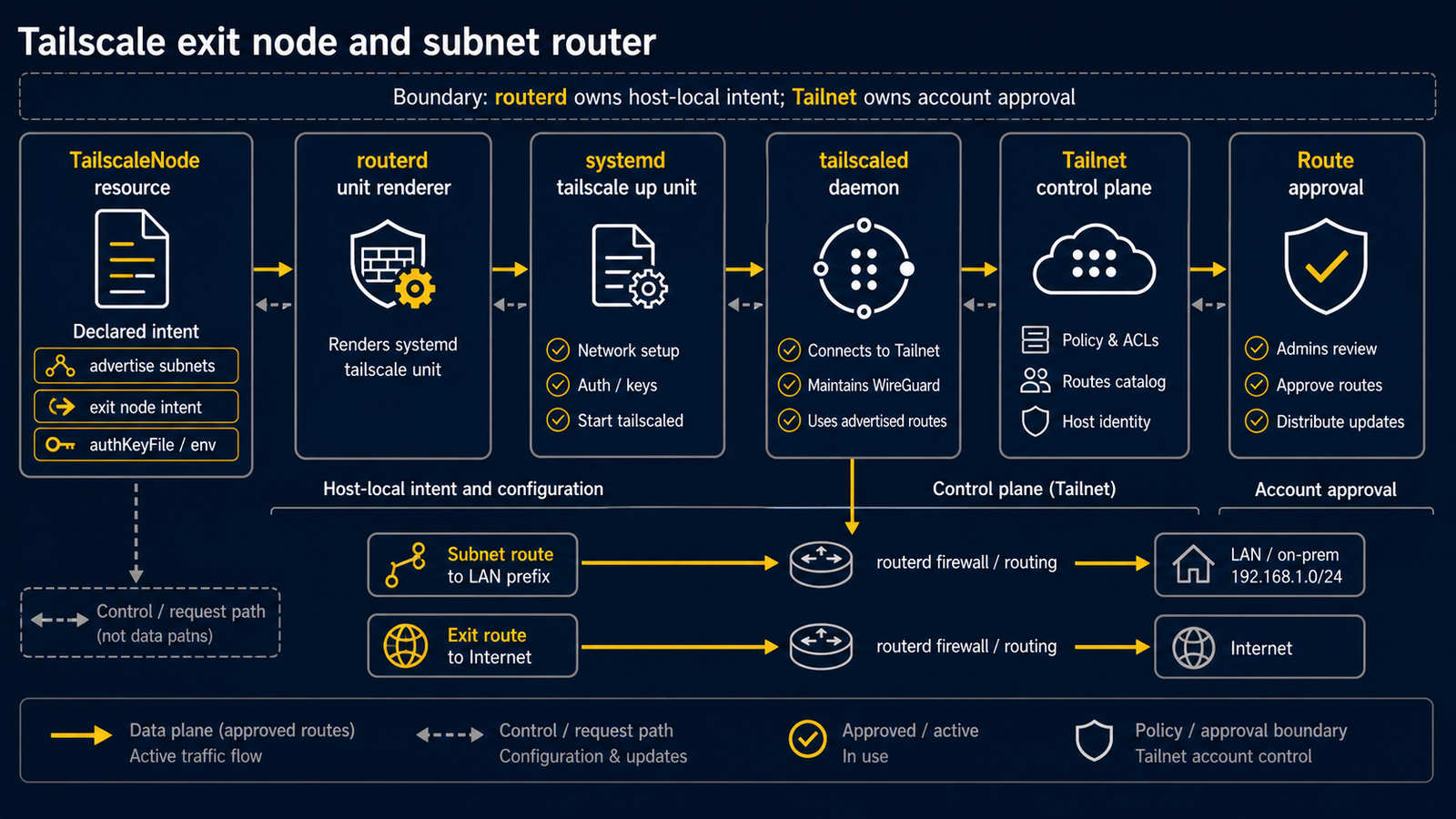

TailscaleNode が tailscaled、auth key file、advertised subnet、exit-node intent、tailnet approval flow を扱う流れ

想定する構成​

TailscaleNode は、routerd ホストを tailnet に参加させ、次の経路を広告したい場合に使います。

  • exit node（0.0.0.0/0 と ::/0）
  • 1 つ以上の subnet route
  • exit node と subnet route の両方

routerd は tailscaled を置き換えません。 tailscale up を実行する systemd ユニットを生成し、ノードの広告設定を管理します。 Tailscale のアカウント、制御プレーン、経路承認は Tailscale 側に残します。

tailscale の導入​

依存パッケージを Package で宣言します。

apiVersion: system.routerd.net/v1alpha1
kind: Package
metadata:
  name: router-service-dependencies
spec:
  packages:
    - os: ubuntu
      manager: apt
      names:
        - tailscale
        - tailscale-archive-keyring
    - os: freebsd
      manager: pkg
      names:
        - tailscale
      optional: true

Ubuntu では、Package が tailscale を導入する前に Tailscale の apt リポジトリが必要です。 リポジトリの追加は、通常の初期構築手順で済ませてください。

秘密値を Git に残さない​

本番設定では authKeyEnv と authKeyFile を推奨します。

apiVersion: net.routerd.net/v1alpha1
kind: TailscaleNode
metadata:
  name: edge
spec:
  hostname: edge
  advertiseExitNode: true
  advertiseRoutes:
    - 10.0.0.0/8
    - 172.16.0.0/12
    - 192.168.0.0/16
  acceptDNS: false
  acceptRoutes: false
  authKeyEnv: TS_AUTHKEY
  authKeyFile: /usr/local/etc/routerd/secrets/tailscale.env

環境ファイルは routerd の YAML の外に置きます。

sudo install -d -m 0700 /usr/local/etc/routerd/secrets
sudo sh -c 'printf "%s\n" "TS_AUTHKEY=REDACTED" > /usr/local/etc/routerd/secrets/tailscale.env'
sudo chmod 0600 /usr/local/etc/routerd/secrets/tailscale.env

既にログイン済みのノードでは、authKey、authKeyEnv、authKeyFile を省略できます。 その場合、routerd は秘密値を systemd ユニットに埋め込まず、広告設定だけを再適用します。

Tailscale は既定で UDP/41641 を使います。 routerd は TailscaleNode がある場合にこのポートを予約済みとして扱います。 WireGuardInterface が同じポートを使う設定は検証で拒否します。

プライベートアドレスをまとめて広告する​

ルーターを自宅や拠点ネットワークへの入口にする場合は、RFC 1918 のプライベートアドレス全体を広告できます。

apiVersion: net.routerd.net/v1alpha1
kind: TailscaleNode
metadata:
  name: edge
spec:
  hostname: edge
  advertiseExitNode: true
  advertiseRoutes:
    - 10.0.0.0/8
    - 172.16.0.0/12
    - 192.168.0.0/16
  acceptDNS: false
  acceptRoutes: false

この設定を反映したあと、Tailscale の管理画面で広告された経路を承認します。 承認前でも tailscale debug prefs では要求した経路が見えますが、tailscale status --self --json の Self.AllowedIPs にはまだ出ないことがあります。

ファイアウォールゾーンの配置​

tailscale0 を Interface として宣言すると、状態と Web 管理画面の Interfaces に表示できます。

apiVersion: net.routerd.net/v1alpha1
kind: Interface
metadata:
  name: tailscale
spec:
  ifname: tailscale0
  mtu: 1280
  managed: false

mtu: 1280 を指定すると、派生する TCP MSS clamp が Tailscale 経由の経路を考慮します。 無関係な LAN から WAN への経路まで低い MTU に下げることはありません。

家庭ルーターでは、tailscale0 は mgmt ではなく trust ゾーンに置くのが自然です。

apiVersion: firewall.routerd.net/v1alpha1
kind: FirewallZone
metadata:
  name: lan
spec:
  role: trust
  interfaces:
    - Interface/lan
    - Interface/tailscale

---

apiVersion: firewall.routerd.net/v1alpha1
kind: FirewallZone
metadata:
  name: management
spec:
  role: mgmt
  interfaces:
    - Interface/mgmt

この構成では、tailnet のクライアントは trust -> self の経路で routerd の Web 管理画面などに到達できます。 一方で、ファイアウォールが trust -> mgmt の転送を拒否していれば、tailnet から管理 VLAN 全体へ広く入ることはできません。

tailnet 全体を管理ネットワークとして扱いたい場合だけ、tailscale0 を mgmt に置きます。

反映と確認​

設定を検証してから routerd を再起動します。

routerctl validate -f /usr/local/etc/routerd/router.yaml --replace
systemctl restart routerd.service

生成された systemd ユニットを確認します。

systemctl cat routerd-tailscale-edge.service

Tailscale 側の状態を確認します。

tailscale status --self --json | jq '.BackendState, .Self.AllowedIPs'
tailscale debug prefs | jq '.AdvertiseRoutes'

routerd 側の状態を確認します。

routerctl status --json
routerctl get TailscaleNode/edge -o yaml
routerctl tailscale peers

routerctl tailscale peers -o json は tailscale status --json を読み、ピア一覧を routerd の CLI 形式で表示します。Web 管理画面のリソース画面でも、TailscaleNode にピアのオンライン状態、relay、last seen、許可された経路を表示します。

Web 管理画面を Tailscale 経由で見たい場合は、ルーターの Tailscale アドレス、または承認済みの経路上のアドレスで確認します。

curl -f http://100.64.0.1:8080/

上のアドレスは例です。 実際のルーターの Tailscale IP に置き換えてください。

補足​

  • acceptDNS: false にすると、Tailscale がルーター自身の DNS 設定を置き換えません。routerd は LAN の DNS を優先します。DNSResolver、ローカルゾーン、DHCP 由来のレコード、条件付き転送を LAN 側の権威として維持し、MagicDNS にホストのリゾルバーを乗っ取らせません。
  • acceptRoutes: false にすると、ルーターはほかのノードが広告する経路を取り込みません。経路を外へ広告するルーターでは自然な設定です。
  • routerd は Tailscale ピアのメトリクスとして routerd.tailscale.peer.count と routerd.tailscale.last_handshake.seconds を出力します。運用上のハンドシェイク経過時間としては Tailscale status の LastSeen を使います。
  • exit node と subnet route の承認は Tailscale 側で行います。
  • auth key は examples や Git 履歴に残さず、実機では authKeyFile を使います。
