BGP 付き Kubernetes API VIP

この例は、Kubernetes API endpoint を cluster 内に置かず、routerd の edge pair で bootstrap するための構成です。router は VRRP VIP を保持し、 k8s-api.cluster.example:6443 を 3 台の control-plane backend へ転送し、 HTTPS の /readyz を確認し、Kubernetes BGP speaker と peer して Service prefix を受け取ります。

出発点として、次の順で確認します。

routerd validate --config examples/kubernetes-api-vip.yaml
routerd plan --config examples/kubernetes-api-vip.yaml
routerd apply --config examples/kubernetes-api-vip.yaml --once --dry-run

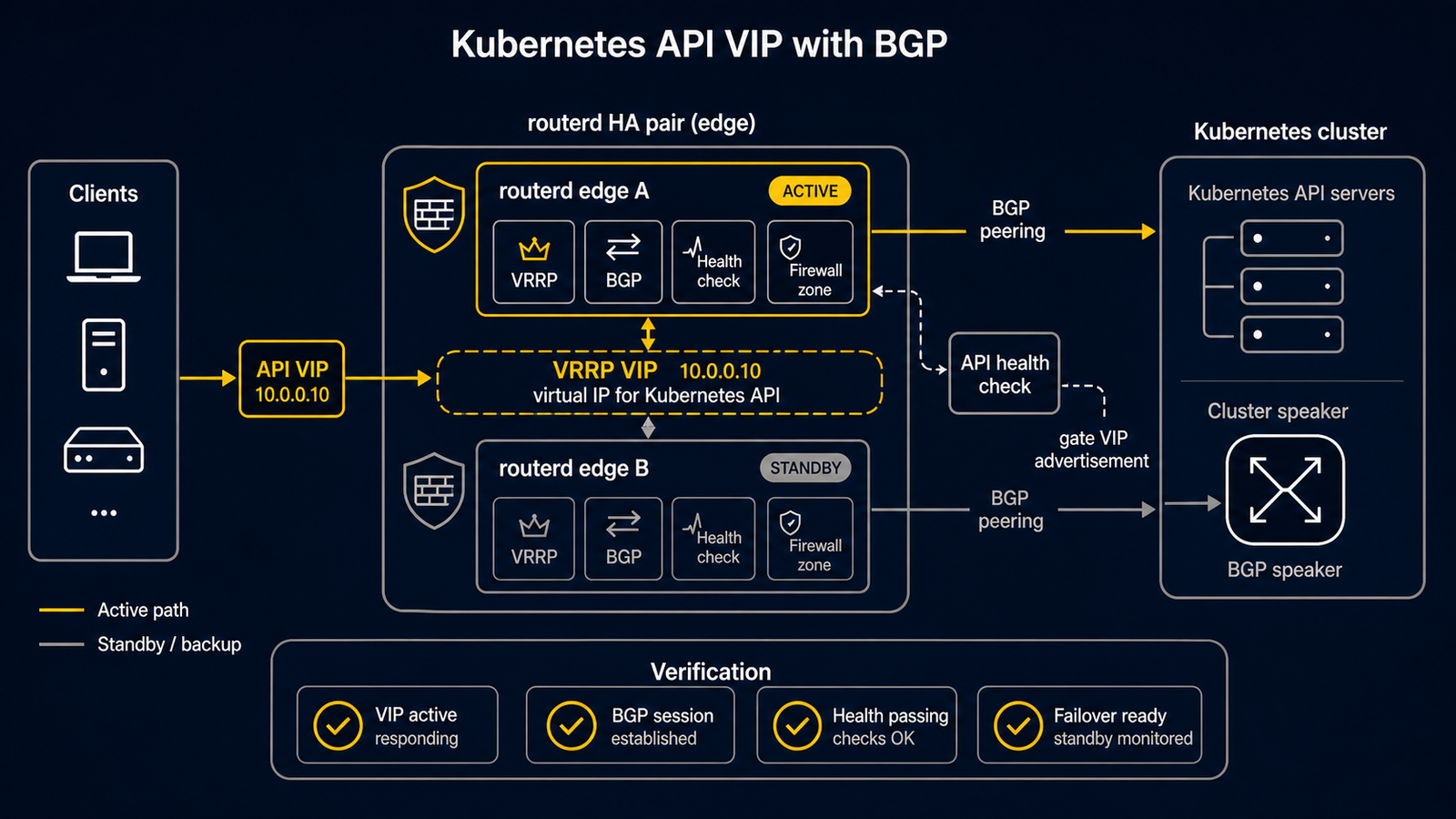

構成:

routerd-01/02  VRRP VIP 192.168.70.10
       |
       +-- k8s-cp-01..03 :6443  HTTPS /readyz
       |
       +-- k8s-wk-01..04  BGP ASN 64513

重要な設定:

Resource	設定
`VirtualAddress/k8s-api-vip`	VRRP の preempt 設定、API health と BGP health の track。
`IngressService/kubernetes-api`	`/readyz` の HTTPS health check、kubeadm bootstrap の self-signed 証明書向け `tlsSkipVerify: true`、failover selection、healthy backend 不在時の reject、VIP と選択済み control-plane backend が同じ LAN prefix または同じ private `/24` 上にある場合の同一 interface hairpin SNAT 自動生成。
`BGPRouter/lan`	`convergenceProfile: fast`、BGP timers `3s/9s/5s`、既定で graceful restart disabled、Kubernetes Service prefix だけを受ける import allow-list。
`DNSResolver/lan-resolver`	VIP の `hostname` field から `k8s-api.cluster.example` を自動で返し、control plane と worker の static record も提供。

DHCP pool は VIP、control-plane address、worker address、LoadBalancer / Service advertisement range と重ならないようにしてください。

運用時は routerctl show bgp、routerctl show vrrp、 routerctl show ingress で、peer state、VIP role、backend health を raw status JSON ではなく表形式で確認できます。dataplane を確認する場合は routerctl show ingress --verbose を使うと、runtime forwarding sysctl、nftables DNAT/SNAT rule 数、API ingress に該当する conntrack flow 数を表示できます。
