基本的な IPv4 NAT ルーター

DHCP WAN、LAN アドレス、DHCPv4 サーバー、NAT44 を持つ小さな IPv4 ルーター

これは、テスト用 LAN の端末がルーターから DHCP（アドレスを自動で配る仕組み）で private IPv4 アドレスを受け取り、ルーターが WAN 側の IPv4 へ NAT（アドレスの書き換え）して 外へ出す例です。最初は 隔離した Ubuntu Server VM と VM コンソールで試してください。

完全な YAML は examples/example-basic-ipv4-nat.yaml にあります。

本番用の安全設計ではありません

この例にはファイアウォール用リソースも含まれますが、routerd の ファイアウォール機能は現在も土台を整えている段階です。 インターネットに公開するルーターや、家・学校・職場の唯一の防御としては 使わないでください。

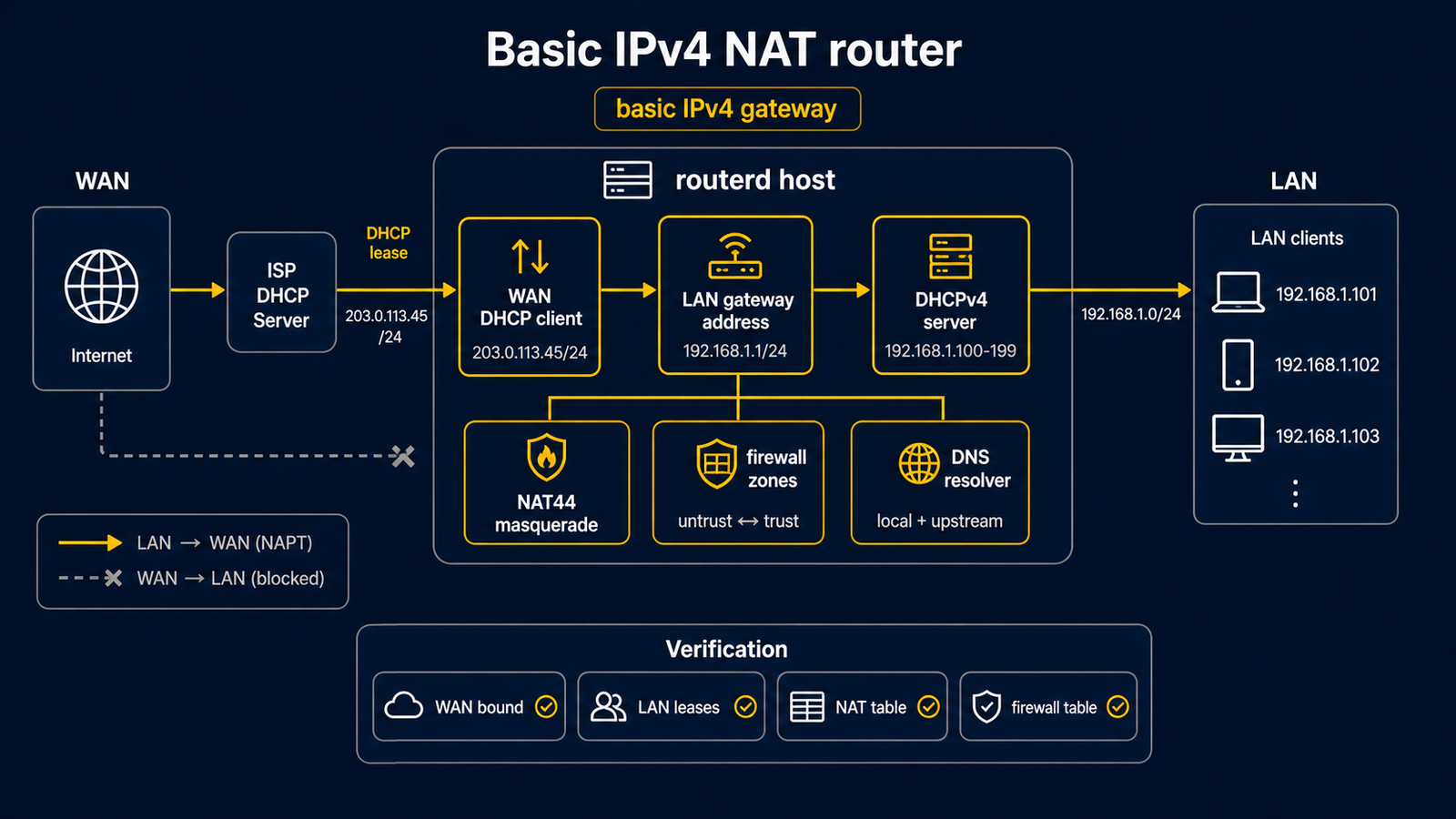

構成​

テスト用上流ネットワーク
          |
        ens18 (WAN, DHCPv4)
          |
      [ routerd VM ]
          |
        ens19 (LAN, 192.168.10.1/24)
          |
     テスト用クライアント
場所役割主なリソース
WAN上流から IPv4 を DHCP で受けるInterface/wan、DHCPv4Client/wan-dhcpv4
LANルーター自身の IPv4 と DHCP の範囲Interface/lan、IPv4StaticAddress/lan-base、DHCPv4Server/lan-dhcpv4
NATLAN の IPv4 が WAN に出るときだけ書き換えるNAT44Rule/lan-to-wan

VM の NIC 名、LAN の番号、DHCP の範囲は例です。管理用 NIC と重ならない値に 変えてください。

要点となる設定​

WAN は、最初は外部のネットワーク設定が所有します。LAN は routerd が管理します。

- apiVersion: net.routerd.net/v1alpha1
  kind: Interface
  metadata:
    name: wan
  spec:
    ifname: ens18
    adminUp: true
    managed: false
    owner: external

- apiVersion: net.routerd.net/v1alpha1
  kind: Interface
  metadata:
    name: lan
  spec:
    ifname: ens19
    adminUp: true
    managed: true
    owner: routerd

- apiVersion: net.routerd.net/v1alpha1
  kind: IPv4StaticAddress
  metadata:
    name: lan-base
  spec:
    interface: lan
    address: 192.168.10.1/24

LAN の DHCP サーバーは、LAN のアドレスをゲートウェイとしてクライアントへ配ります。

- apiVersion: net.routerd.net/v1alpha1
  kind: DHCPv4Server
  metadata:
    name: lan-dhcpv4
  spec:
    interface: lan
    addressPool:
      start: 192.168.10.100
      end: 192.168.10.199
      leaseTime: 12h
    gatewayFrom:
      resource: IPv4StaticAddress/lan-base
      field: address
    # この学習用の例では、routerd 自身ではなく外部 DNS を配る。
    dnsServers:
      - 1.1.1.1
      - 1.0.0.1

NAT44Rule の形​

NAT の項目名は type、egressInterface、sourceRanges です。

- apiVersion: net.routerd.net/v1alpha1
  kind: NAT44Rule
  metadata:
    name: lan-to-wan
  spec:
    type: masquerade
    egressInterface: wan
    sourceRanges:
      - 192.168.10.0/24
    excludeDestinationCIDRs:
      - 10.0.0.0/8
      - 172.16.0.0/12
      - 192.168.0.0/16

sourceRanges は NAT してよい送信元だけを示します。 excludeDestinationCIDRs は、ほかのプライベートネットワークへの通信を うっかり NAT しないための例です。実際の上流や VPN と重なる範囲は、 自分の構成に合わせて見直します。

DNS は何を配るか確認する

この例の DHCP は、外部 DNS (1.1.1.1 と 1.0.0.1) をクライアントへ配ります。 利用を許可された DNS を自分のネットワークに合わせて選んでください。routerd 自身を DNS サーバーとして配りたいときは、先に DNSResolver などの DNS サービスを追加します。

daemon の前に確認する​

例をコピーして NIC 名とアドレスを直したら、サービスを起動する前に確認します。

cp examples/example-basic-ipv4-nat.yaml ./router.yaml
LAB_DIR="$(mktemp -d)"
sudo routerd validate --config ./router.yaml
sudo routerd apply --config ./router.yaml --once --dry-run --skip-service-manager \
  --state-file "$LAB_DIR/state.db" \
  --ledger-file "$LAB_DIR/ledger.db" \
  --status-file "$LAB_DIR/status.json"
sudo sed -n "1,160p" "$LAB_DIR/status.json"

dry-run の出力で、WAN と LAN の名前、DHCP の範囲、NAT の送信元が正しいことを 確認します。管理用 NIC や、普段のネットワークの範囲が入っていたら先へ進みません。

サービス起動後の確認​

VM コンソールを開いたまま設定を標準の場所に置き、サービスを起動した後で、 routerctl を使います。

sudo install -m 0600 ./router.yaml /usr/local/etc/routerd/router.yaml
sudo systemctl enable --now routerd.service
sudo systemctl is-active routerd.service
sudo routerctl get status
sudo routerctl describe DHCPv4Client/wan-dhcpv4
sudo routerctl describe NAT44Rule/lan-to-wan
sudo nft list table ip routerd_nat

LAN クライアントには DHCP を受けさせるか、手動で 192.168.10.x/24 と ゲートウェイ 192.168.10.1 を設定します。DNS は例の外部アドレスを使うか、 自分の LAN 用 DNS を設定してから確認します。
