Web 管理界面

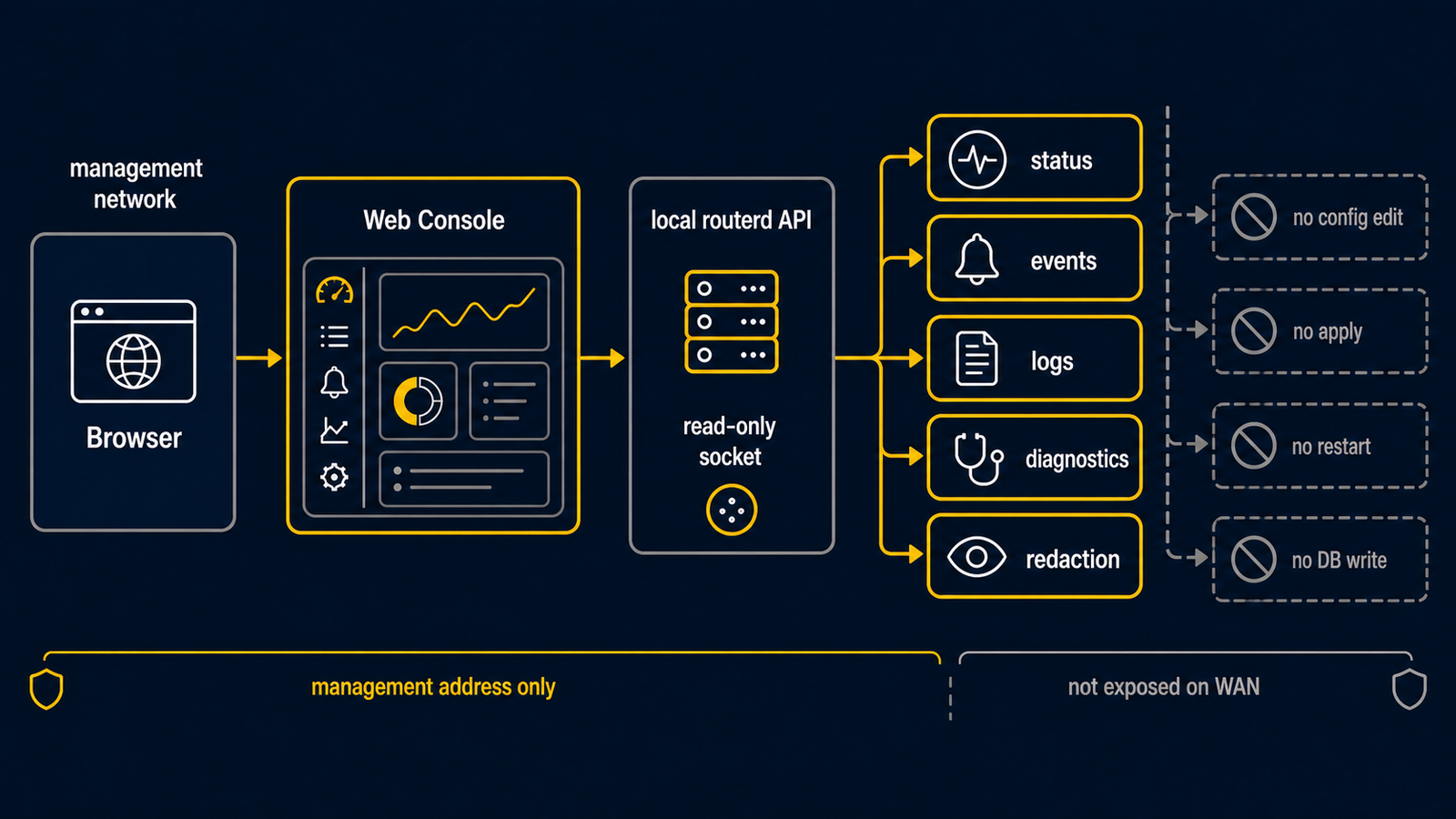

Web Console 作为读取 routerd local API status、event、log 和 diagnostic 的只读 browser path

WebConsole 是用来读取 routerd 状态的 HTTP 界面。设计上以管理网络的本地运用为前提。不执行配置变更、服务重新启动、资源应用或状态数据库的编辑。

配置的变更仅限于 YAML 文件和 routerctl 命令。浏览器仅作为观测用途。

apiVersion: system.routerd.net/v1alpha1
kind: WebConsole
metadata:
  name: mgmt
spec:
  enabled: true
  listenAddressFrom:
    resource: Interface/mgmt
    field: ipv4Addresses
  port: 8080
  title: edge-router

请将监听地址限定于管理地址。请勿在 untrust 的 WAN 接口上公开。若管理地址由操作系统或 IPAM 提供，请使用 listenAddressFrom。 routerd 会在启动时从资源状态解析其值。若需要固定的备用地址，也可以同时使用 listenAddress。

读取的信息

Web 管理界面会读取以下信息。

routerd 守护进程状态
SQLite 状态数据库中的资源状态
SQLite 事件表格中的总线事件
从 conntrack 或 pf 状态取得的连接观测值
dns-queries.db 的 DNS 查询记录
traffic-flows.db 的连接流量记录
firewall-logs.db 的防火墙拒绝记录
当前 dnsmasq 的 DHCP 租约文件，显示设备名称、MAC 地址及本地厂商候选名称
当前的 YAML 配置，以只读方式显示，secret 字段已 redact

当前的界面

当前的 Fluent UI 版 Web 应用程序显示以下内容。

PD、DS-Lite、DNS、NAT、路由、健康检查、VPN、软件包、sysctl、 systemd 单元、日志资源的状态摘要
阶段或观测值发生变化的资源高亮显示
所选事件的详细面板，不因庞大的属性而破坏事件表格版面
DHCP 租约事件的详细信息，显示 MAC 地址、IP 地址、主机名及资源名称
按地址族与协议分类的 Connections 界面，支持过滤、排序、分页及行数选择
基于独立记录数据库的 DNS 查询、连接流量、防火墙记录界面
/bgp、/vrrp、/ingress 专属的 BGP、VRRP、IngressService 运维页面。这些页面通过 Server-Sent Events 更新资源表格，并在浏览器端保留 5/15/60 分钟的轻量 SVG 趋势图，以及仅显示相关资源的事件记录
Firewall 列汇整显示防火墙记录、DNS 响应、DHCP 租约、 MAC 厂商候选，以及当前 conntrack 的回程 tuple，方便判断被拒绝的数据包究竟是不必要的对外连接，还是接近现有 NAT 转换的另一路径响应
具有结构化折叠树与原始 YAML 显示的只读 Config 界面

连接列基本上显示去程方向。 conntrack 虽然会以双向报告同一连接，但不会将回程作为主要列重叠显示。

API 边界

Web 管理界面 API 为只读。 JSON 端点位于 /api/v1 下，SSE 流也可通过短名称 /api/events/stream 访问。

路径	内容
`/api/v1/summary`	状态、资源阶段、最近事件、连接摘要
`/api/v1/resources`	状态数据库中的资源状态
`/api/v1/events?limit=200&resourceKind=&resourceName=&q=`	含任意过滤条件的最近总线事件
`/api/v1/events/stream` 或 `/api/events/stream`	`routerd.*` 总线事件的 Server-Sent Events 流
`/api/v1/connections`	从 conntrack 或 pf 状态取得的连接观测值
`/api/v1/dns-queries?since=1h&client=&qname=&limit=100`	DNS 查询记录列
`/api/v1/traffic-flows?since=1h&client=&peer=&limit=100`	含 DNS 来源主机名的连接流量记录列
`/api/v1/firewall-logs?since=24h&action=drop&src=&limit=100`	防火墙记录列
`/api/v1/bgp`、`/api/v1/vrrp`、`/api/v1/ingress`	Kubernetes edge 路由 / VIP 资源的运维状态
`/api/v1/config`	当前的 YAML 配置（已 redact）
`/api/v1/generations?limit=100`	已完成的应用世代及 YAML 快照的有无
`/api/v1/generations/<id>/config`	某一应用世代保存的 YAML（已 redact）
`/api/v1/generations/<from>/diff/<to>`	两个 YAML 世代的差异（unified diff，已 redact）

Secrets redaction

返回 config 的端点 —— /api/v1/config、 /api/v1/generations/<id>/config、 /api/v1/generations/<from>/diff/<to> —— 会在序列化前 redact secrets。 WireGuard privateKey / preSharedKey、Tailscale authKey、 BGP/PPPoE/IPsec password、WebConsole initialPassword，以及 bearer / token / API key 类字段，会被替换为标记值（***REDACTED***）；键保留，UI 结构不受影响。

只读 Web Console 不会暴露原始 secret。特权本地路径（routerd 的 control socket、routerctl describe）保持不变，并在适当时显示原始 intent。请通过本地 socket 权限与 routerd 组成员资格保护这些路径。
