取代 Hypervisor 間的 Overlay VPN

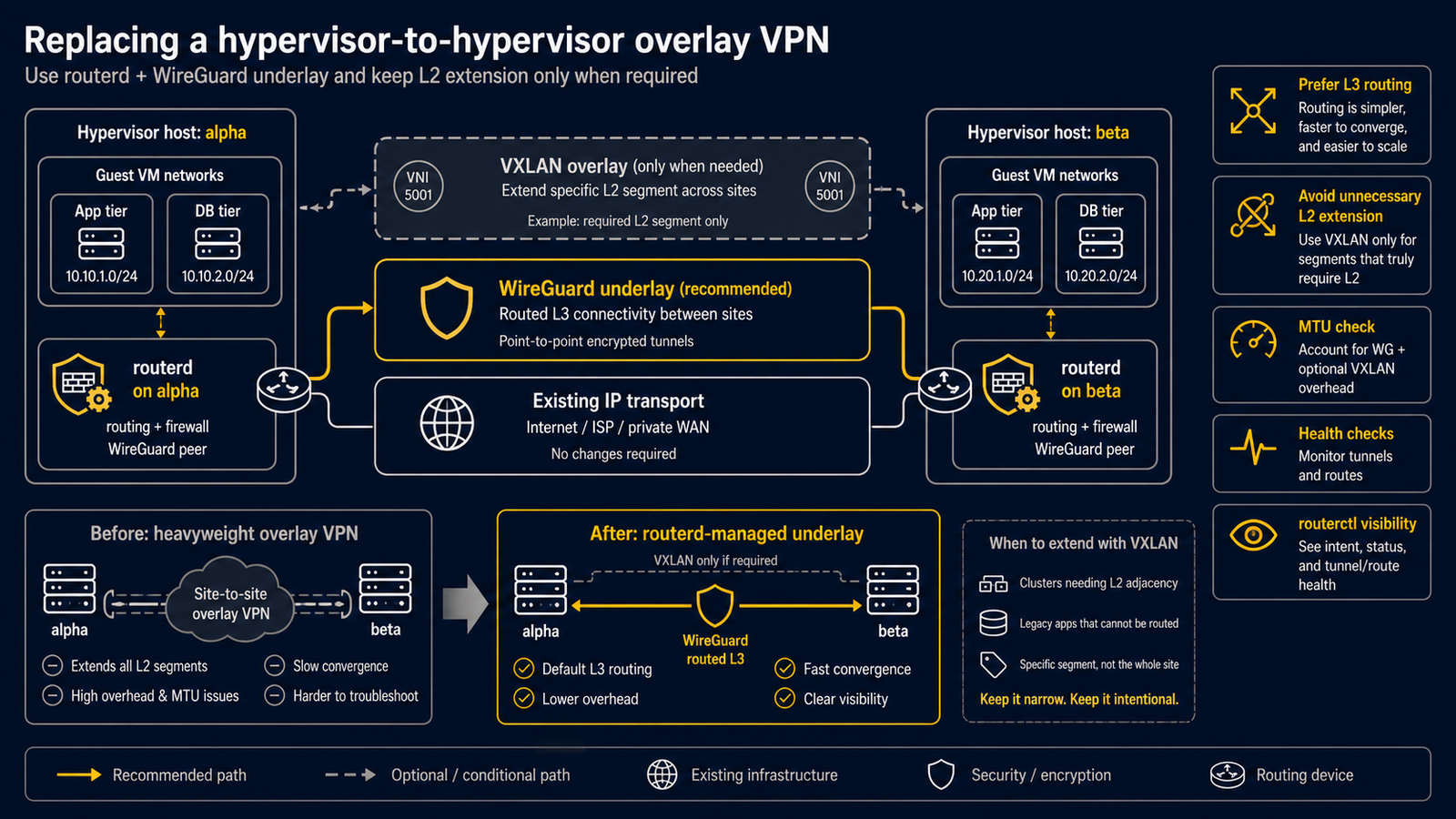

以 WireGuard underlay、optional VXLAN、health check、MTU verification 與 routerctl visibility 取代 hypervisor overlay VPN 的流程

適用情境​

在 Hypervisor 叢集（Proxmox VE、KVM 等）中，節點間的 bridge 已架設於某種重量級的 overlay VPN 之上（廠商製 SoftEther bridge、其他 tap 式隧道等）。 常見症狀包括：不同主機上的 guest 之間通訊緩慢、MTU 不一致、由於是 Hypervisor 本體與路由器以外的獨立產品而導致運維脆弱。

希望將其替換為具備以下特性的方案：

  • 與其他網路設定一樣，以宣告式方式管理。
  • 原則上採用 L3 路由，而非 L2 延伸。
  • MTU 行為可預測。
  • 可從既有的 routerctl 與 Web 管理介面進行觀測。

routerd 的解決方式​

routerd 以四個原語對 overlay 進行建模：

資源角色
WireGuardInterfaceHypervisor 間的加密 L3 underlay
WireGuardPeer各對等節點（遠端主機）的公鑰、端點、允許 IP
VXLANTunnel架設於 underlay 上的 L2 區段（僅在確實需要 L2 延伸時使用）
EgressRoutePolicy + HealthCheckunderlay 就緒確認與 L3 故障切換（選用）

請盡可能優先採用 L3 路由。L2 延伸不僅疊加 MTU 限制（Ethernet 標頭 + WireGuard 額外負荷 + VXLAN 標頭），廣播風暴也會擴散至多台主機的規模。 VXLANTunnel 請僅用於確實需要跨主機延伸的區段。

最小配置​

以兩台 Hypervisor（alpha / beta）已透過現有 IP 傳輸連接為前提，先建立 WireGuard underlay，若有需要再載入一個 VXLAN 區段。

兩主機間的 underlay​

apiVersion: net.routerd.net/v1alpha1
kind: WireGuardInterface
metadata:
  name: wg-cluster
spec:
  listenPort: 51820
  mtu: 1420
  privateKeyFile: /usr/local/etc/routerd/secrets/wg-cluster.key
---
apiVersion: net.routerd.net/v1alpha1
kind: WireGuardPeer
metadata:
  name: beta
spec:
  interface: wg-cluster
  publicKey: "<beta-public-key>"
  endpoint: "beta.cluster.example.net:51820"
  allowedIPs:
    - 10.250.0.2/32
  persistentKeepalive: 25

mtu: 1420 是 IPv4 underlay 的保守預設值（理論值為 1500 - 20 IP - 8 UDP - 32 WireGuard 額外負荷 - 8 nonce/key = 1432，已留有餘裕）。

Underlay 上的 L2 延伸區段​

apiVersion: net.routerd.net/v1alpha1
kind: VXLANTunnel
metadata:
  name: vx-bridge1
spec:
  vni: 123001
  localAddress: 10.250.0.1
  peers:
    - 10.250.0.2
  underlayInterface: wg-cluster
  udpPort: 4789
  mtu: 1370

VXLAN 會增加 50 位元組的標頭（外側 Ethernet 14 + 外側 IPv4 20 + UDP 8 + VXLAN 8）， 因此在 MTU 1420 的 WireGuard 內，內側 MTU 為 1370。 進行多層封裝時，請明確指定 MTU，不要仰賴自動計算。

驗證​

# Underlay
routerctl describe WireGuardInterface/wg-cluster
ip -d link show wg-cluster
ping -M do -s 1392 <peer-underlay-address>   # 1420 - 20 IP - 8 ICMP

# Overlay
routerctl describe VXLANTunnel/vx-bridge1
ip -d link show vx-bridge1
ping -M do -s 1342 <peer-overlay-host>        # 1370 - 20 IP - 8 ICMP

routerctl diagnose egress 在需要將特定目的地的流量導向 WireGuard underlay 而非公共預設路由時也很有用。

操作建議​

  • 先從一對主機開始驗證。萬一 WireGuard 或 VXLAN 無法收斂，請事先確保 Hypervisor 的控制台存取權限。
  • MTU 設定錯誤是「ping 快但大量傳輸慢」問題的最主要原因。請先以 ping -M do -s <size> 確認 underlay 與 overlay 兩者的 MTU，再投入正式環境。
  • 請勿隨意停用 Linux NIC 的 offload。TSO/GSO/GRO 本身通常不是問題。mtu greater than device maximum 的根本原因多半在於 Hypervisor 的 tap/veth offload，而非 guest 側。
  • 移轉期間，請勿將新舊 overlay 放在同一區段。新的 WireGuard underlay 請與舊 SoftEther 放在不同區段，並有計劃地進行切換（cutover）。
