Selective Address Mobility

Selective Address Mobility (SAM) 不是 full L2 extension。routerd CloudEdge 不把 Ethernet segment 延伸到 public cloud，而是只移動選定的 IPv4 /32。source/destination address 會保留；firewall 與 NAT 是單獨的 routerd layer。

primary resource model

目前 CloudEdge Mobility 的 operator-authored surface 是：

• MobilityPool: 宣告 mobility prefix、EventGroup、member node/site、BGP delivery policy、capture policy、provider trap placement，以及本 node 的 capture/discovery 細節。
• SAMTransportProfile: 宣告 router-to-router transport、selfNodeRef、共享 topologyNodeRefs、innerPrefix、underlay interface、BGP router 與 peers。

MobilityPool 中 self site 應完整宣告；remote site 通常保持 identity-only，僅包含 nodeRef、site、role，以及可選的 placement / maintenance。所有 node 應取得相同的 pool identity 與 placement set，以便 deterministic projection。

SAMNodeSet.spec.nodes[].macAddresses 可靜態列出同一 fabric 中 member 的 MAC 地址。on-prem ARP observer 會把所有 member MAC 的聯集作為 ignore set，避免 routerd member 發出的 ARP frame 被當作 mobile /32 的 ownership signal。macAddresses 的編輯是宣告式 intent：routerd 會導出 observer ignore set，並透過 observer socket 自動收斂，不需要重啟 observer 或 routerd。observer status 會顯示目前生效的 ignore set 和被忽略的 observation 計數，便於確認收斂狀態。

AddressMobilityDomain 與 RemoteAddressClaim 是低層相容 resource。pre-release 期間仍支援 hand-authored config，但新 CloudEdge Mobility config 應優先使用 MobilityPool 與 SAMTransportProfile。

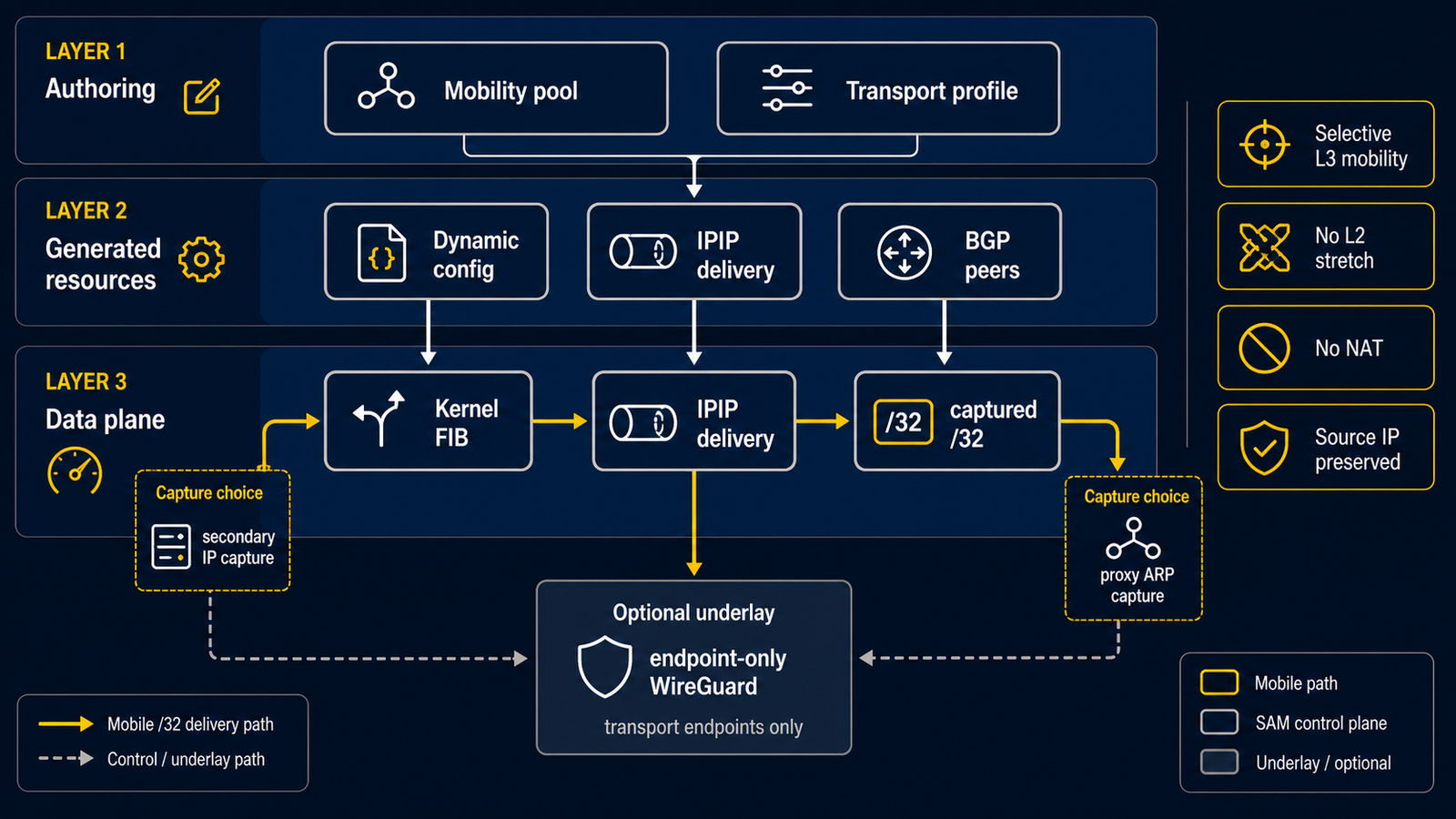

transport

目前 SAM transport 預設使用 IPIP delivery plane。WireGuard 如存在，只作為加密 underlay； WireGuard peer 的 AllowedIPs 應只包含 transport endpoint prefix，不應包含 mobile /32。

SAMTransportProfile 會產生 per-peer TunnelInterface、endpoint /32 IPv4Route 與 BGPPeer。多個 peer 的 profile 必須在所有 router 上使用相同的 topologyNodeRefs 與 innerPrefix，這樣每條 node pair edge 才能導出相同的 /31。

dynamic RR sync fail-static

RR 可以發布 SAMPeerGroup 和 MobilityMemberSet，leaf 透過 TCP 19652 取得缺失的 transport peer group 或 shared member set。取得成功後，leaf 會把它們保存為 帶 TTL 的 dynamic config part：

• peer-group-sync/<name> 對應 SAMPeerGroup
• member-set-sync/<name> 對應 MobilityMemberSet

TTL 過期或 RR publisher 消失時，leaf 不會刪除已經產生的 tunnel、BGP peer 或 MobilityPool planning artifact。routerd 會繼續使用 last-known-good record，並把來源標記為 Stale，同時在 status 中輸出 warning。只有從未取得過的必需 source 才保持 Pending。

capture and delivery

MobilityPool.spec.deliveryPolicy.mode 預設為 bgp。owner advertise selected /32， non-owner 將 BGP best path import 到 local FIB。舊的 route-lowered delivery 僅用於 RemoteAddressClaim 相容 config。

支援的 capture type：

Type	Meaning
provider-secondary-ip	cloud fabric 透過 provider secondary address object 或等價機制 capture /32。
proxy-arp	site router 在本地對 selected address 回答 ARP。

cloud provider-secondary-ip capture 可選擇 capture strategy。當前 release lab 認證僅涵蓋 secondary-ip capture。route-table strategy 目前為 uncertified： 在 Azure 上它透過 UDR 指向 holder，並要求 routerd 等待 provider inventory 觀測到 該 UDR 指向本地 router 後，才將已 capture 的 /32 廣告到 BGP。這個 provider 觀測 gate 是 route-table strategy 特有的；secondary-ip capture 不使用 route-table 觀測來決定何時廣告 overlay holder。由於該設計會把 ARM/provider API 延遲傳遞到 overlay 收斂，route-table strategy 需要在 release lab 中完成 provider 觀測、BGP 廣告耦合和 provider API 延遲行為驗證後才能認證。

on-prem proxy-arp capture 可使用 activeWhen.type: single-router 作為單 router always-active capture，也可使用 vrrp-master 由 HA pair 的 VRRP master gate 控制。

on-demand-arp source 會以低速 proactive sweep 探測 mobility prefix：每個 scanInterval 探測一個 target，使已啟動但安靜的 L2 client 也能被觀測到。

provider actions

provider capture planner 可輸出 assign-secondary-ip、ensure-forwarding-enabled 等 provider ActionPlan。planner 本身不呼叫 provider API。action plan 只有在匯入 provider-action journal 並通過 ProviderActionPolicy、approval、allowlist 與 executor plugin gate 後才可能執行。

RR admission filters

Generated route-reflector client BGP peers derive an import admission policy from the SAM topology and importPolicy.allowedPrefixes; if that prefix list is omitted, routerd defaults it from declared MobilityPool prefixes. Imported routes must be /32s under the permitted prefixes, must carry the advertising leaf's own node-identity community, and must not carry another topology node's identity. This prevents a leaf from claiming another node identity or advertising a broad mobility prefix through the generated RR session. A compromised leaf can still advertise a pool-local /32 with its own identity; constraining per-node ownership requires a separate authorization signal beyond this route filter.

ownership inspection

MobilityPool status exposes ownershipResolverOwnerTable for local doctor sam / FIB checks and ownershipResolverControlPlaneOwnerTable for operators. The control-plane table keeps one deterministic row per observed mobility address and includes owner provider/NIC/subnet/resource, local evidence, capture state, advertise/suppression state, and conflict details.

When two fresh provider owners claim the same /32, the row state is Conflict with conflictReason=duplicate-provider-home-owners. The row also includes conflictWinnerNode and conflictResolution: the healed BGP owner wins when present; otherwise the lowest stable owner key wins (nodeRef, provider ref, resource ref, NIC ref, subnet ref, then address), independent of provider scan recency. A losing node that still observes a local provider-secondary capture reports loser-release-local-capture and releases only that local capture after the stale-capture hold-down.

firewall and NAT

SAM 不包含 nat、preserveSource、firewall 或 zone 欄位。若要 firewall/NAT mobile address，請在現有 FirewallZone、FirewallRule、NAT44Rule 中參照 literal /32。 SAM forwarded traffic 仍會經過普通 forwarding/firewall/conntrack path。

conntrack cleanup design note

routerd 曾短暫公開 MobilityPool.spec.deliveryPolicy.conntrackCleanupOnSeize， 作為 BGP mode SAM failover 的 opt-in scoped conntrack cleanup hook。該欄位已經移除。 在參考 SAM leaf 構成中，routerd 不會繪製讓 delivered overlay flow 進入 conntrack 的 dataplane rule，因此 leaf 側 scoped cleanup 是 no-op，也不能解決 failover flow anomaly。

這個問題陳述對未來 stateful SAM leaf 設計仍然成立：如果某個 router 有意追蹤 forwarded mobile /32 flow，它在成為 holder 時可能需要 scoped recovery hook。重新引入時應偵測 routerd-managed ct-engage dataplane，並只在該場景自動啟用 cleanup。不要以手動 opt-in flag 的形式重新引入。
