Selective Address Mobility
これは full L2 extension ではありません。routerd CloudEdge は public cloud に Ethernet segment を延伸しません。Public cloud fabric は運用者が 制御する broadcast domain を提供せず、route と address ownership のモデルも provider ごとに異なります。
Selective Address Mobility は、選択した IPv4 /32 address だけを片側で
capture し、routerd-to-routerd overlay 経由で owner 側へ届ける抽象です。
TCP/IP の source/destination address は保持されます。Firewall と NAT は
別の routerd layer であり、mobility resource の field ではありません。
Resource Model
AddressMobilityDomain は mobile address が属する IPv4 prefix を定義します。
mode は selective-address のみです。
RemoteAddressClaim は 1 つの mobile /32、owner side、capture mechanism、
overlay peer への route delivery を宣言します。
AddressMobilityDomain.spec.peerRef は domain-level の default/documentation
peer で、grouping metadata として扱います。MVP dataplane が実際の delivery
peer として使うのは RemoteAddressClaim.spec.delivery.peerRef であり、claim
ごとに必須です。
CloudProviderProfile は provider capability と external-command auth を
記述するだけです。MVP では cloud API call を行いません。
OverlayPeer は remote routerd peer と underlay を表します。HybridRoute は
通常の L3 remote-prefix routing のために残り、address mobility は prefix
route ではなく per-address forwarding の抽象です。

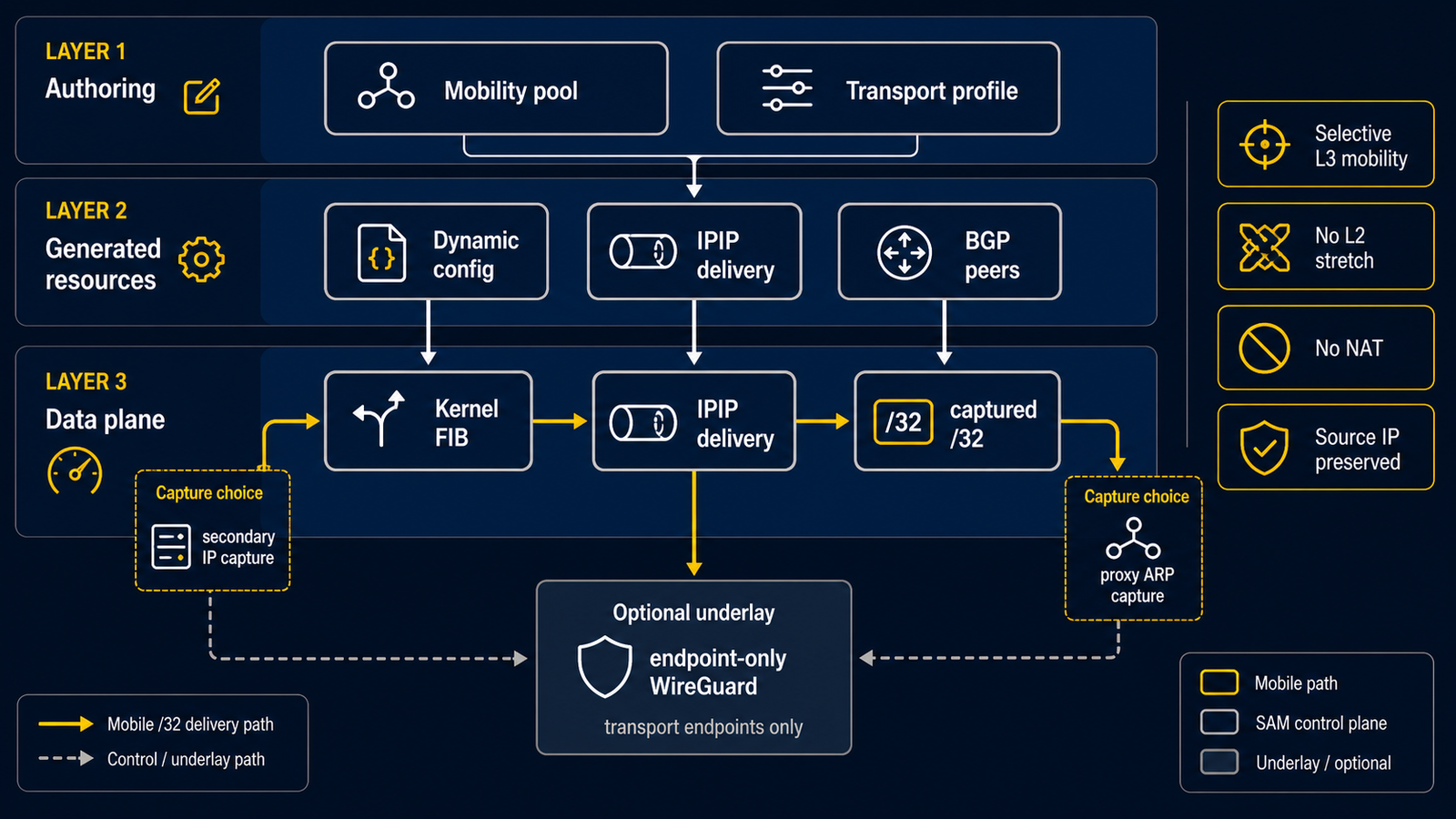

Capture And Delivery
Supported capture types:
| Type | Meaning |
|---|---|
provider-secondary-ip | Provider-owned secondary address object などで cloud fabric が /32 を capture します。 |
proxy-arp | Site router が selected address に対して local に ARP 応答します。 |
Reserved capture types rejected by MVP validation:
| Type | Status |
|---|---|
static-host-route | Later dataplane design 用に予約されています。 |
garp | Later dataplane design 用に予約されています。 |
Delivery mode は route です。Captured /32 を named overlay peer と任意の
tunnel interface へ転送する intent として表します。Linux dataplane では、この
delivery は claim address そのものの managed IPv4Route に lowering されます
（例: 10.0.0.9/32 dev wg-hybrid）。SAM claim が default route に lowering
されることはありません。
Linux の proxy-arp capture では、routerd は通常の sysctl controller で
net.ipv4.conf.<capture-interface>.proxy_arp=1 を有効化し、
ip neigh add proxy <address> dev <capture-interface> 相当の proxy neighbor
entry を netlink で追加し、通常の sysctl controller で
net.ipv4.ip_forward=1 を有効化します。
provider-secondary-ip では provider fabric が address capture を担当します。
configureOSAddress: false の場合、routerd は mobile address を local OS
address として設定しません。Linux では、cloud-init、netplan、guest agent など
がその address を戻した場合でも、その特定 address だけを local interface から
削除します。そのうえで IPv4 forwarding と overlay への /32 delivery route を
管理します。Claim を削除しても routerd は address を戻しません。Guest OS への
address assignment は routerd が所有していないためです。
Status ではこれを captureOSAddressAbsence として報告します。
enforced: true は、routerd が captured address を local OS interface から
無くすことを継続的に enforcement している、という audit flag です。
lastReconcileRemoved: true は、直近の reconcile が実際にその address を削除した
ことを示します。Address がすでに無い steady state では通常 false です。
FreeBSD など non-Linux host では live SAM capture は未対応です。Controller は
host を変更せず、SAM capture not implemented on this OS と報告します。
Linux live dataplane は Azure + PVE same-subnet lab で smoke test 済みです。 ただし pre-release behavior なので、production 利用前に provider と firewall policy の実構成で検証してください。
Reverse Path Filtering
Strict reverse-path filtering は SAM forwarded traffic を drop する可能性が
あります。Mobile /32 が直接接続 subnet に属して見える一方で、return path が
overlay になるためです。routerd は SAM のために rp_filter を黙って変更しませ
ん。これは interface policy として影響が大きいためです。
routerctl doctor hybrid は host check が有効な場合に
net.ipv4.conf.<capture-or-tunnel-interface>.rp_filter を読みます。値が strict
(1) の場合は warning を出し、対象 interface で loose mode (2) を検討する
remedy を表示します。
Provider Capabilities
| Provider | MVP capability descriptor |
|---|---|
| Azure | NIC secondary IP と router NIC の IP forwarding。 |
| AWS | ENI secondary private IPv4 と source/destination check disabled。 |
| OCI | VNIC private IP object と source/destination check disabled。 |
| GCP | Alias IP または route capability。provider profile の capability で gate します。 |
Same-Subnet Flow
10.0.0.0/24 lab では、10.0.0.7/32 が cloud VM の address、
10.0.0.9/32 が on-prem/PVE VM の address です。目的は、cloud VM
10.0.0.7 から on-prem VM 10.0.0.9 へ TCP connection を開始し、両方の VM
の default gateway は local のまま、NAT なしで通信させることです。
- Cloud VM が
10.0.0.9へ送信します。 - Azure NIC secondary IP capture が
10.0.0.9/32宛の packet を cloud routerd node へ届けます。 - Cloud routerd node は packet を
wg-hybrid経由で on-prem routerd peer へ delivery します。 - On-prem 側は
10.0.0.9の owner へ forwarding します。 - Source/destination IP は元の endpoint address のままです。
Reverse path の 10.0.0.7/32 は on-prem 側の proxy-ARP で capture します。
PVE LAN host は .7 へ on-prem routerd node 経由で到達し、on-prem routerd
node が overlay 経由で cloud routerd node へ delivery します。
Split example config は次の 2 つです。
examples/hybrid-azure-pve-same-subnet-cloud.yaml: cloud routerd node に適用し、 on-prem VM10.0.0.9/32の provider-secondary-IP claim を含みます。examples/hybrid-azure-pve-same-subnet-onprem.yaml: on-prem routerd node に適用し、 cloud VM10.0.0.7/32の proxy-ARP claim を含みます。
Firewall And NAT Composition
Selective Address Mobility は通常の switching/forwarding plane にあります。
nat、preserveSource、firewall、zone field は持ちません。Address
transparency は intrinsic です。
Mobile address に firewall や NAT を適用する場合は、既存の FirewallZone、
FirewallRule、NAT44Rule resource で literal /32 address を参照します。
MVP ではこれらの Kind から RemoteAddressClaim への cross-kind reference は
ありません。SAM-forwarded traffic は、他の forwarded traffic と同じく既存の
firewall/conntrack path を通ります。
特に、delivery された /32 traffic は capture interface と tunnel interface
の間で Linux firewall の FORWARD chain を通過します。Forwarding policy が
default-drop の router では、その captured address の forwarding path を明示的
に許可してください。SAM 自体は firewall rule を追加しません。
Out Of Scope
MVP は full L2 extension、EVPN、BUM forwarding、broadcast/multicast
extension、automatic cloud API mutation、dynamic patch/replace、
provider-side address assignment、自動 rp_filter 変更を実装しません。
