Azure と PVE の same-subnet SAM smoke

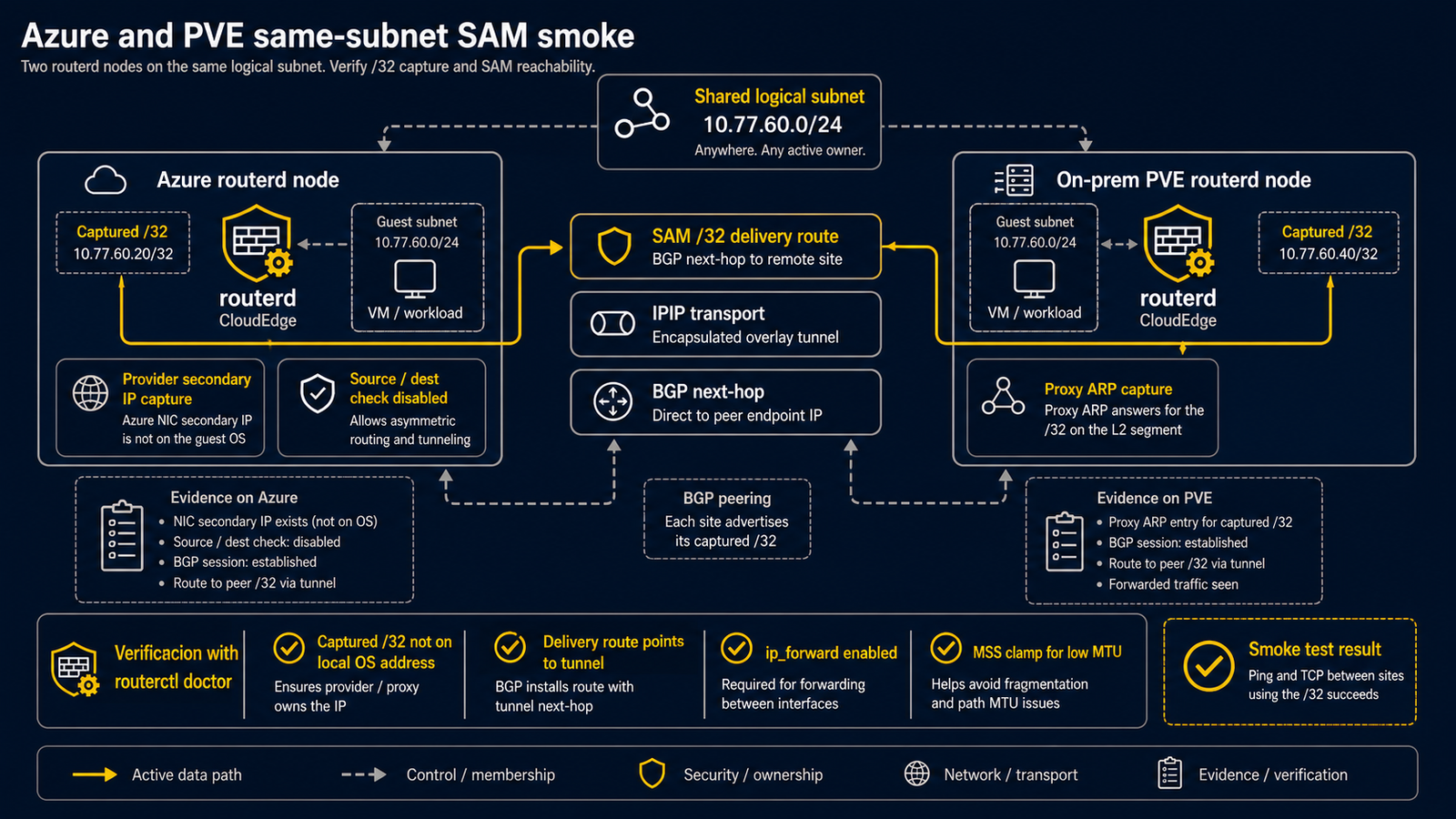

この guide は、Azure の routerd node と on-prem Proxmox VE の routerd node で、Selective Address Mobility (SAM) により selected /32 address を交換する validated operational shape をまとめたものです。Resource semantics は Selective Address Mobility reference を参照してください。

Azure 側

• Azure NIC secondary IP は Azure 側に残します。この provider-side object が on-prem /32 宛 packet を capture します。
• Ubuntu guest OS には captured /32 を持たせないでください。cloud-init や netplan が secondary NIC IP を自動付与することがあります。その設定は抑止する か削除します。Claim が configureOSAddress: false の場合、routerd は reconcile 時に、その特定 address を local interface から de-assign して absence を維持します。
• Azure NIC と Linux の両方で IP forwarding を有効化します (net.ipv4.ip_forward=1)。

On-Prem PVE 側

• Local same-subnet host が見える LAN/bridge interface で proxy-arp capture を使います。
• Linux forwarding を有効化します。SAM では routerd が通常の sysctl path で ip_forward と proxy_arp を有効化します。
• Capture interface と WireGuard tunnel の間で、captured /32 の forwarding を firewall policy で許可します。SAM は firewall rule や NAT rule を追加しま せん。

Tunnel And Routing

• WireGuard は on-prem から Azure public IP へ dial する形にします。
• On-prem peer には persistentKeepalive を設定し、NAT と cloud edge state を 維持します。
• Initial smoke は UDR なしで実施します。後で UDR fallback を追加する場合は、 Azure が captured /32 を delivery 元の router へ戻す same-subnet loop に注 意してください。
• SAM delivery は各 claim を tunnel interface への /32 route に lower しま す。Default route は変更しません。

Verification

routerctl doctor hybrid

provider-secondary-ip + configureOSAddress: false では、captured /32 が local ip addr に存在しないこと、delivery route が tunnel を向くこと、 ip_forward=1 であることを確認します。proxy-arp では、proxy_arp=1、 proxy neighbor、tunnel への delivery route、ip_forward=1 を確認します。
