MAC アドレスでゲスト端末を隔離する
ClientPolicy は routerd のゲストモードです。
同じ LAN 上の端末を MAC アドレスで分類し、通常の zone-to-zone ファイアウォールマトリクスより先に、より厳しい転送方針を適用します。
まだ VLAN を分けない構成でも、信頼済み端末と、インターネットだけを使わせたい端末の境界を明確にできます。
ユースケース
代表的な用途は次の通りです。
- 家庭内で、来客のスマートフォン、ゲーム機、家電、持ち込み PC を管理網や自宅サーバーへ届かせたくない場合。
- 集合住宅や共有住宅で、既定を guest とし、明示した端末だけを trusted にしたい場合。
- カメラ、HEMS、テレビ、スピーカーなどの IoT 端末を隔離する場合。DNS、DHCP、NTP、インターネットは使わせますが、横方向の通信は不要です。
- 小規模オフィスの visitor network で、物理 LAN は共有しつつ、RFC 1918 や ULA 宛てを遮断したい場合。
完全な例は examples/guest-mode.yaml を参照してください。

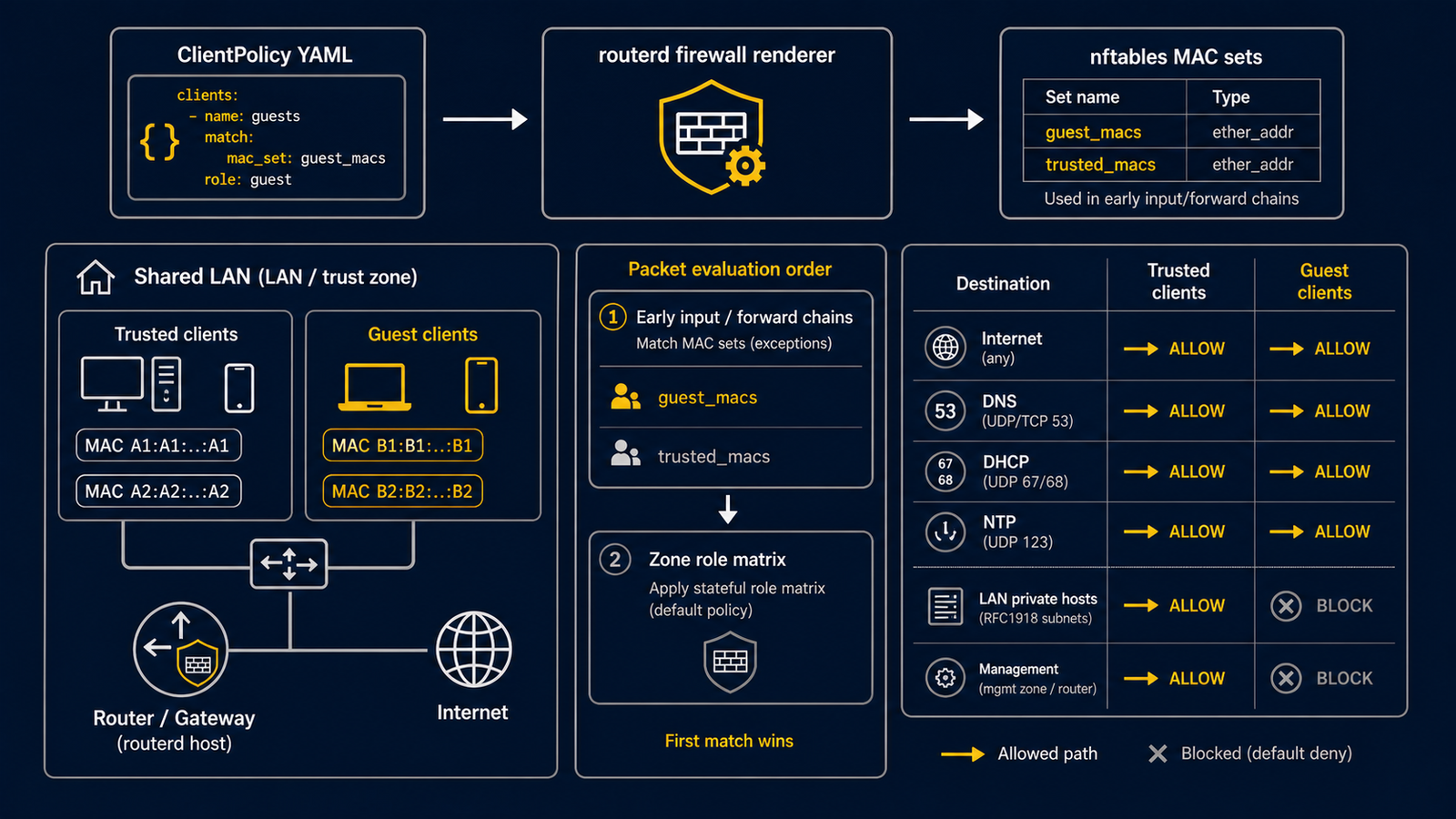

仕組み
Linux では、routerd は ClientPolicy を nftables の inet routerd_filter テーブルへ生成します。
各方針から次の規則を生成します。
client_policy_guest_devicesのような nftablesether_addrset。mode: include用のether saddr @set照合。mode: exclude用のether saddr != @set照合。- 選択したルーター内サービスへの self 向け許可規則。
- プライベート IPv4 宛てと ULA IPv6 宛ての転送拒否規則。
- 拒否規則より前に置く、任意の許可規則。
生成規則は input chain と forward chain の早い位置に入ります。
そのため、通常なら trust -> self や trust -> trust の役割マトリクスで許可される通信でも、ゲスト端末の通信は先に絞り込まれます。
ClientPolicy は FirewallZone の代替ではありません。
通常のモデルはそのまま使います。
FirewallZoneは、インターフェースの通常の役割を決めます。FirewallPolicyは、拒否ログなどの共通動作を決めます。FirewallRuleは、明示的な例外を追加します。ClientPolicyは、LAN の中に端末単位の制限を重ねます。
MAC 照合は Ethernet 送信元アドレスを直接見ます。
そのため、DHCP リースは必須ではありません。
ただし DHCPv4Reservation を併用すると、端末の IPv4 アドレス、名前、Web Console 表示が安定します。
仕様
ClientPolicy は firewall.routerd.net/v1alpha1 に属します。
- apiVersion: firewall.routerd.net/v1alpha1
kind: ClientPolicy
metadata:
name: guest-devices
spec:
mode: include
macs:
- "18:ec:e7:33:12:6c"
isolation:
lanInternet: allow
lanLAN: deny
lanMgmt: deny
mDNSBroadcast: deny
| フィールド | 必須 | 意味 |
|---|---|---|
mode | はい | include または exclude です。 |
interfaces | いいえ | 方針を適用する LAN 側 Interface 参照です。Interface/lan と lan は同じインターフェースを指します。省略時は trust FirewallZone の全 interface に適用します。 |
macs | いいえ | 短縮形の MAC 一覧です。include mode では guest、exclude mode では trusted として扱います。 |
isolation | いいえ | guest intent です。lanInternet、lanLAN、lanMgmt、mDNSBroadcast に allow または deny を指定できます。 |
classification | いいえ | MAC アドレスの分類一覧です。意味は mode によって変わります。 |
classification[].macAddress | はい | 端末の MAC アドレスです。routerd は生成前に正規化します。 |
classification[].as | いいえ | guest または trusted です。空の場合、include mode では guest、exclude mode では trusted として扱います。 |
classification[].name | いいえ | 人間が読む端末名です。現時点では説明用の値です。 |
classification[].ipv4Reservation | いいえ | DHCPv4Reservation の名前です。DHCPv4Reservation/aiseg2 ではなく aiseg2 と書きます。 |
guestServices | いいえ | ゲスト端末に許可するルーター内サービスです。既定値は dhcp、dns、ntp です。指定できる値は dhcp、dns、ntp、mdns、ssdp です。 |
guestEgressDeny | いいえ | ゲスト端末の転送先として拒否する CIDR です。省略時は RFC 1918 と ULA を拒否します。 |
guestEgressAllow | いいえ | 拒否規則より先に許可する CIDR です。 |
既定の guestEgressDeny は次の通りです。
10.0.0.0/8172.16.0.0/12192.168.0.0/16fc00::/7
isolation.mDNSBroadcast: deny を指定すると、guest からの mDNS、SSDP、NetBIOS discovery 転送も拒否します。guest 端末が multicast / broadcast discovery で LAN 内の端末を見つける挙動を抑えます。
許可規則は拒否規則より先に生成されます。 プリンターや captive portal 補助サーバーなど、狭い例外を作るときに使えます。
例 1: 最小 include mode
1 つの MAC アドレスだけを guest として扱います。
- apiVersion: firewall.routerd.net/v1alpha1
kind: ClientPolicy
metadata:
name: guest-devices
spec:
mode: include
interfaces:
- Interface/lan
classification:
- macAddress: "18:ec:e7:33:12:6c"
as: guest
name: aiseg2
例 2: 複数端末の include mode
複数端末を同じゲスト規則で扱えます。
- apiVersion: firewall.routerd.net/v1alpha1
kind: ClientPolicy
metadata:
name: household-guests
spec:
mode: include
interfaces:
- Interface/lan
classification:
- macAddress: "18:ec:e7:33:12:6c"
as: guest
name: aiseg2
ipv4Reservation: aiseg2
- macAddress: "7c:2f:80:11:22:33"
as: guest
name: guest-phone
- macAddress: "90:09:d0:44:55:66"
as: guest
name: smart-tv
例 3: BYOD 向け exclude mode
対象インターフェース上の端末を既定で guest として扱います。 一覧に書いた MAC アドレスだけを trusted として扱います。
- apiVersion: firewall.routerd.net/v1alpha1
kind: ClientPolicy
metadata:
name: byod-default-guest
spec:
mode: exclude
interfaces:
- Interface/lan
classification:
- macAddress: "bc:24:11:e0:8e:3a"
as: trusted
name: admin-laptop
- macAddress: "4e:20:15:aa:e0:67"
as: trusted
name: owner-phone
例 4: 拒否と許可のカスタム CIDR
既定のプライベート宛て拒否を保ちつつ、1 台のプリンターだけを許可します。
- apiVersion: firewall.routerd.net/v1alpha1
kind: ClientPolicy
metadata:
name: guest-with-printer
spec:
mode: include
interfaces:
- Interface/lan
guestEgressAllow:
- 172.18.20.10/32
guestEgressDeny:
- 10.0.0.0/8
- 172.16.0.0/12
- 192.168.0.0/16
- fc00::/7
classification:
- macAddress: "7c:2f:80:11:22:33"
as: guest
name: guest-phone
例 5: ローカル探索サービス
既定では、ゲスト端末に DHCP、DNS、NTP を許可します。
ルーター上でローカル探索の proxy や relay を動かす場合は、mdns や ssdp を明示的に追加します。
- apiVersion: firewall.routerd.net/v1alpha1
kind: ClientPolicy
metadata:
name: media-guests
spec:
mode: include
interfaces:
- Interface/lan
guestServices:
- dhcp
- dns
- ntp
- mdns
- ssdp
classification:
- macAddress: "90:09:d0:44:55:66"
as: guest
name: smart-tv
探索サービスは、公開される情報を理解した上で有効にしてください。 mDNS や SSDP は便利ですが、端末名やサービス情報を見せることがあります。
例 6: IoT 隔離と固定割り当て
固定割り当てがあると、調査しやすくなります。 Web Console の端末一覧や DNS レコードも分かりやすくなります。
- apiVersion: net.routerd.net/v1alpha1
kind: DHCPv4Reservation
metadata:
name: thermostat
spec:
server: lan-v4
macAddress: "02:11:22:33:44:55"
hostname: thermostat
ipAddress: 172.18.0.151
- apiVersion: firewall.routerd.net/v1alpha1
kind: ClientPolicy
metadata:
name: iot-isolation
spec:
mode: include
interfaces:
- Interface/lan
classification:
- macAddress: "02:11:22:33:44:55"
as: guest
name: thermostat
ipv4Reservation: thermostat
DHCPv4Reservation 連携
classification[].ipv4Reservation は参照確認です。
routerd は、指定した DHCPv4Reservation が存在することを検証します。
ファイアウォールの照合は、リースされた IP アドレスではなく MAC アドレスで行います。
この分離は意図的です。
- MAC 照合により、IP 層の判断より前に端末を分類できます。
- IPv4 固定リースにより、DNS と Web Console の表示が安定します。
- 端末の IP アドレスが変わっても、ゲスト隔離は MAC アドレスに追従します。
端末がランダム MAC アドレスを使う場合は、その SSID または有線セグメントで実際に見えている MAC アドレスを登録してください。
生成規則の確認
設定を生成するか、稼働中の nftables table を確認します。
routerd render nftables --config /usr/local/etc/routerd/router.yaml
sudo nft list table inet routerd_filter
次のような規則を確認します。
set client_policy_guest_devices {
type ether_addr
elements = { 18:ec:e7:33:12:6c }
}
iifname "ens19" ether saddr @client_policy_guest_devices udp dport 53 counter accept
iifname "ens19" ether saddr @client_policy_guest_devices ip daddr 10.0.0.0/8 counter log prefix "routerd client-policy guest-devices deny " drop
ゲスト端末からの動作確認
ゲスト端末から確認します。
curl -4 https://www.google.com/generate_204
curl -4 --connect-timeout 3 http://192.168.1.1/
curl -4 --connect-timeout 3 http://172.18.0.1:8080/
期待する結果は次の通りです。
- public internet は成功します。
- private 宛先は timeout または失敗します。
- DNS、DHCP、NTP は動き続けます。
ルーター側では tcpdump でパケット経路を確認します。
sudo tcpdump -ni ens19 ether host 18:ec:e7:33:12:6c
sudo nft list chain inet routerd_filter forward
private 宛てが拒否されると、生成された ClientPolicy 規則の counter が増えます。
トラブルシューティング
MAC アドレスが一致しない
ルーターから見えている MAC アドレスを確認します。
ip neigh show dev ens19
sudo tcpdump -eni ens19
無線端末は SSID ごとに異なる MAC アドレスを使うことがあります。 スマートフォンやノート PC は private address を使うこともあります。 端末に印字された MAC アドレスではなく、ルーター側 LAN で見えているアドレスを使ってください。
ゲスト端末から private network に届く
次を確認してください。
- 方針が正しい
Interfaceを参照している。 - パケットがそのインターフェースから入っている。
routerd applyで最新の nftables table が導入されている。guestEgressAllowに広い private prefix が入っていない。- 端末側の VPN クライアントなど、ルーターを迂回する経路がない。
ゲスト端末からインターネットに出られない
ClientPolicy は private 宛てと self 宛てを絞ります。
インターネット疎通が失敗する場合は、経路方針、NAT44、DS-Lite、DNS、IP forwarding を確認します。
routerctl status
sysctl net.ipv4.ip_forward
sudo nft list table ip routerd_nat
guestServices の優先順位
guestServices は、ルーター自身のローカルサービスへのアクセスだけを制御します。
private subnet への転送許可ではありません。
転送の例外は guestEgressAllow で表します。
セキュリティ考慮
MAC アドレスによる隔離は実用的ですが、暗号学的な識別ではありません。 悪意ある利用者は、端末を操作できれば trusted MAC アドレスを偽装できます。
ClientPolicy は家庭や小規模オフィス向けの実用的な制御として使ってください。
敵対的な利用者に対する唯一の境界にはしないでください。
より強い設計には次があります。
- VLAN または SSID の分離。
- WPA3 Enterprise または 802.1X。
- switch port isolation。
- 端末ごとの資格情報。
- 専用 guest bridge または VRF。
それらと組み合わせても、ClientPolicy は有用です。
端末分類の意図を routerd のリソースモデルに残せるためです。
OS 対応
Linux nftables に対応しています。
FreeBSD pf は、routerd が FirewallZone と FirewallRule で使う routed filtering path に、同じ MAC ベース分類モデルを持ちません。
そのため routerd は、FreeBSD で ClientPolicy を明示的に未対応として扱います。
弱い no-op 方針として黙って適用しません。
将来の FreeBSD 対応として、bridge 階層のフィルターや専用の layer 2 分離リソースは考えられます。 ただし、routed pf 規則とは等価ではないため、別設計として扱うべきです。
関連リソース
FirewallZone: インターフェースをtrust、untrust、mgmtへ割り当てます。FirewallPolicy: 拒否ログなどの共通動作を有効にします。FirewallRule: MAC 分類に紐付かない例外を表します。DHCPv4Reservation: 分類済み端末へ安定した IPv4 アドレスとホスト名を与えます。PathMTUPolicy: 条件に一致するゲスト転送にも適用されます。ゲスト隔離は MSS clamp を迂回しません。
