CloudEdge Selective Address Mobility Phase G — 詳細実装ガイド

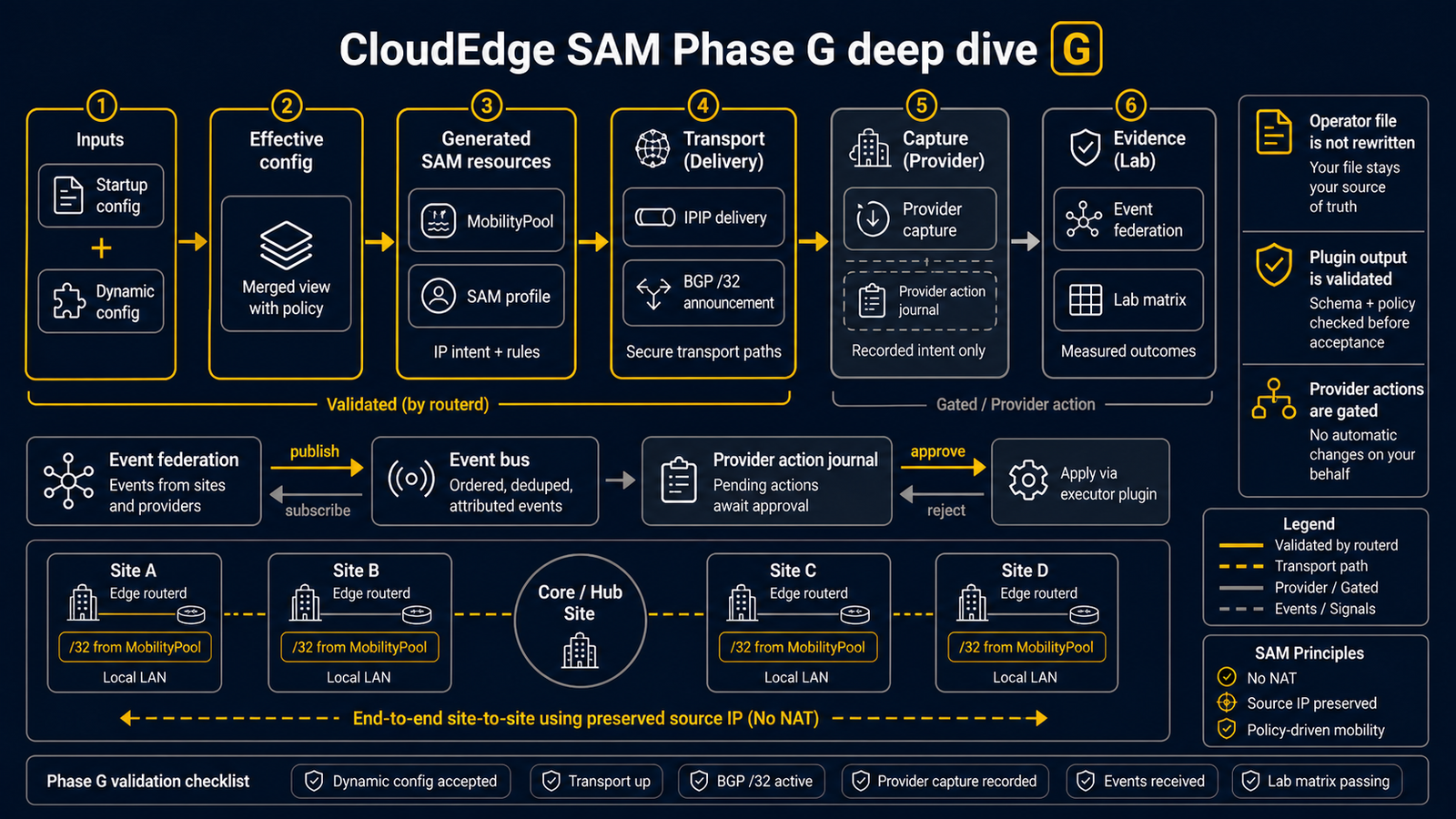

CloudEdge SAM Phase G deep dive の各レイヤー（provider ネットワーク、transport underlay、SAM BGP mobility、Route Reflector 制御、capture 実現、パケットキャプチャ証跡、フェイルオーバー、PMTU 防御）を示す図

本ガイドは Phase G の概要を補足し、CloudEdge SAM の説明やトラブルシューティングで 運用者が必要とする低レベルの詳細を扱います。

  • underlay / transport / overlay の用語整理
  • WireGuard または TunnelInterface のカプセル化と実際の inner/outer パケットビュー
  • iBGP ピア、Route Reflector の動作、BGP /32 所有権、liveness marker
  • RIB 駆動の trap と provider/on-prem の capture 実現
  • AWS / Azure / OCI / on-prem の実装差異
  • 通常のデータプレーンフロー、フェイルオーバー、エンドポイントの追加・削除の動作

現行の Phase G 設計は clean Option B です。BGP が mobility の唯一の真実源です。 以前の mobility 固有の AddressLease、ownershipEpoch、captureEpoch、heartbeat、 route-lowering planner の状態はメインラインから削除されています。これらは歴史的な ADR や Phase G 以前の議論に残っている場合がありますが、現行の CloudEdge SAM を説明 する主要なパスではありません。

1. レイヤーの用語​

CloudEdge の文書では「underlay」を SAM/BGP mobility overlay の下位にある transport の略称として使うことがあります。運用者との会話では 3 つのレイヤーを区別すると 便利です。

レイヤー意味CloudEdge SAM での例
物理/provider ネットワークouter packet を実際に運ぶネットワーク。AWS VPC、Azure VNet、OCI VCN、on-prem WAN、Internet、DirectConnect、ExpressRoute、FastConnect。
overlay transport / underlayrouterd ノードが物理/provider ネットワーク上で BGP とワークロードパケットを運ぶために使うトンネルまたは transport。デフォルトは WireGuard。信頼された underlay では TunnelInterface モード ipip、gre、fou、gue。
SAM/BGP mobility overlay論理的な /32 到達性プレーン。BGP best-path の所有権、liveness marker route、RIB trap、バックグラウンド provider capture。
ワークロードパケットtransport 内部の実際のクライアント/サービストラフィック。src=10.77.60.11、dst=10.77.60.12、プロトコル TCP/UDP/NFS/RPC 等。

CloudEdge 文書で「WireGuard underlay」と呼ぶ場合は、「SAM/BGP mobility overlay の 下位にあるデフォルト transport」と読んでください。物理 provider ネットワークそのもの ではありません。

2. 全体トポロジ​

検証済みの Phase G デモは 4 サイト構成を使用します。

  • on-prem が iBGP Route Reflector ハブとして機能する
  • AWS、Azure、OCI の Cloud Edge Router が transport ネットワーク経由で on-prem RR にピアリングする
  • 各サイトにローカルフェイルオーバー用の active/standby ルーターがある
  • 論理プール内の選択アドレス、例えば 10.77.60.10/32 から 10.77.60.13/32 が BGP /32 パスとして広告・学習される

3. BGP ownership plane​

mobile /32 の所有者は、そのプレフィクスの現在の BGP best path です。 運用者が lease、claim、アドレスごとの provider action を手書きする必要はありません。 routerd は MobilityPool の intent を BGP 広告に投影し、RIB を観測してローカルで 何を実現すべきかを判断します。

要点:

  • 所有するサービス/クライアントアドレスは通常の IPv4 unicast /32 広告
  • marker route はノードの liveness を示し、所有 /32 とは別
  • route policy と community が優先度と identity を表現
  • BGP RIB/FIB の状態がデータプレーンで使われる所有者ビュー
  • provider capture action は現在の BGP mobility path signature でフェンスされる

4. カプセル化: 実際のパケットビュー​

あるサイトがリモートの owner /32 にトラフィックを送信するとき、クライアントパケット は NAT されません。transport が運ぶ inner packet になります。

例: AWS クライアント .11 が Azure の owner .12 と通信。

inner ワークロードパケット:
  src = 10.77.60.11
  dst = 10.77.60.12
  proto = TCP/22, NFS, RPC, FTP, bulk TCP 等

transport カプセル化:
  WireGuard / GRE / IPIP / FOU / GUE が inner packet をラップ。

outer transport パケット:
  src = AWS CER の transport/underlay IP
  dst = Azure CER の transport/underlay IP
  proto = WireGuard なら UDP/51820、GRE、IPIP、UDP-encap 等

物理/provider ネットワーク:
  AWS VPC / WAN / Azure VNet が outer packet を配送。

受信側の CER では:

  1. transport パケットがデカプセル化される。
  2. inner packet は依然として src=10.77.60.11、dst=10.77.60.12 のまま。
  3. 宛先サイトが capture された /32 パスを通じてローカルに配送する。
  4. 応答トラフィックは同じ overlay/BGP 決定パスを逆方向にたどる。

5. 環境ごとの capture 実現​

BGP が到達性を決定します。provider または on-prem の capture が、選択された /32 を 正しいエッジで物理的またはローカルに到達可能にします。

環境capture 方法制御/APIフェイルオーバーの動き注意
AWSENI secondary private IPallow-reassignment 動作の assign-private-ip-addressesactive の marker/path が消えると standby が secondary IP を奪取。ENI 権限と source/dest check の動作を一貫させること。
AzureNIC secondary IP（ipConfig 経由）旧保持者の ipConfig を削除し、新保持者の ipConfig を作成2 ステップの remove/add。リトライは部分障害を処理する必要あり。IP を保持する NIC が一時的に存在しない短い窓がある。executor を冪等にすること。
OCIVNIC secondary private IPassign-private-ip --unassign-if-already-assignedstandby が自身の VNIC に private IP を再割当て。VNIC/private-IP の状態、forwarding、ローカルファイアウォールを検証すること。
On-premproxy ARP + GARPVRRP/CARP 様の mastership でゲートされた OS ネットワーキング、または 1 サイト/1 ルーター/1 オーナーの lab 向けに capture.activeWhen.type: single-routerHA ペアは VRRP master ゲートを使用。単一ルーターサイトは VRRP なしで常時 active capture を選択可。重複 ARP 応答を防止すること。split-brain doctor は大きな音で失敗しなければならない。

provider secondary IP の reconciliation はバックグラウンドの fabric-ingress 実現です。 クラウドネイティブな入口パスにとって重要ですが、overlay 到達性の真実源になっては いけません。

6. 通常の通信シーケンス​

パケットキャプチャで証明すべき不変条件:

  • クライアントのデフォルトゲートウェイが変化していないこと
  • サーバーが元の送信元 /32 を確認できること
  • NAT 変換のシグネチャが現れないこと
  • 選択された /32 宛先のみが CloudEdge SAM に吸収されること
  • bulk/protocol テストが MTU/PMTU によるブラックホールを起こさないこと

7. クラウドフェイルオーバーシーケンス​

provider ごとの動作:

  • AWS: standby の ENI に secondary private IP を再割当て。
  • Azure: 旧 ipConfig を削除し、standby の NIC に新 ipConfig を作成。
  • OCI: --unassign-if-already-assigned で standby の VNIC に private IP を再割当て。
  • On-prem: VRRP master 遷移により新 master のみが proxy ARP/GARP を有効化。

8. On-prem の LAN capture と split-brain 安全性​

BGP はリモート overlay パスを決定できますが、それだけではローカル L2 の ARP 権限を 保護しません。そのため on-prem の capture はローカルでゲートされます。

ルール:

  • capture された /32 アドレスに対して proxy ARP で応答するのは master のみ
  • backup は同じ宣言的 intent を持っていても fail-closed を維持
  • master 遷移時に LAN キャッシュをリフレッシュするため GARP を送信
  • 1 サイト/1 ルーター/1 オーナーの構成では、capture.activeWhen.type: single-router が VRRP ゲートなしの明示的な常時 active proxy-ARP capture モード
  • 重複 proxy ARP 保持者はハード診断障害

9. エンドポイントの追加・削除とルート伝搬​

重要なメッセージ伝搬は BGP の advertise/withdraw であり、mobility 固有の lease/heartbeat 伝搬ではありません。

新規または復旧した /32​

  1. ローカルの owner が eligible になり、所有 /32 と marker を広告。
  2. RR がルートをクラウド/on-prem ピアに反映。
  3. ピアが best path をローカル FIB にインポート。
  4. RIB trap が必要に応じて provider/on-prem の capture reconciliation をトリガー。
  5. データプレーンが新しい owner パスへの転送を開始。

削除または移動した /32​

  1. 旧 owner が /32 を withdraw するか marker が消失。
  2. BGP best path が変化または消失。
  3. path-signature フェンシングにより stale な provider action はスキップ。
  4. 新保持者が広告し capture を実現。
  5. 全ピアが新しい FIB ルートに収束するか状態を解放。

10. PMTU とプロトコル透過性​

カプセル化によりオーバーヘッドが追加されます。そのため CloudEdge は PMTU/MSS を あると便利な診断項目ではなく、データプレーンの不変条件として扱います。

  • EstimateMTU は WireGuard または TunnelInterface のオーバーヘッドに追従。
  • routerd_mss が TCP MSS をクランプしてブラックホールを回避。
  • 信頼パスでは DF ブラックホール緩和が DF セマンティクスの保持より重要な場合に IPv4 force-fragment が利用可能。
  • プロトコル透過性の acceptance は ping だけでなく、FTP active/passive、NFS、RPC/rpcbind、大容量 TCP bulk、DF/no-DF の PMTU プローブを含めるべき。

11. 運用チェックリスト​

CloudEdge SAM の説明やデバッグ時には、このリストを順に確認してください。

  1. 現在の BGP best path owner はどの /32 か？
  2. iBGP セッションとワークロードパケットを運ぶ transport は何か？
  3. inner と outer パケットを別々に観測できるか？
  4. non-owner CER は /32 の best path を FIB にインポートしたか？
  5. provider/on-prem の capture は正しい権限で実行されたか？
  6. stale な provider action は現在の BGP path signature でフェンスされているか？
  7. on-prem の backup は fail-closed で、split-brain doctor はクリーンか？
  8. パケットキャプチャが source 保持と NAT なしを証明しているか？
  9. MSS/PMTU プローブと bulk プロトコルは通過するか？

12. 人間向けの短い説明​

CloudEdge SAM は BGP best-path 駆動の /32 mobility です。routerd は WireGuard 等の transport underlay でサイト間を接続し、iBGP で選択した /32 の owner を学習・広告し、 RIB の変化を trap し、provider secondary IP または on-prem proxy ARP/GARP で ingress を実現し、NAT なしでワークロードパケットを運ぶため、送信元 IP とクライアントの デフォルトゲートウェイの動作が変わりません。
