CloudEdge Selective Address Mobility Phase G — 详细实现指南

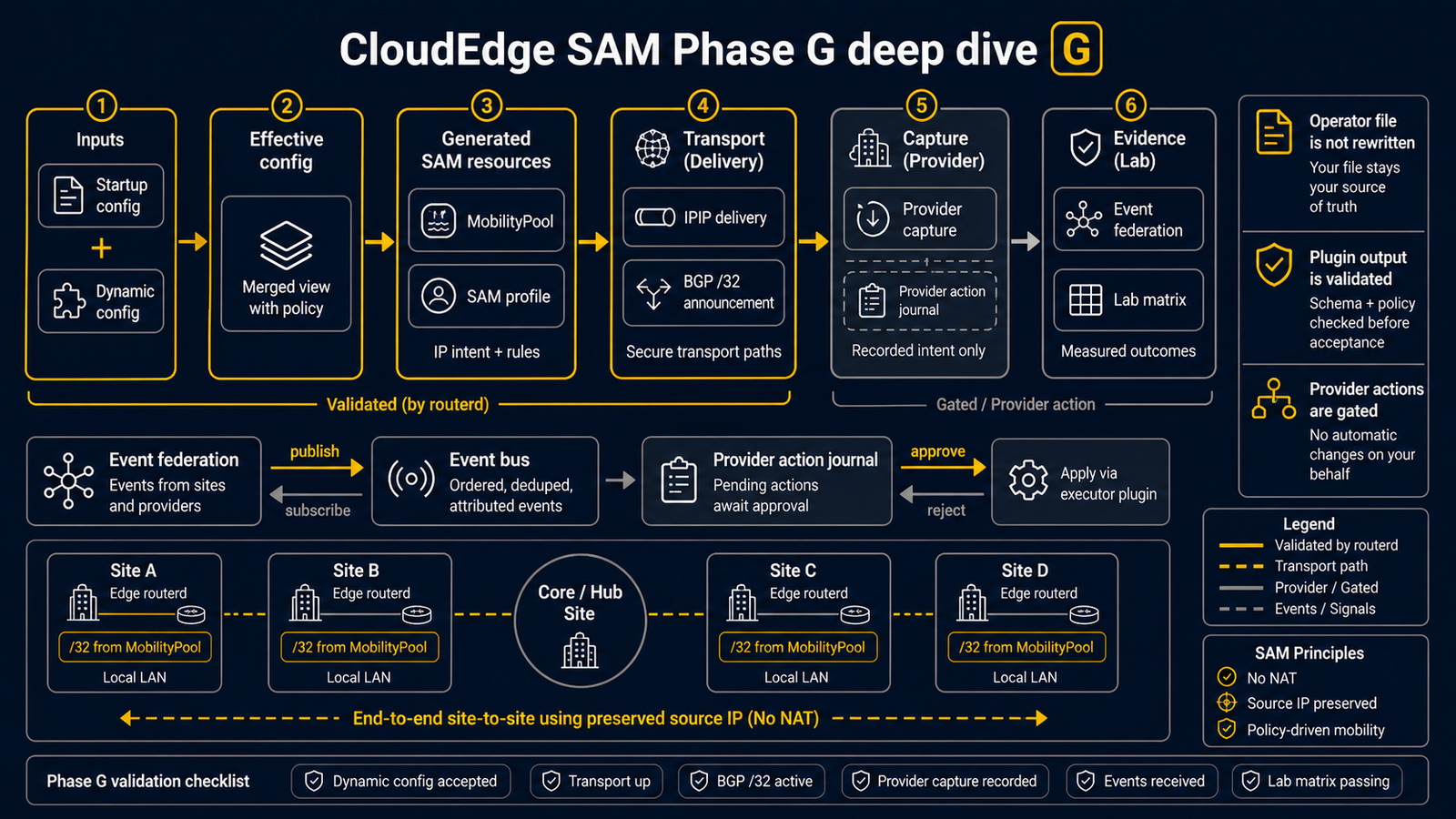

展示 CloudEdge SAM Phase G deep dive 各层（provider 网络、transport underlay、SAM BGP mobility、Route Reflector 控制、capture 实现、数据包捕获证据、故障切换、PMTU 防御）的示意图

本指南补充 Phase G 的概览，涵盖运维人员在解释和排查 CloudEdge SAM 时 需要的低层细节。

  • underlay / transport / overlay 的术语梳理
  • WireGuard 或 TunnelInterface 的封装与实际 inner/outer 数据包视图
  • iBGP peer、Route Reflector 动作、BGP /32 所有权、liveness marker
  • RIB 驱动的 trap 与 provider/on-prem capture 实现
  • AWS / Azure / OCI / on-prem 的实现差异
  • 常规数据平面流程、故障切换、端点的添加和删除动作

当前 Phase G 设计是 clean Option B。BGP 是 mobility 的唯一真实源。 之前的 mobility 专有 AddressLease、ownershipEpoch、captureEpoch、heartbeat、 route-lowering planner 状态已从主线删除。这些可能仍留在历史 ADR 或 Phase G 之前的讨论中，但不是描述当前 CloudEdge SAM 的主要路径。

1. 层次术语​

CloudEdge 文档中有时将"underlay"用作 SAM/BGP mobility overlay 下层 transport 的简称。与运维人员沟通时，区分 3 个层次会很有帮助。

层次含义CloudEdge SAM 中的例子
物理/provider 网络实际承载 outer packet 的网络。AWS VPC、Azure VNet、OCI VCN、on-prem WAN、Internet、DirectConnect、ExpressRoute、FastConnect。
overlay transport / underlayrouterd 节点用于在物理/provider 网络上传输 BGP 和工作负载数据包的隧道或 transport。默认 WireGuard。受信任 underlay 上可用 TunnelInterface mode ipip、gre、fou、gue。
SAM/BGP mobility overlay逻辑的 /32 可达性平面。BGP best-path 所有权、liveness marker route、RIB trap、后台 provider capture。
工作负载数据包transport 内部的实际客户端/服务流量。src=10.77.60.11、dst=10.77.60.12、协议 TCP/UDP/NFS/RPC 等。

CloudEdge 文档中说"WireGuard underlay"时，请读作"SAM/BGP mobility overlay 下层的默认 transport"。不是物理 provider 网络本身。

2. 全局拓扑​

已验证的 Phase G 演示使用 4 站点构型。

  • on-prem 作为 iBGP Route Reflector hub
  • AWS、Azure、OCI 的 Cloud Edge Router 通过 transport 网络与 on-prem RR 建立 peer
  • 每个站点有用于本地故障切换的 active/standby 路由器
  • 逻辑池内的选定地址（例如 10.77.60.10/32 到 10.77.60.13/32）作为 BGP /32 path 广告和学习

3. BGP ownership plane​

mobile /32 的所有者是该前缀当前的 BGP best path。 运维人员无需手动记述 lease、claim 或每地址的 provider action。 routerd 将 MobilityPool 的意图投影为 BGP 广告，观测 RIB 来判断本地 应实现什么。

要点:

  • 所拥有的服务/客户端地址是普通 IPv4 unicast /32 广告
  • marker route 表示节点的 liveness，与所有 /32 分开
  • route policy 和 community 表达优先级与身份
  • BGP RIB/FIB 状态是数据平面使用的所有者视图
  • provider capture action 以当前 BGP mobility path signature 围栏

4. 封装: 实际数据包视图​

当某站点向远程 owner /32 发送流量时，客户端数据包 不做 NAT。它成为 transport 承载的 inner packet。

例: AWS 客户端 .11 与 Azure owner .12 通信。

inner 工作负载数据包:
  src = 10.77.60.11
  dst = 10.77.60.12
  proto = TCP/22, NFS, RPC, FTP, bulk TCP 等

transport 封装:
  WireGuard / GRE / IPIP / FOU / GUE 包裹 inner packet。

outer transport 数据包:
  src = AWS CER 的 transport/underlay IP
  dst = Azure CER 的 transport/underlay IP
  proto = WireGuard 为 UDP/51820、GRE、IPIP、UDP-encap 等

物理/provider 网络:
  AWS VPC / WAN / Azure VNet 投递 outer packet。

接收端 CER:

  1. transport 数据包被解封装。
  2. inner packet 仍为 src=10.77.60.11、dst=10.77.60.12。
  3. 目标站点通过 capture 的 /32 path 本地投递。
  4. 响应流量沿相同 overlay/BGP 决策路径反向行进。

5. 各环境的 capture 实现​

BGP 决定可达性。provider 或 on-prem capture 使选定的 /32 在正确的边缘物理或本地可达。

环境capture 方法控制/API故障切换动作注意
AWSENI secondary private IPallow-reassignment 动作的 assign-private-ip-addressesactive 的 marker/path 消失后 standby 夺取 secondary IP。确保 ENI 权限和 source/dest check 行为一致。
AzureNIC secondary IP（via ipConfig）删除旧持有者的 ipConfig，创建新持有者的 ipConfig2 步 remove/add。重试需处理部分故障。IP 持有 NIC 暂时不存在的短窗口。executor 需幂等。
OCIVNIC secondary private IPassign-private-ip --unassign-if-already-assignedstandby 将 private IP 再分配到自身 VNIC。验证 VNIC/private-IP 状态、forwarding 和本地防火墙。
On-premproxy ARP + GARP由 VRRP/CARP 样的 mastership 门控的 OS 网络，或对单站点/单路由器/单 owner 的 lab 使用 capture.activeWhen.type: single-routerHA 对使用 VRRP master 门控。单路由器站点可选无 VRRP 的常时 active capture。防止重复 ARP 响应。split-brain doctor 必须大声失败。

provider secondary IP 的 reconciliation 是后台 fabric-ingress 实现。 对云原生入口路径很重要，但不得成为 overlay 可达性的真实源。

6. 常规通信序列​

应通过数据包捕获证明的不变量:

  • 客户端的默认网关未变化
  • 服务端能看到原始源 /32
  • 不出现 NAT 变换签名
  • 仅选定的 /32 目标被 CloudEdge SAM 吸收
  • bulk/protocol 测试不因 MTU/PMTU 产生黑洞

7. 云端故障切换序列​

各 provider 动作:

  • AWS: 将 secondary private IP 再分配到 standby ENI。
  • Azure: 删除旧 ipConfig，在 standby NIC 创建新 ipConfig。
  • OCI: --unassign-if-already-assigned 将 private IP 再分配到 standby VNIC。
  • On-prem: VRRP master 转换使仅新 master 启用 proxy ARP/GARP。

8. On-prem 的 LAN capture 与 split-brain 安全性​

BGP 能决定远程 overlay 路径，但仅靠它不能保护本地 L2 ARP 权限。 因此 on-prem capture 在本地门控。

规则:

  • 仅 master 对 capture 的 /32 地址以 proxy ARP 响应
  • backup 即使持有相同的声明式意图也保持 fail-closed
  • master 转换时发送 GARP 以刷新 LAN 缓存
  • 单站点/单路由器/单 owner 构型中，capture.activeWhen.type: single-router 是无 VRRP 门控的显式常时 active proxy-ARP capture 模式
  • 重复 proxy ARP 持有者是硬性诊断失败

9. 端点的添加/删除与路由传播​

关键消息传播是 BGP 的 advertise/withdraw，而非 mobility 专有的 lease/heartbeat 传播。

新增或恢复的 /32​

  1. 本地 owner 变为 eligible，广告所有 /32 和 marker。
  2. RR 将路由反射到云端/on-prem peer。
  3. peer 将 best path 导入本地 FIB。
  4. RIB trap 按需触发 provider/on-prem capture reconciliation。
  5. 数据平面开始向新 owner path 转发。

删除或移动的 /32​

  1. 旧 owner withdraw /32 或 marker 消失。
  2. BGP best path 变化或消失。
  3. path-signature fencing 使 stale provider action 被跳过。
  4. 新持有者广告并实现 capture。
  5. 所有 peer 收敛到新 FIB 路由或释放状态。

10. PMTU 与协议透明性​

封装增加了开销。因此 CloudEdge 将 PMTU/MSS 视为 数据平面不变量，而非可选诊断项。

  • EstimateMTU 跟随 WireGuard 或 TunnelInterface 的开销。
  • routerd_mss 钳制 TCP MSS 以避免黑洞。
  • 受信任路径上，当 DF 黑洞缓解比保持 DF 语义更重要时，可用 IPv4 force-fragment。
  • 协议透明性 acceptance 应包含 ping 之外的 FTP active/passive、NFS、RPC/rpcbind、大容量 TCP bulk、DF/no-DF PMTU 探测。

11. 运维检查清单​

解释或调试 CloudEdge SAM 时，按此清单依次确认。

  1. 当前 BGP best path owner 持有哪些 /32？
  2. 承载 iBGP 会话和工作负载数据包的 transport 是什么？
  3. 能否分别观测 inner 和 outer 数据包？
  4. non-owner CER 是否将 /32 的 best path 导入了 FIB？
  5. provider/on-prem capture 是否以正确权限执行？
  6. stale provider action 是否被当前 BGP path signature 围栏？
  7. on-prem backup 是否 fail-closed，split-brain doctor 是否干净？
  8. 数据包捕获是否证明了 source 保持和 NAT 无？
  9. MSS/PMTU 探测和 bulk 协议是否通过？

12. 面向人类的简短说明​

CloudEdge SAM 是 BGP best-path 驱动的 /32 mobility。routerd 以 WireGuard 等 transport underlay 连接站点，通过 iBGP 学习和广告选定 /32 的 owner， trap RIB 变化，以 provider secondary IP 或 on-prem proxy ARP/GARP 实现 ingress， 以 NAT 无方式传输工作负载数据包，因此源 IP 和客户端的 默认网关行为不变。
