ADR 0009: 可插拔 overlay underlay（ipip / gre，然後 fou / gue）

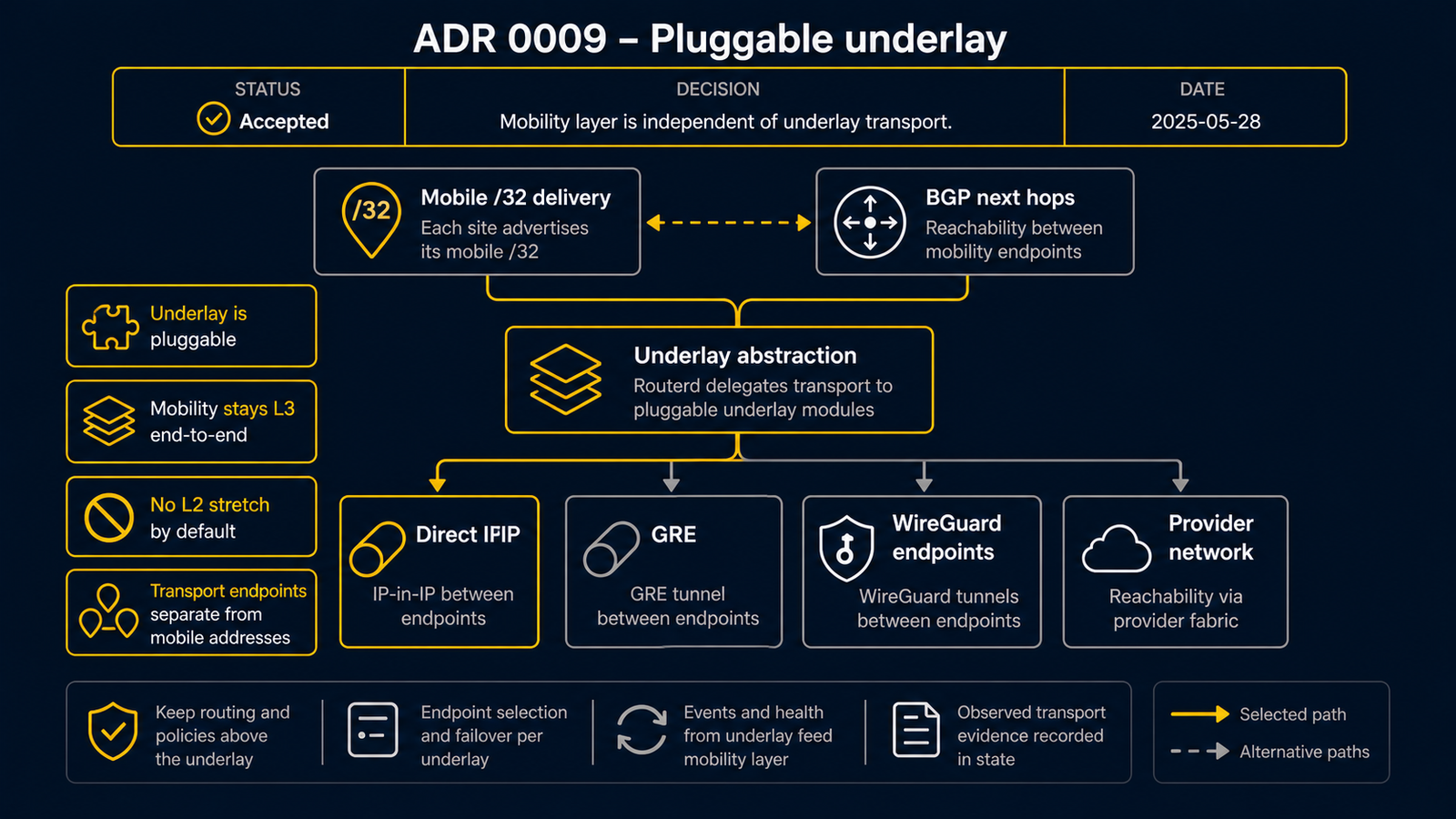

ADR 0009 的示意圖。TunnelInterface、IPIP 或 GRE 投遞、可選的 WireGuard 加密 underlay、MTU 開銷推導、MSS clamp 的安全性

狀態​

已提議。核准為實驗性實作 — 2026-06-01。

以 CloudEdge overlay/SAM 資料平面（ADR 0006、 Selective Address Mobility）和 zone 無關的 PMTU/MSS clamp（#53/#68）為基礎。實驗性。

背景​

CloudEdge overlay（OverlayPeer）目前使用 WireGuard 作為唯一已實作的 underlay。 在可信的私有 underlay — ExpressRoute、DirectConnect、FastConnect、VPC/VNet 對等 — 上，WireGuard 的加密是冗餘的，約 80 位元組的開銷純粹是代價。當 underlay 已經可信時， 我們希望操作員能選擇更輕量、低開銷的 L3 傳輸，而不改變位址的投遞方式。

Overlay 已在適當的接縫處抽象（程式碼中已確認）：

  • 投遞與 underlay 無關。 hybrid.RouteTarget(peer) 將 OverlayPeer.Underlay.Type 對映到 (device, gateway)，/32 投遞路由 （RemoteAddressClaim / HybridRoute）指向該裝置。新增傳輸只需 新增 switch 分支。
  • MTU / MSS clamp 已參數化。 hybrid.EstimateMTU = underlayMTU(interface) − overheadFor(type)。zone 無關的 clamp 遵循 EstimateMTU。新傳輸只需 開銷值和介面 MTU，clamp 即自動跟隨。

唯一實質的缺口：裝置建立是 WireGuard 專有的（專用的 WireGuardInterface Kind + 控制器）。新的 L3 傳輸需要 「建立隧道裝置」的等價資源 + 控制器。

決策​

新 Kind TunnelInterface（hybrid.routerd.net/v1alpha1）​

WireGuardInterface 的鏡像：一個 OS 隧道裝置的 desired state 資源。 OverlayPeer.Underlay 保持為投遞選擇的參考。TunnelInterface 是 裝置 desired state — 清晰的分離（OverlayPeer 的內聯欄位會 為每個 peer 增殖裝置規格，使裝置的所有權/冪等性/刪除變得模糊）。

Phase 1 欄位：

  • mode: ipip | gre。
  • local、remote: underlay（實體）端點 IP（必需）。
  • address: overlay 內側位址（可選。否則與 WireGuard 相同，由 ipv4-static-address 控制器設定）。
  • mtu（可選）、ttl（可選，預設 64）、key（僅 GRE。設定時 +4 開銷）。
  • trustedUnderlay: true — 必需（參見安全性）。

Phase 2 在同一 Kind 上擴充 IPIP-over-UDP：

  • mode: fou | gue 表示帶 Linux UDP 封裝（encap fou 或 encap gue）的 ipip 隧道裝置。
  • encapSport、encapDport: 本機 UDP 來源/監聽埠和 peer 目的埠。 fou/gue 時兩者必需。

OverlayPeer.Underlay.Type 列舉增加 ipip、gre、fou、gue。 .Interface 按名稱參考 TunnelInterface。

新控制器 tunnel​

reconcile TunnelInterface 的 framework.FuncController（Phase 1 僅 Linux。 其他平台報告 unsupported 狀態而非使鏈報錯）：

  • 基於 argv 的 ip 呼叫（非字串拼接 shell）。ip link show → add/modify/ip link del 實現冪等：
    • ip link add <dev> type ipip|gre local <L> remote <R> ttl <t> [key <k>]
    • fou/gue 時：ip fou add port <sport> ipproto 4|gue，然後 ip link add <dev> type ipip local <L> remote <R> ttl <t> encap fou|gue encap-sport <sport> encap-dport <dport>
    • ip link set <dev> mtu <m> up
  • 位址由現有 ipv4-static-address 控制器處理（與 WireGuard 相同）。
  • 狀態: phase、device、mode、local、remote、mtu。

開銷、投遞、MTU​

  • overheadFor: ipip = 20、gre = 24（外層 IPv4 20 + GRE base 4）、fou = 28 （外層 IPv4 + UDP）、gue = 32（外層 IPv4 + UDP + 最小 4 位元組 GUE 標頭）。 GRE key 時 +4。
  • RouteTarget: ipip、gre、fou、gue → (device, "")（/32 路由 與 WireGuard 相同指向隧道裝置）。
  • EstimateMTU 和 PMTU/MSS clamp 自動跟隨。pathMTUResourceMTU 回退中 增加 TunnelInterface 預設值（或 spec.mtu 生效）。

驗證​

  • OverlayPeer.Underlay.Type 列舉 += ipip、gre、fou、gue。
  • TunnelInterface: mode ∈ {ipip, gre, fou, gue}。local/remote 必需，有效 IP。 trustedUnderlay == true 必需（否則以清晰訊息拒絕）。 MTU/TTL/key/encap 埠的範圍檢查。

安全性（硬性不變量）​

ipip、gre、fou、gue 既不加密也不驗證 — 與 WireGuard 根本不同。 僅在已可信的 underlay 上才安全。

  • WireGuard 保持為預設。
  • TunnelInterface 除非設定 trustedUnderlay: true 否則被拒絕 — 操作員對 underlay 為明文的明確確認。僅靠文件/doctor 的 警告太弱。這是驗證閘門。

階段劃分​

  • Phase 1: TunnelInterface Kind + tunnel 控制器 （Linux ipip/gre）+ trustedUnderlay 閘門 + RouteTarget/開銷/MTU + 驗證 + 單元/fixture 測試 + 範例組態。測試包含 刪除順序不變量：OverlayPeer/claim 刪除使 /32 路由下線， TunnelInterface 刪除輸出裝置刪除計畫。路由安裝 需要容許裝置不存在的情況。
  • Phase 2（已實作）: fou / gue（IPIP-over-UDP）。GRE-over-FOU/GUE 有意不公開。需要 inner-mode 欄位或複合型別字串。 增加 ip fou add 的 encap-port 設定。最小標頭開銷假設 連同現有的顯式 mtu 逃脫艙口一起記錄。
  • Phase 3: FreeBSD（gif for ipip、gre）— 組態/狀態介面不同， 不塞入 Linux 控制器。
  • Phase 4: 防火牆自動打洞（raw ipip = IP proto 4、gre = IP proto 47、 fou/gue = UDP）+ doctor hybrid 檢查。

結論​

  • 操作員為可信 underlay 取得輕量的 overlay 傳輸。 投遞和 MSS clamp 無需更改，自動跟隨新的開銷。
  • 加密的權衡是明確的且有閘門控制（trustedUnderlay: true）， 不會在不可信路徑上誤選輕量傳輸。
  • TunnelInterface 是通用的裝置 desired state 資源， Phase 2-3 可擴充（encap、FreeBSD）而無需觸及投遞/MTU 接縫。
  • WireGuard 的行為和現有部署不受影響（預設不變）。
