CloudEdge Selective Address Mobility (Phase G) — 説明図

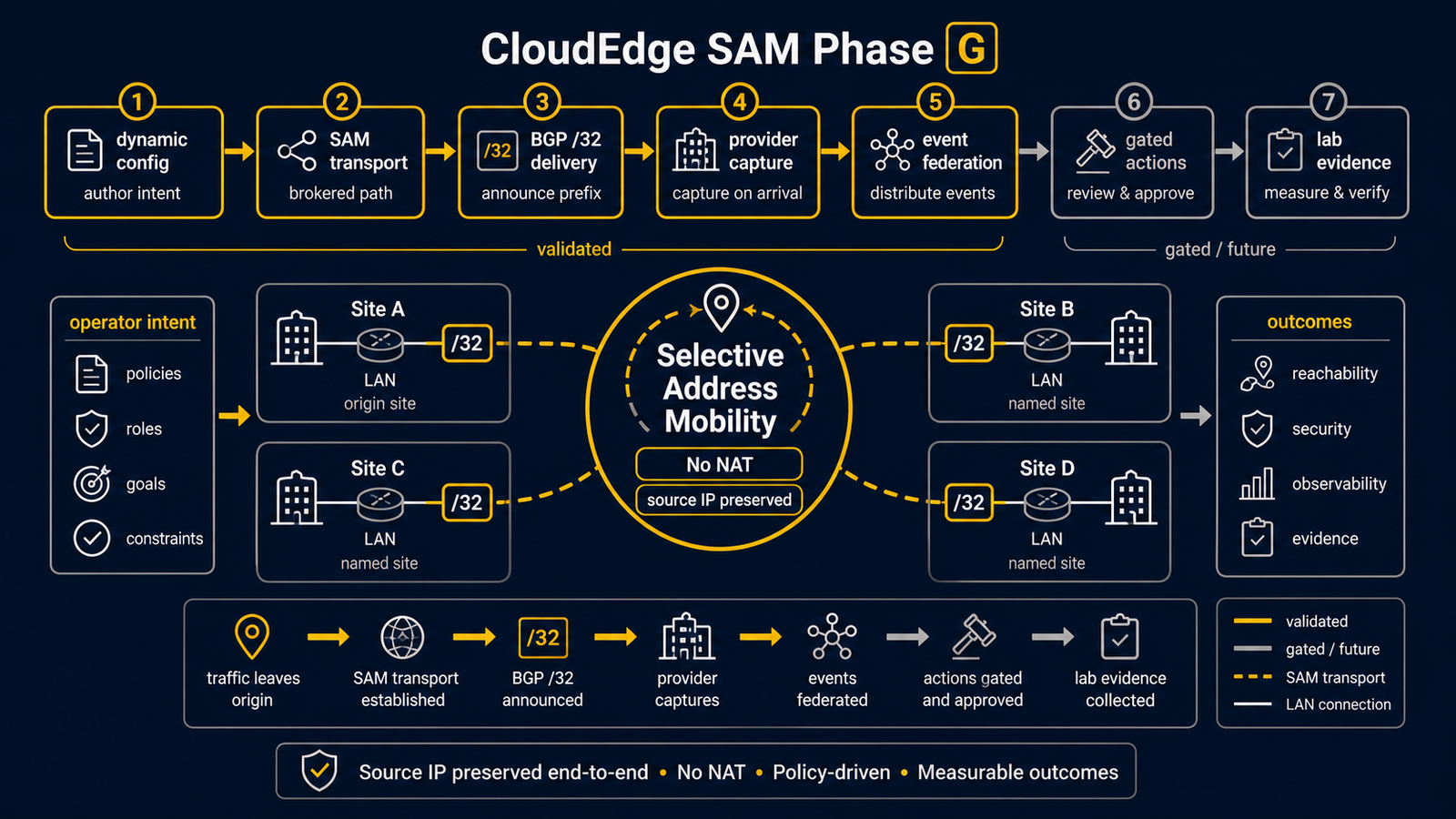

CloudEdge SAM Phase G は、AWS / Azure / OCI / on-prem をまたいで選択した /32 サービス/クライアントアドレスを、NAT なし・source IP 保持・default gateway 不変で到達可能にし、ルーターノード障害時に同一サイトの standby が自律的に所有権を取得して L3 到達性を復旧する仕組みです。

設計の核は clean Option B:

ownership = BGP best-path — /32 の所有者は BGP の最良経路が決める（中央ロックや lease/epoch を持たない単一の真実源）。
liveness = per-node marker — 各ノードが overlay /32 + identity community の marker を広告。active marker の消失が failover トリガ。
trap = RIB-driven — RIB の変化（remote-owned /32 の best-path）を routerd が trap。
seize = liveness-driven — active marker 消失で同一サイトの standby が seize。

1. トポロジ — overlay + iBGP hub-spoke

各サイトの routerd は WireGuard overlay 上で iBGP を張り、on-prem の Route-Reflector(RR) をハブにする hub-spoke 構成。

logical /24 = 10.77.60.0/24。各 site の owner /32（例 on-prem .10 / AWS .11 / Azure .12 / OCI .13）を全 site から到達可能にする。
underlay は default WireGuard。trusted private 接続では ipip / gre / fou / gue も選択可（Phase G P2-a, ADR 0009）。

2. 所有権と自律フェイルオーバー

active が所有 /32 と liveness marker を高 local-pref で広告。ノード障害で marker が withdraw されると、同一サイトの standby が 手動操作ゼロで seize する。

実測収束時間（acceptance）: AWS 16.9s / Azure 56.7s / OCI seize / on-prem VRRP 8s、すべて manualProviderAction=false（自律）。目標 60s 以下。

3. capture の実現 — trap から各 provider / on-prem へ

RIB の best-path 変化を trap し、cloud では provider secondary IP、on-prem では VRRP-master gated な proxy-ARP + GARP で /32 を捕捉する。

on-prem は VRRP-master hard-gate: master のみ proxy-ARP/GARP を出し、backup は fail-closed（proxy_arp=0、ARP 応答しない）。routerctl doctor hybrid が split-brain を deterministically FAIL（loop-free by design）。
cloud capture の provider mutation は最小権限 identity（AWS ENI-scoped / OCI compartment / Azure custom role）で自律実行。

4. データプレーン不変条件

NAT なし — translation signature が出ない（tcpdump で確認）。
source IP 保持 — server から見える source は client の /32。
default gateway 不変 — client の既定経路は変わらない。
MTU/PMTU — overlay 実効 MTU に追従して MSS clamp(routerd_mss)、必要なら IPv4 force-fragment(P2-b, ADR 0013, default off)で DF blackhole を回避。
透過性 acceptance: FTP(active/passive) / NFS / RPC(rpcbind) / 100MB bulk が fragment/blackhole なく完走（source 保持・no-NAT 確認済）。

5. 旧モデルとの対比

複数の真実源（lease / epoch / heartbeat / action journal）が絡む複雑さを撤去し、 BGP を唯一の ownership plane にしたことで、ネットワーク的に説明しやすく堅牢になった。
