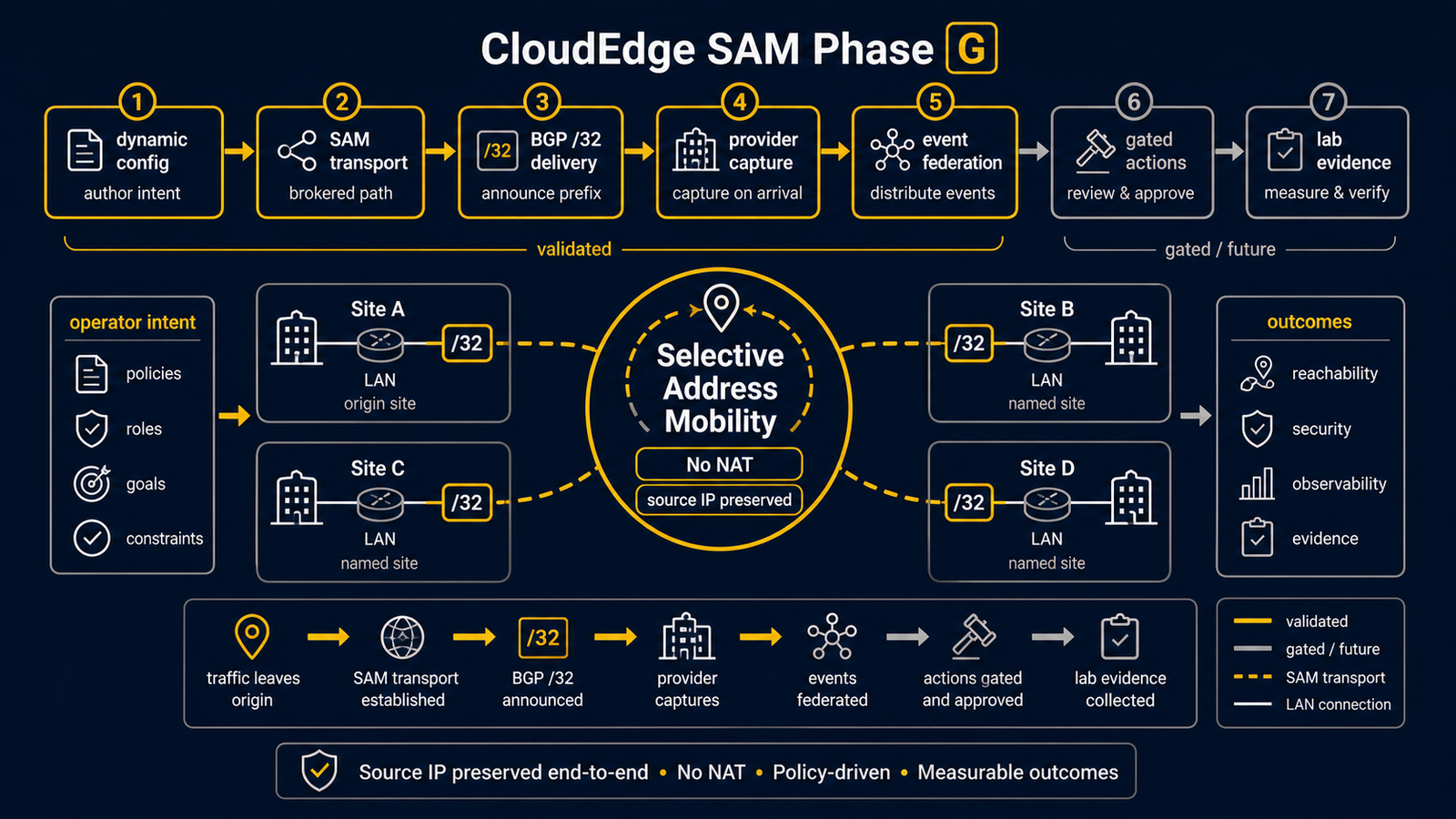

CloudEdge Selective Address Mobility (Phase G) — 說明圖

展示 SAMTransportProfile IPIP 投遞（可選 WireGuard underlay 上）、BGP /32 所有權和 liveness marker、provider 或 on-prem capture、NAT 無 source 保持的 CloudEdge SAM Phase G 示意圖

CloudEdge SAM Phase G 跨 AWS / Azure / OCI / on-prem 使選定的 /32 服務/用戶端位址以 NAT 無、source IP 保持、default gateway 不變的方式可達，並在路由器節點故障時由同一站點的 standby 自主取得所有權，恢復 L3 可達性。

設計的核心是 clean Option B:

ownership = BGP best-path — /32 的擁有者由 BGP 最佳路徑決定（無中央鎖或 lease/epoch 的單一真實源）。
liveness = per-node marker — 每個節點廣告 overlay /32 + identity community 的 marker。active marker 消失即觸發 failover。
trap = RIB-driven — RIB 變化（remote-owned /32 的 best-path）由 routerd trap。
seize = liveness-driven — active marker 消失後同一站點的 standby seize。

1. 拓撲 — SAM transport + iBGP hub-spoke

每個站點的 routerd 在 SAMTransportProfile 產生的 IPIP transport 上建立 iBGP，以 on-prem Route-Reflector(RR) 為 hub 的 hub-spoke 構型。需要加密的環境中 WireGuard 作為 endpoint 專用 underlay 鋪設在下方。

邏輯 /24 = 10.77.60.0/24。每個站點的 owner /32（例如 on-prem .10 / AWS .11 / Azure .12 / OCI .13）從所有站點均可達。
預設投遞為 IPIP。使用 WireGuard 時 AllowedIPs 僅限 transport endpoint prefix，mobile /32 由 BGP 和 FIB 處理。

2. 所有權與自主故障切換

active 以高 local-pref 廣告所有 /32 和 liveness marker。節點故障導致 marker withdraw 後，同一站點的 standby 零手動操作seize。

實測收斂時間（acceptance）: AWS 16.9s / Azure 56.7s / OCI seize / on-prem VRRP 8s，全部 manualProviderAction=false（自主）。目標 60s 以下。

3. capture 的實現 — 從 trap 到各 provider / on-prem

trap RIB 的 best-path 變化，雲端透過 provider secondary IP，on-prem 透過 VRRP-master gated 的 proxy-ARP + GARP 捕獲 /32。

on-prem 是 VRRP-master hard-gate: 僅 master 對 proxy-ARP/GARP 做出回應，backup fail-closed（proxy_arp=0，不回應 ARP）。routerctl doctor hybrid 對 split-brain 確定性 FAIL（設計上無迴圈）。
cloud capture 的 provider mutation 以最小權限 identity（AWS ENI-scoped / OCI compartment / Azure custom role）自主執行。

4. 資料平面不變量

NAT 無 — 不出現 translation 簽章（tcpdump 確認）。
source IP 保持 — server 看到的 source 是 client 的 /32。
default gateway 不變 — client 的預設路由不改變。
MTU/PMTU — 跟隨 overlay 有效 MTU 做 MSS clamp(routerd_mss)，必要時 IPv4 force-fragment(P2-b, ADR 0013, 預設關閉)迴避 DF blackhole。
透明性 acceptance: FTP(active/passive) / NFS / RPC(rpcbind) / 100MB bulk 無 fragment/blackhole 完走（source 保持、no-NAT 確認）。

5. 與舊模型的對比

撤除了多個真實源（lease / epoch / heartbeat / action journal）交織的複雜度， BGP 作為唯一的 ownership plane，使網路解釋更簡明、更健壯。
