CloudEdge Selective Address Mobility (Phase G) — 说明图

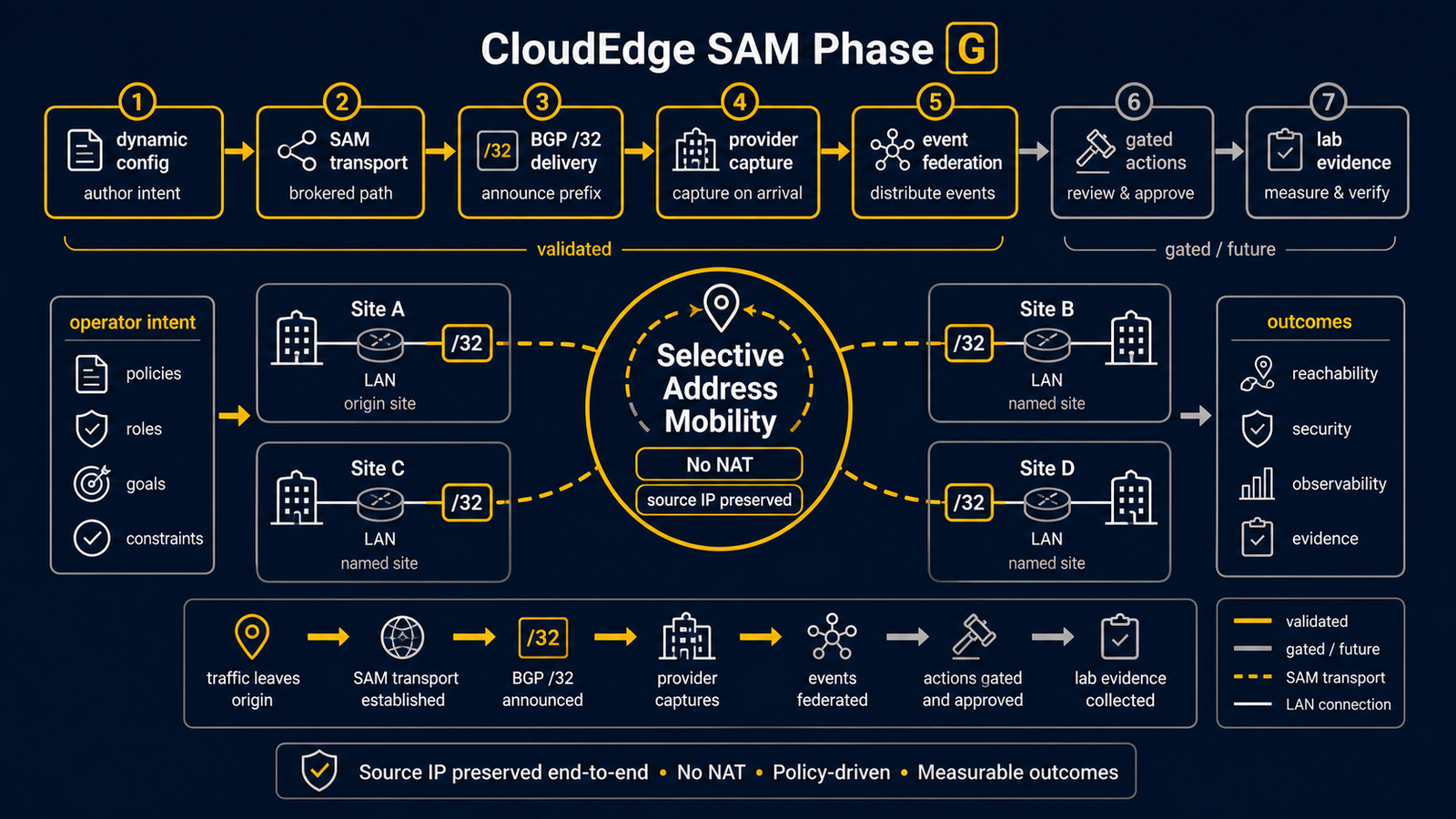

展示 SAMTransportProfile IPIP 投递（可选 WireGuard underlay 上）、BGP /32 所有权和 liveness marker、provider 或 on-prem capture、NAT 无 source 保持的 CloudEdge SAM Phase G 示意图

CloudEdge SAM Phase G 跨 AWS / Azure / OCI / on-prem 使选定的 /32 服务/客户端地址以 NAT 无、source IP 保持、default gateway 不变的方式可达，并在路由器节点故障时由同一站点的 standby 自主获取所有权，恢复 L3 可达性。

设计的核心是 clean Option B:

ownership = BGP best-path — /32 的所有者由 BGP 最优路径决定（无中央锁或 lease/epoch 的单一真实源）。
liveness = per-node marker — 每个节点广告 overlay /32 + identity community 的 marker。active marker 消失即触发 failover。
trap = RIB-driven — RIB 变化（remote-owned /32 的 best-path）由 routerd trap。
seize = liveness-driven — active marker 消失后同一站点的 standby seize。

1. 拓扑 — SAM transport + iBGP hub-spoke

每个站点的 routerd 在 SAMTransportProfile 生成的 IPIP transport 上建立 iBGP，以 on-prem Route-Reflector(RR) 为 hub 的 hub-spoke 构型。需要加密的环境中 WireGuard 作为 endpoint 专用 underlay 铺设在下方。

逻辑 /24 = 10.77.60.0/24。每个站点的 owner /32（例如 on-prem .10 / AWS .11 / Azure .12 / OCI .13）从所有站点均可达。
默认投递为 IPIP。使用 WireGuard 时 AllowedIPs 仅限 transport endpoint prefix，mobile /32 由 BGP 和 FIB 处理。

2. 所有权与自主故障切换

active 以高 local-pref 广告所有 /32 和 liveness marker。节点故障导致 marker withdraw 后，同一站点的 standby 零手动操作seize。

实测收敛时间（acceptance）: AWS 16.9s / Azure 56.7s / OCI seize / on-prem VRRP 8s，全部 manualProviderAction=false（自主）。目标 60s 以下。

3. capture 的实现 — 从 trap 到各 provider / on-prem

trap RIB 的 best-path 变化，云端通过 provider secondary IP，on-prem 通过 VRRP-master gated 的 proxy-ARP + GARP 捕获 /32。

on-prem 是 VRRP-master hard-gate: 仅 master 对 proxy-ARP/GARP 做出响应，backup fail-closed（proxy_arp=0，不响应 ARP）。routerctl doctor hybrid 对 split-brain 确定性 FAIL（设计上无环路）。
cloud capture 的 provider mutation 以最小权限 identity（AWS ENI-scoped / OCI compartment / Azure custom role）自主执行。

4. 数据平面不变量

NAT 无 — 不出现 translation 签名（tcpdump 确认）。
source IP 保持 — server 看到的 source 是 client 的 /32。
default gateway 不变 — client 的默认路由不改变。
MTU/PMTU — 跟随 overlay 有效 MTU 做 MSS clamp(routerd_mss)，必要时 IPv4 force-fragment(P2-b, ADR 0013, 默认关闭)回避 DF blackhole。
透明性 acceptance: FTP(active/passive) / NFS / RPC(rpcbind) / 100MB bulk 无 fragment/blackhole 完走（source 保持、no-NAT 确认）。

5. 与旧模型的对比

撤除了多个真实源（lease / epoch / heartbeat / action journal）交织的复杂度， BGP 作为唯一的 ownership plane，使网络解释更简明、更健壮。
