ADR 0012: BGP /32 位址行動性

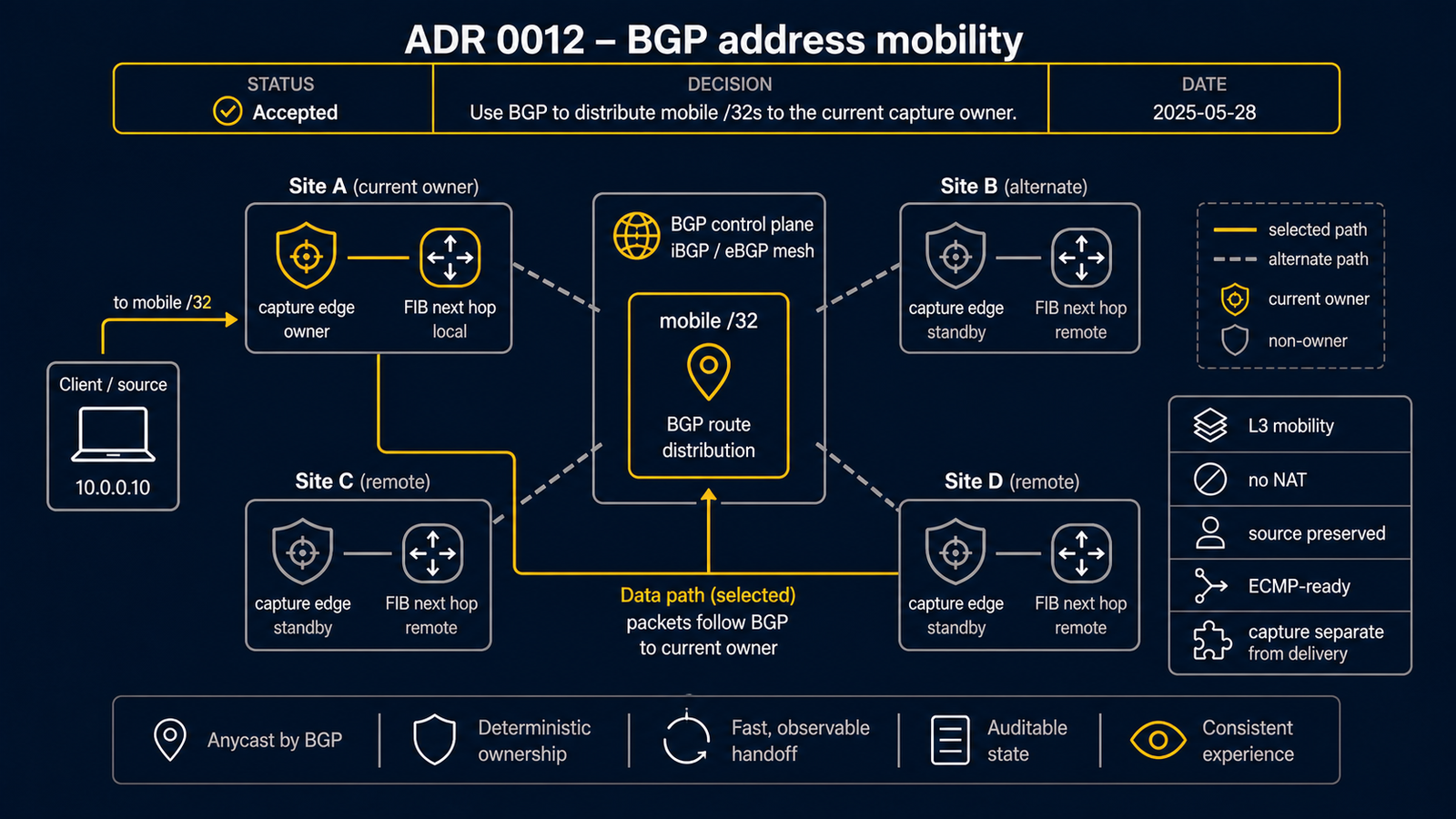

ADR 0012 的示意圖。將 lease 和 epoch 所有權替換為 BGP best-path /32 通告，活性標記、Route Reflector 路徑、FIB 匯入、後台 provider capture

狀態​

已核准。Phase 1 的 Clean Option B 已實作至 B6/B7 — 2026-06-03。

ADR 0006、 ADR 0008、 ADR 0010、 ADR 0011 為 CloudEdge 行動性資料平面 引入的自訂 overlay 可達性正本被替換。舊有的 provider action、VRRP、 doctor 安全機制作為後台 reconciliation 和本機 capture 守衛保留在範圍內。

背景​

CloudEdge 的 Selective Address Mobility 最初從 routerd 專有控制平面 建構 overlay 可達性：

  • Event Federation 傳遞 observed/expired/heartbeat 事實；
  • mobility 控制器將這些事件投影為 AddressLease 列；
  • planner 將 lease 下降為 AddressMobilityDomain、RemoteAddressClaim、 provider ActionPlan、captureEpoch、ownershipEpoch 狀態；
  • SAM 將產生的 claim 下降為路由、proxy-ARP、provider secondary-IP action；
  • provider action 控制器核准/執行雲端 mutation。

這證明了產品路徑，但也使故障切換依賴於一條長的 routerd 專有鏈。 實際 4-site 測試中，overlay/雲端故障切換受限於 reconcile tick、 lease/epoch 投影、action 匯入/自動執行、provider API 行為、 雲端 fabric 傳播。最近的冒煙結果顯示 AWS/OCI 雲端故障切換約需 120 秒， 而目標是 60 秒以下，overlay 流量最好在秒級。

routerd 已隨附基於 GoBGP 的 routerd-bgp daemon 和 BGP 控制器。 現有介面可完成 GoBGP 啟動、peer 和策略組態、透過 AddPath 通告 靜態 IPv4/IPv6 unicast 前綴、透過 DeletePath 撤回、 觀測 best path / 匯入 Linux IPv4 FIB。GoBGP v3.37.0 也支援 EVPN Type-2/Type-5 和 MAC mobility 序號，但 routerd 目前的 BGP 資源模型和 FIB syncer 僅公開 IPv4/IPv6 unicast。 最快的有用切入點是普通的 IPv4 unicast /32 行動性，而非 EVPN。

雲 provider fabric 是另一個約束。AWS VPC 路由表、Azure UDR/Route Server、 OCI VCN 路由表不會自動跟隨 VM 私有 GoBGP overlay 通告，除非 組態了顯式的雲端路由整合。provider 的 secondary-IP 配置、路由表目標變更、 Azure Route Server 等 provider 服務在雲原生入口時可能仍然需要。 BGP 可以將 provider API 呼叫從 overlay 可達性的關鍵路徑中移除， 但並不消除 provider 入口問題。

決策​

將 CloudEdge 行動性的overlay 可達性正本遷移到 BGP RIB：

  • MobilityPool 中的每個所擁有位址表示為 IPv4 unicast /32 BGP 通告。
  • 位址的 owner 是在該 /32 的 BGP best-path 選擇中勝出的節點。
  • 非 owner 從 BGP best path 學習遠端所擁有位址，透過 BGP FIB importer 而非產生的 SAM 投遞路由安裝 overlay 投遞路由。
  • 行動性轉移表示為 BGP withdraw/advertise 和路徑優先順序變更。 操作員意圖透過 MobilityPool 保持宣告式。操作員無需 手動記述 lease、claim 或 provider action。
  • best-path 仲裁優先使用標準 unicast 屬性： LOCAL_PREF/MED/communities + 確定性路由策略。可能新增 路由序列 community 以提高可觀測性，但普通 BGP 不將 「新序列勝出」作為原生規則。
  • EVPN 明確延後。EVPN Type-2 MAC/IP 行動性是未來的互通選項， 不是 Phase 1 的機制。

Provider secondary-IP 和轉送 action 降級為後台 reconciliation：

  • 對透過 VPC/VNet/VCN 進入的雲端 fabric 入口路徑仍然需要。 作為已建立的 routerd overlay 路徑的替代。
  • 從相同的 BGP 行動性檢視和 provider 清單/action 日誌 進行 eventual reconcile。
  • 不得成為 overlay 可達性的正本。

On-prem LAN capture 保持本機：

  • VRRP master 閘門、proxy-ARP、GARP、非 master 的 fail-closed 行為、 重複持有者 doctor 檢查維持不變。
  • BGP 決定遠端 overlay 可達性。不替換本機 L2/ARP 權限守衛。

Clean Option B 的最終狀態​

預發布實作直接以 BGP 作為行動性的正本：

  • 所有權: 行動 /32 的 owner 是該前綴目前的 BGP best path。 沒有單獨的 AddressLease、ownership epoch、capture epoch 登錄檔。
  • 投遞: 非 owner 將 BGP best path 匯入本機 FIB， 透過 overlay next hop 路由 /32。MobilityPool 的 route-mode 規劃和產生的 SAM 投遞 claim 不在主線中。
  • Capture/trap: 雲端 provider secondary-IP action 從 BGP best-path 檢視和 本機放置衍生。不是 overlay 可達性的前提，而是 後台 fabric 入口 reconciliation。
  • Fencing: provider action 攜帶目前行動性路徑簽章 （mobilityPathSig）+ desired 持有者和 observed provider/日誌轉換。 當 desired BGP path 不再匹配時 stale action 被跳過。 舊有 ownership/capture epoch 資料表已刪除。
  • 活性: 行動性故障切換依賴 BGP withdrawal 和 best-path 收斂。 快速故障偵測由渲染到 FRR bfdd 的 BFD 資源提供。 BGP hold 計時器作為 BFD 不穩定時路由 withdrawal 的非破壞性權威保留。 自訂行動性心跳/staleness 投影已刪除。
  • On-prem LAN 權限: VRRP master 閘門、proxy-ARP、GARP、 非 master fail-closed 行為、重複 proxy-ARP doctor 檢查作為本機安全機制維持。
  • 刪除的狀態: B6 中實體刪除了行動性 lease、ownership epoch、capture epoch、 deprovision 標記的資料表和 API。該階段淨減約 6,200 列。

非目標​

  • Phase 1 不實作 EVPN。
  • Phase 1 不刪除 provider executor。
  • 不聲稱僅 BGP 即可解決雲原生入口。
  • 不新增共識、etcd、Raft、單寫入者 lease 資料庫。
  • 不要求操作員為每個位址記述動態 BGP path 資源。
  • 不全域刪除 Event Federation。在 BGP path 證明後 僅退役行動性專有的使用。

模型​

預期穩態對映：

現有概念BGP 行動性概念
AddressLease 活躍 ownerpool/address/32 的 BGP best path
observed owner 事件本機 /32 advertise
expired/released 事件本機 /32 withdraw
staticOwnedAddresses所有成員的靜態本機 /32 advertise
F3 交接release/withdraw 屏障，隨後新 owner advertise
RemoteAddressClaim 投遞路由匯入的 BGP /32 FIB 路由
capture 放置的活躍成員路徑優先順序 / origin 合格性
overlay 路由的 ownershipEpoch/captureEpochbest-path 檢視和可選路由中繼資料
provider secondary-IP action後台 fabric 入口 reconciliation
on-prem proxy-ARP 權限不變的 VRRP master 閘門

Phase 1 範圍​

Phase 1 建構了 BGP unicast path，並在發布前刪除了被替換的自訂 行動性 planner/狀態路徑。

  1. 為 routerd 產生的 /32 通告新增來源感知的動態 BGP path 管理。
  2. 將 MobilityPool 的 owner 狀態投影到 BGP 通告。
  3. 消費 BGP best path 作為遠端位址投遞檢視。
  4. 將故障切換和靜態交接的 overlay 可達性遷移到 BGP withdraw/advertise。
  5. 將 provider secondary-IP 處理轉換為後台 reconciliation。
  6. 對等證明後刪除舊有 lease/planner/epoch 路徑。

結論​

正面影響：

  • Overlay 故障切換變成路由收斂問題，而非 routerd 專有的 lease/action/provider 序列工作流。
  • 設計與 BGP 服務 VIP 和 pod/服務路由通告等 Kubernetes 邊緣模式對齊。
  • 最複雜的自訂狀態（AddressLease 投影、capture 放置、 capture/ownership epoch 規劃、deprovision 標記）可在 遷移後大幅精簡。
  • D3/D5/D6/D7 的 overlay 可達性可在雲 provider secondary-IP reconciliation 仍掛起時收斂。

負面影響 / 風險：

  • 普通 BGP 需要顯式策略以避免相同前綴通告的歧義。 序列 community 不是原生 fencing token。
  • 除非部署也組態了雲端路由整合，否則在後台 provider 狀態追上之前 provider fabric 入口可能不可用。
  • 現有的實際展示和 acceptance 探針需要區分 overlay 可達性與 雲原生入口。
  • routerd 的 GoBGP 觀測目前基於輪詢。Phase 1 可能需要新增事件驅動的 WatchEvent 路徑，否則 BGP 路由安裝迴圈會殘留輪詢延遲。
  • 腦裂防止仍依賴 VRRP/provider fencing/doctor 檢查。 BGP best path 選擇一條轉送路徑，但僅靠它不能移除 stale 的本機 proxy-ARP 或 stale 的 provider 配置。

遷移規則​

  • 維持 MobilityPool 作為操作員記述的唯一行動性意圖。
  • 將 MobilityPool 的預設投遞設為 BGP。舊 MobilityPool route-mode planner 是遷移輔助，乾淨的預發布 API 不接受。
  • 不在沒有確定性優先順序規則的情況下，對同一 (pool, address) 同時執行 兩個路由下降來源。
  • 在產生的 BGP path 上標記來源中繼資料，使靜態 BGP 通告不被 行動性 reconciliation 誤撤回。
  • 在 provider reconciliation 存續期間，維持 provider action 的冪等性和 path 簽章 fencing。

退出條件​

  • 4-site 展示使用 BGP 學習的 /32 overlay 路由通過定向 SSH 矩陣。
  • 協調排空和 stale owner 故障切換透過 BGP 收斂，無需在 overlay 路徑上 手動核准/執行 provider action。
  • Provider secondary-IP action 的延遲或失敗不破壞 overlay 可達性。
  • VRRP/proxy-ARP on-prem 的 fail-closed 語意未改變。
  • 舊有行動性 lease/planner 路徑在測試和實際證據涵蓋 BGP 路徑後已刪除。
