CloudEdge 协议透明性验收检验

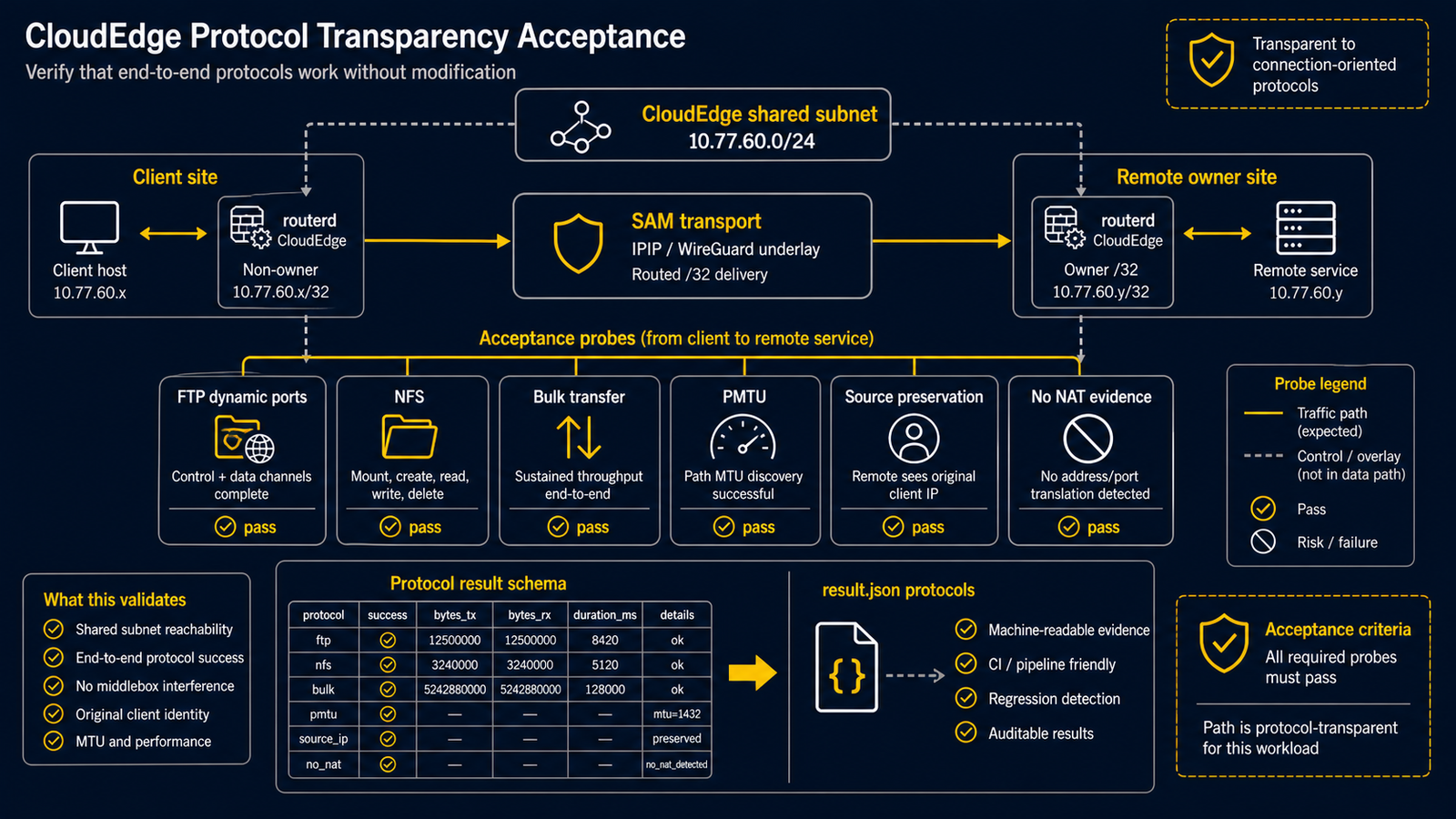

CloudEdge 协议透明性探针的 FTP、NFS、大容量传输、PMTU、源 IP 保留、no-NAT 证据的流程

这是一个不使用云端的线束计划，用于验证 CloudEdge mobility 对面向连接的协议（这些协议对 NAT、辅助 ALG、动态端口、MTU/PMTU 行为敏感）的透明性。实际的实时运行将由实验室操作员稍后执行。本文档和 scripts/ 目录下的脚本仅准备契约和证据格式。

目标​

对逻辑共享子网（演示中为 10.77.60.0/24）上的流量，证明以下几点：

  • 无 NAT：服务器将客户端站点的 mobility /32 识别为对等地址。
  • 客户端的默认网关未从本地站点变更。
  • FTP 主动模式和被动模式均在无 NAT ALG 的情况下完成数据传输。
  • 通过 rpcbind 的 RPC 端点发现和 NFSv3 的挂载/读写在站点间正常工作。
  • 大容量传输在无 PMTU 黑洞的情况下完成。
  • MSS/PMTU 证据记录了 overlay MTU、路由 MTU/advmss（如可用）、配置的 MSS clamp 值。

最小实时矩阵​

在常规 D3 有向矩阵已全部通过后，运行协议探针。使用 2 个代表性对：

对理由
aws -> azure两端均使用云端提供商捕获的云间 overlay 路径
aws -> onpremon-prem 端使用 proxy-ARP/VRRP 权限的云-on-prem 路径

在场景目录中，这编码为 examples/cloudedge-acceptance-scenarios.json 的 d11-protocol-transparency。

如需扩大对等性验证，可添加 azure -> oci、oci -> aws、反向等，但最小验收检验应控制在单次 4 站点实验室窗口内可执行的规模。

线束​

封装器如下：

PROTOCOL_PROBE_RUNNER=scripts/runners/cloudedge-protocol-runner.sh \
  scripts/cloudedge-protocol-probe.sh \
    --pairs aws:azure,aws:onprem \
    --bytes 104857600 \
    --out evidence/protocol-probe.json

完整验收场景使用相同封装器：

PROTOCOL_PROBE_RUNNER=scripts/runners/cloudedge-protocol-runner.sh \
MATRIX_RUNNER=scripts/runners/cloudedge-matrix-runner.sh \
scripts/cloudedge-acceptance.sh run \
  --scenario d11-protocol-transparency \
  --out evidence/d11-protocol \
  --commit <routerd-commit>

输出通过 scripts/cloudedge-protocol-result-schema.json 验证，并导入到 result.json 的 protocols 对象下。

运行器契约​

scripts/runners/cloudedge-protocol-runner.sh 实现 PROTOCOL_PROBE_RUNNER。有意通过环境变量参数化，不包含提供商账户 ID、资源 ID、secret。

每个站点所需的设置：

export CE_AWS_CLIENT_SSH_HOST=<ssh-host-or-user@host>
export AWS_CLIENT_IP=10.77.60.11
export CE_AZURE_CLIENT_SSH_HOST=<ssh-host-or-user@host>
export AZURE_CLIENT_IP=10.77.60.12
export CE_ONPREM_CLIENT_SSH_HOST=<ssh-host-or-user@host>
export ONPREM_CLIENT_IP=10.77.60.10
export SSH_KEY_FILE=<private-key>
export SSH_USER=ubuntu
export CLIENT_SSH_USER=ubuntu

协议相关变量：

export CE_PROTOCOL_INSTALL=1
export CE_PROTOCOL_CONFIGURE_SERVICES=1
export CE_PROTOCOL_FTP_PASSIVE_PORTS=40000:40100
export CE_PROTOCOL_BULK_BYTES=104857600
export CE_PROTOCOL_PMTU_SIZE=1300
export CE_PROTOCOL_OVERLAY_IFACE=wg-hybrid
export CE_PROTOCOL_MSS_CLAMP=1340

每个操作均可在不编辑运行器的情况下覆盖：

export CE_PROTOCOL_FTP_ACTIVE_COMMAND='...'
export CE_PROTOCOL_NFS_COMMAND='...'

封装器对每个对调用以下操作：

操作断言
setup启用时安装/配置 vsftpd、rpcbind、NFS 服务器/客户端工具、iperf3
ftp-activeFTP PORT 模式数据通道完成
ftp-passiveFTP 被动模式数据通道完成
nfsNFSv3 挂载 + 要求字节数的写入/读取完成
rpcrpcinfo -p 发现 rpcbind 和至少 1 个动态 RPC/NFS 端口
bulkiperf3 -n <bytes> 完成，记录吞吐量/重传
pmtuDF ping 成功，记录 overlay MTU、路由 MTU/advmss、MSS clamp
source-preserved服务器端 SSH 将客户端的 mobility /32 识别为对等 IP
no-nat相同的对等 IP 检查，作为显式 no-NAT 断言记录

Forcefrag / MSS 比较​

常规运行中，routerd 导出的 MSS clamp 应能正常通过。如果需要在实验室中验证 P2-b 的强制分片行为，请对同一 D11 对集运行 2 次：

  1. forceFragmentIPv4: false（默认）：TCP 传输应通过 MSS clamp 通过。超大的 DF 非 TCP 可能因底层网络 PMTU 而失败。
  2. 在相关 OverlayPeer 或 TunnelInterface 上 forceFragmentIPv4: true：相同的 DF 探针应通过，路由器证据中应显示 routerd_forcefrag。

不要全局启用 force fragmentation。限定在路径范围内，并在证据包中记录 before/after 的配置摘要。

证据审查清单​

对 protocol-probe.json 中的每个对：

  • checks.ftpActive、ftpPassive、nfs、rpc、bulkTransfer、pmtu、sourceIpPreserved、noNat 均为 pass。
  • details.sourceIpPreserved.peer_ip 与客户端站点的 mobility /32 一致。
  • details.rpc.dynamic_port 存在且不是 111。
  • 如果 iperf3 可用，details.bulkTransfer.retransmits 已记录。
  • details.pmtu.overlay_mtu、route_mtu 或 route_advmss、mss_clamp 已记录。

外层 result.json 应包含以下通过断言：

  • protocol_transparency
  • ftp_active_passive
  • nfs_rpc
  • bulk_transfer_pmtu
  • protocol_source_ip_preserved
  • protocol_no_nat
