ADR 0013: 受信任 overlay 路径上的 IPv4 强制分片

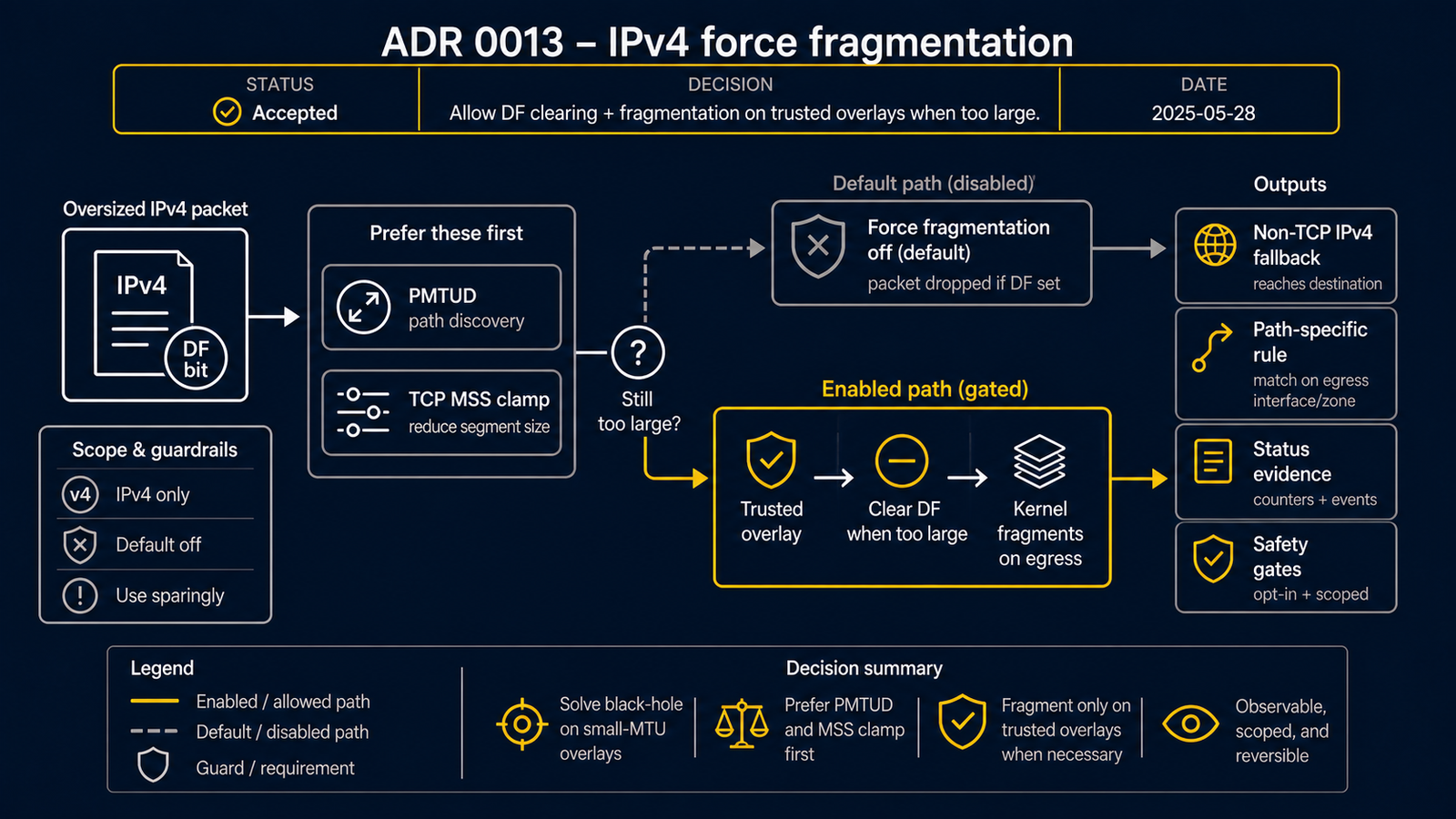

ADR 0013 的示意图。从常规 MTU 推导和 MSS clamping，到非 TCP DF 黑洞风险，以及明确的 trusted-overlay routerd_forcefrag 处理

状态​

已批准为预发布实现。

背景​

routerd 已从隧道和转发意图推导路径 MTU 处理。 常规缓解措施是 TCP MSS clamping：Linux 上 routerd_mss 为推导出的低 MTU 转发路径的 TCP SYN MSS 进行重写， 无需防火墙 zone。

MSS clamping 对非 TCP 流量无效。设置了 DF 位的、超大的 UDP、QUIC、ICMP 及其他 IPv4 数据包，当受信任 overlay 或 underlay 的 有效 MTU 较低时，如果 PMTUD 反馈被阻止或忽略， 可能会形成黑洞。

清除 DF 不是通用互联网的默认行为。它违反发送端的明确路径 MTU 偏好， 生成转发成本高的分片且更易被丢弃。 因此此功能必须是明确的、路径范围的、默认关闭的。

决策​

在 overlay 路径 MTU 意图中添加明确的 IPv4 强制分片选项：

  • OverlayPeer.spec.pathMTU.forceFragmentIPv4
  • TunnelInterface.spec.pathMTU.forceFragmentIPv4

此功能仅在 routerd 可以推导转发路径和有效 MTU 的受信任 routerd overlay 设备上支持：wireguard、ipip、gre、fou、gue。 启用强制分片时，验证将拒绝 route、tailscale、ipsec 及其他 underlay 类型。

在 Linux 上，routerd 渲染专用的 nftables 表：

table ip routerd_forcefrag {
  chain forward {
    type filter hook forward priority mangle; policy accept;
    iifname <capture> oifname <tunnel> ip length > <path-mtu> ip frag-off 0x4000 ip frag-off set 0
  }
}

匹配仅限 IPv4，范围限定在推导的转发路径。仅对当前未分片的 超大 DF 数据包清除 DF。之后内核在 egress 设备按常规接口 MTU 进行分片。

TCP MSS clamping 仍是 TCP 的主要缓解措施。强制分片是 明确受信任路径上非 TCP 或不当大小流量的兜底措施。

替代方案​

  • Route MTU lock。 对 routerd 拥有的路由更标准，但 无法干净地覆盖包含 BGP 导入移动性路径在内的所有路由来源。 策略分散在路由写入者之间。
  • iptables。 现有的库存目标在 DF 清除的跨路径表达上 不比 nftables 更干净。
  • 首阶段即支持 FreeBSD pf。 pf 有 scrub ... no-df，但 routerd 的 SAM/overlay 实际数据平面以 Linux 为主。 FreeBSD 支持留在后续阶段而非假装已对等。

结论​

  • 默认行为不变。
  • Linux 在 routerd_mss 旁获得第二个路由器拥有的路径 MTU nftables 表 routerd_forcefrag。
  • 操作员需要按 overlay 路径或隧道接口逐个选择启用。
  • 分片可能降低吞吐量并增加丢包敏感性。 文档应将其描述为受信任 overlay PMTU 黑洞的最后手段。
