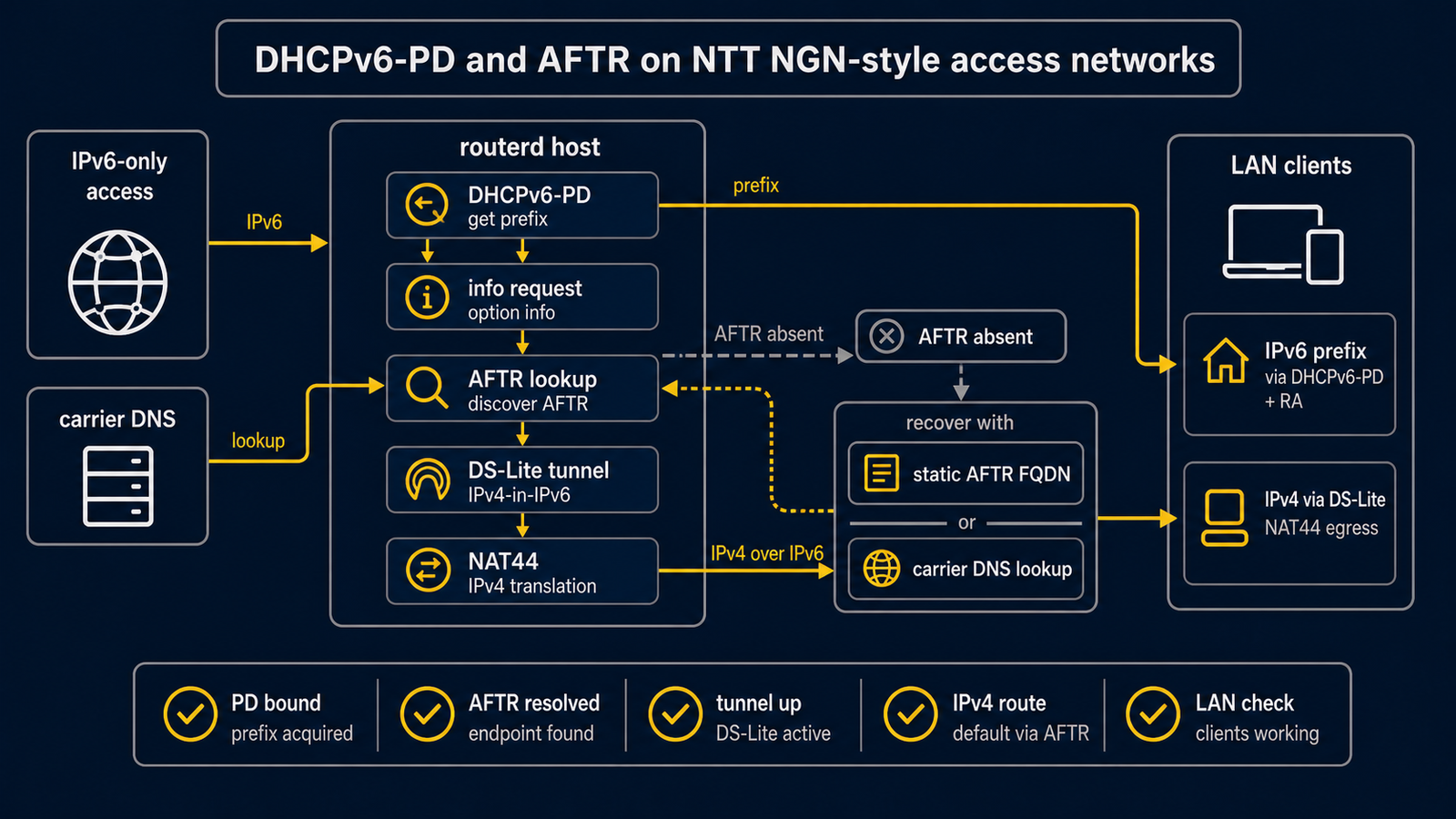

NTT NGN HGW 配下での連続稼働中 PD 取得

このページは 2026-04-30 のラボ調査をまとめたものです。 NTT NGN（フレッツ光ネクスト）配下の PR-400NE HGW が長時間連続稼働している状態で、 新規 DHCPv6-PD クライアントが prefix を取りに行ったときに何が起きるかを記録します。

姉妹ページ DHCPv6-PD クライアントの実装と選び方 がクライアント側の実装選択を扱うのに対し、こちらはラボの実証データから 逆算したサーバ側（HGW）の状態機械を扱います。

同じ環境を再構築する人が同じ躓き方をしないことが目的です。 証拠の段階付けは docs/design-notes.md のラベル （assert / believe / observe / measure / cite）に従います。

背景とラボ構成​

  • HGW: NTT PR-400NE。NTT NGN の native IPv6 IPoE 経路。
  • 参照機: 既存 /60 PD lease を持つ NEC IX2215。
  • 被試験機: routerd lab VM 3 台（router01、router02、router03）。HGW と IX2215 と同じ LAN セグメント上。
  • HGW LAN 側 MAC（lab 値）: 1c:b1:7f:73:76:d8。
  • HGW LAN 側 RA フラグ: M=0、O=1（Flags [other stateful]）。prefix info は HGW 自身の /60 から派生する /64 SLAAC。
  • HGW の LAN PD 払い出し表は最大 15 slot（1/15、2/15、...、15/15）。
  • HGW はテストセッションの数日前から無停止で稼働。セッション中は再起動していない。

A. 連続稼働中の HGW では Solicit 経路が信頼できない​

  • observe: routerd lab VM から 34 種類の Solicit variant を送ったが、Advertise/Reply は 1 つも返らなかった。試した variant の例:
    • DUID-LLT / DUID-LL / DUID-EN（NTT NGN 関連の enterprise number 付き）。
    • MAC OUI sweep（Yamaha、NEC、IX 系、Cisco、Allied Telesis、Apple、Intel、Realtek、locally-administered random）。
    • Vendor-Class option（option 16, NEC IX 系文字列）の有無。
    • User-Class option（option 15）の有無。
    • hop-limit を 1 / 64 / 128 / 255 に変える。
    • flow-label を 0 とランダムで切り替える。
    • IA_PD に IA Prefix hint を入れる / 入れない。
    • IA_PD と IA_NA を同梱する / しない。
    • RS→RA→Solicit の順序、間隔 0.5s / 1s / 2s / 5s。
    • Solicit 単発と RFC 8415 §15 の retransmit cadence (IRT/MRT/MRC) の両方。
  • measure: 同じ瞬間、IX2215 は T1 周期で既存 lease を更新しており、テスト時間中 11/11 すべて成功していた。 HGW の DHCPv6 サーバ自体は健全である。
  • believe: HGW は次の 2 経路を独立に開閉していると推定する。
    • 取得経路（acquisition path）: HGW 再起動直後の数分間だけ開く。 新規 Solicit を受理し Advertise/Reply を返す。15 slot 表はここで埋まる。
    • 維持経路（maintenance path）: 常時開いている。 有効な Server Identifier と IA_PD claim を伴う Renew/Rebind/Confirm/Information-Request/Request だけを受理。 新規 Solicit は受け付けない。
  • assert: HGW が長時間稼働している状態では Solicit 成功を前提にできない。 bootstrap は B 節の Request 経路に倒すか、acquisition window を再オープンするための out-of-band トリガ （HGW 再起動）を用意する必要がある。

B. Request 直接 bootstrap（RFC 8415 §18.2.10.1 INIT-REBOOT 準拠 + 拡張）​

ラボでの確認の結果、Solicit が silent drop されている状態でも Request（msg-type 3）には HGW が応答することが分かった。 HGW を再起動できない場面では、これが routerd の bootstrap 経路となる。

B.1 IX2215 での再現​

  • measure: IX2215 で clear ipv6 dhcp client GigaEthernet0.0 を実行すると、IX2215 は Solicit を出さず （INIT-REBOOT 経路）、キャッシュしていた Server Identifier と既存 IA_PD を載せた Request だけを送出した。 HGW は Reply を返し、同じ /60 binding が復旧した。
  • observe: IX2215 のログ上は Advertise の段が無いまま「lease confirmed」相当のイベントが記録される。

B.2 routerd lab VM での再現​

  • measure: routerd lab VM（router01、router02、router03）から、 scapy + raw socket で UDP 547 multicast ff02::1:2 宛に Request を合成して送出した。中身は次のとおり。
    • xid（24bit ランダム）。
    • Client DUID-LL（0003 0001 + VM の MAC）。
    • Server Identifier DUID-LL（0003 0001 + HGW MAC 1c:b1:7f:73:76:d8）。
    • 非ゼロ T1/T2 と /60 の IA Prefix hint を持つ IA_PD。
    • Elapsed Time = 0。
    • NTT 系で実績のある set の Option Request Option（ORO）。
    • reconfigure-accept option（option 20）。
  • measure: HGW は VM ごとに Reply を返し、空きスロットから新規 /60 binding を割り当てた。
    • router01 → 2400:xxxx:xxxx:1220::/60（slot N/15）。
    • router03 → 2400:xxxx:xxxx:1240::/60（slot N+2/15）。
    • router02 → 2400:xxxx:xxxx:1260::/60（slot N+4/15）。 （site prefix の上位 32bit は事業者割当のため公開ドキュメントでは伏せる。/60 境界はラボで観測したまま。）
  • observe: HGW は 15 slot 表の次の空きを選んだ。hint された prefix が他のクライアントに払い出し済みなら hint を尊重しない。
  • observe: router03 が同じ IAID と同じ 1230::/60 claim で 3 回連続で Request を出したところ、 HGW は 1230 / 1240 / 1250 の 3 つを別 binding として払い出した。 HGW 側に「IAID 単位で merge」する挙動はない。Request ごとに別 slot を消費する。
  • measure: 不要 binding は適切な Server Identifier、IA_PD、prefix を載せた multicast Release で確実に消去できた。 HGW を再起動する必要はない。

B.3 routerd への含意​

  • assert: routerd の NTT WAN プロファイルは次の条件で Request を直接合成する bootstrap_via_request を持つ。
    • on-disk の lease state が無い、または、
    • キャッシュ lease が古く Solicit retry が MRC を超えて失敗した。
  • assert: routerd は前の binding を解放せずに Request retry をして slot を多重消費しないように ガードしなければならない。IAID は dedup 用に機能しない。HGW は Request ごとに別 slot を払い出す。

C. RA からの Server Identifier 導出（過去の DHCPv6 履歴なし）​

  • observe: HGW の Server Identifier は 0003 0001 + HGW LAN 側 MAC の DUID-LL。 ラボでは 0003 0001 1c b1 7f 73 76 d8。
  • observe: HGW の RA 送信元 link-local は同じ MAC から EUI-64 で派生した fe80::1eb1:7fff:fe73:76d8。
  • measure: RA 送信元 LL に modified-EUI-64 逆変換をかけると、MAC が一致するバイト列が復元できた。 そこに 0003 0001 を前置すると、HGW が DHCPv6 Reply で実際に出している Server Identifier と一致した。
  • assert: routerd の controller は RA 1 通の観測だけで、過去の DHCPv6 ラウンドトリップ無しに HGW の Server Identifier を計算できる。これにより B 節の Request bootstrap がコールドスタートからでも使える。
  • assert: リソース仕様で serverID を override できる。HGW の振る舞いがデフォルトと違うサイトでは明示的に固定可能。

D. 維持経路での Renew 受理条件​

このネットワークで一番混乱を生むのが HGW の Renew 受理条件である。 セッションでは 3 系統の Renew をバイトレベルで取得し、次の仮説を得た。

D.1 unicast Renew は常に UseMulticast bounce を返す​

  • measure: HGW のグローバルアドレス宛 UDP 547 に Renew を unicast 送出すると、約 4ms 以内に status-code 5 (UseMulticast) の Reply が返り、xid は echo される。
  • measure: WIDE dhcp6c は同じ xid のまま multicast ff02::1:2 に再送するが、HGW は応答しない。 推定原因は multicast 経路での xid replay サプレッション。
  • assert: routerd の controller はこの HGW では unicast Renew を使わない。 常に新規 xid で multicast Renew する。

D.2 成功した multicast Renew​

IX2215 の lease 更新トランスクリプトから読み取れる成功する Renew の形:

フィールド値
xidRenew ごとに新規
T17200
T212600
IA_PDbound prefix、pltime/vltime は非ゼロ
reconfigure-accept含まれる
IAID1568088（IX2215 ラボ値）

D.3 HGW が silently drop した multicast Renew​

実装xidT1/T2reconfigure-accept結果
WIDE dhcp6c（UseMulticast bounce 後）reuse7200 / 12600無しsilent drop
routerd active controller（初期実装）新規0 / 0無しsilent drop

D.4 仮説​

  • believe: HGW は次の すべて が同時に満たされる multicast Renew だけを受理する。
    1. xid が新規（このクライアントから過去に使われていない）。
    2. T1 と T2 が非ゼロ。IX2215 の観測値は T1=7200、T2=12600。
    3. reconfigure-accept option（20）が含まれる。
  • assert: ablation で否定されるまで routerd は 3 つすべてを満たした Renew を送る。 ablation は要素を 1 つずつ落として行い、結果は本ページに追記する。

E. WIDE dhcp6c の HGW 固有の落とし穴​

  • observe: dhcp6c はサーバ link-local をキャッシュすると Renew を unicast で先に送る。 これにより毎回 D.1 の UseMulticast bounce 経路に落ちる。
  • observe: dhcp6c は送信する Solicit/Renew に reconfigure-accept を含めない。 option 20 の受信処理は実装されているが送信処理は無い。
  • observe: dhcp6c の DUID 保存先:
    • FreeBSD: /var/db/dhcp6c_duid
    • Ubuntu: /var/lib/dhcp6/dhcp6c_duid
  • assert: dhcp6c 設定で DUID-LL を強制するときは hardware-type を 0x0001（Ethernet）にする。 それ以外の値は HGW が暗に求める形を満たさない。

F. PR-400NE 固有の運用上の注意​

  • measure: HGW の Reply パケットは UDP 宛先ポート 546 に届くが、送信元 UDP ポートは ephemeral （ラボ観測値: 49153）。udp port 547 だけの pcap フィルタは Reply の片道を取りこぼす。 この HGW の DHCPv6 トラブルシューティングでは udp port 546 or udp port 547 を使うこと。 rixwwd 公開ノートと整合する。
  • measure: HGW LAN /60 PD 払い出し表は最大 15 slot。ステータス画面では 1/15、2/15、...、15/15 と表示される。 満杯になると新規取得には既存 slot の Release か HGW 再起動が必要。multicast Release で消去できる。
  • observe: HGW LAN 側の RA は Flags [other stateful]（M=0、O=1）で、prefix info は /64 SLAAC。 stateful な情報（DNS、NTP）が必要なホストは SLAAC と並行して Information-Request DHCPv6 を打つ。
  • observe: HGW はクライアントの IA Prefix hint が既に他で使われているとき、その hint を尊重せず 次の空き slot を返す。

G. Reconfigure key の扱い​

  • observe: 新規取得後の最初の Reply には次の Authentication option が含まれる。
    • protocol = reconfigure
    • algorithm = HMAC-MD5
    • RDM = mono
    • RD フィールド: 8 バイト
    • reconfig-key value: 16 バイト
  • observe: 同じ binding の Renew Reply には Authentication option が含まれないことがある。 HGW が新しい鍵を発行するまで前の鍵が有効である。
  • assert: routerd は最初の Reply で得た Reconfigure key を保持し、 将来 HGW が当該 binding に対して送ってくる Reconfigure（RFC 8415 §18.2.10）の認証に用いる。

注: 実際の reconfig-key value は本ドキュメントには載せない。 HGW ごとに異なるため定数として記録する意味がなく、不要なシークレット露出を避けるため。 binding ごとの状態として扱うこと。

H. routerd active controller を持つ理由（セッションの総括）​

  • assert: OS 標準の DHCPv6 client は canonical な Solicit-first の RFC 経路に従うため、 ここで記録した HGW の steady-state-only 状態から自力では復旧できない。 NTT NGN 上の本番 routerd は DHCPv6 を能動制御する必要がある。
  • assert: routerd の controller は必要に応じて Solicit / Request / Renew / Rebind / Release / Confirm / Information-Request を発行する。IPv6PrefixDelegation リソースの objects.status._variables には次を保持する。
    • lease.serverID
    • lease.prefix
    • lease.iaid
    • lease.t1、lease.t2
    • lease.pltime、lease.vltime
    • lease.sourceMAC
    • lease.sourceLL
    • lease.lastReplyAt
    • lease.reconfigureKey
    • wanObserved.*（直近 RA のフィールド、Server-ID 導出スナップショット）
  • assert: Renew は D 節の仮説に従い、multicast、新規 xid、非ゼロ T1/T2、reconfigure-accept option ありで送出する。
  • assert: Server-ID は既定で WAN インターフェイス上の直近 RA から、modified-EUI-64 逆変換で MAC を復元し、 0003 0001 を前置して導出する。リソース仕様で override できる。
  • assert: routerd dhcp6 renew および routerd dhcp6 release の CLI サブコマンドは診断・復旧用ツールであり、運用上の lease refresh ツール ではない。HGW は自然な T1 境界で送られる Renew のみを受理し、T1 前に 発火された ad-hoc な active Renew は silent drop される（D 節参照）。 steady-state の lease 更新は OS の DHCPv6 client（dhcp6c）が自身の T1 タイマーで担う。routerd は Reply を記録し lease 状態を可視化するが、 HGW が受理する以上の頻度に refresh を前倒ししようとはしない。

H.1 T1 サイクルと grace window​

  • measure: この HGW の Reply 値は T1=7200（2 時間）、T2=12600 （3.5 時間）、pltime=vltime=14400（4 時間）。
  • これらの値の下では、T1 境界での Renew 成功は Reply 受信の瞬間から 全タイマーを reset する。次の Renew opportunity はそこからさらに 2 時間後 （元割当て基準で T0+4h、最新 Reply 基準で T0'+2h）。
  • assert: Renew opportunity は厳密に 2 時間ごと 1 回であり、routerd はその間隔を正当に前倒しできない。自然な T1 境界より前に発火された dhcp6 renew は HGW に silent drop される。
  • measure: HGW が T1 境界の Renew を最初に無視した瞬間から、vltime が切れるまで operator には約 2 時間の grace がある（T1 で Renew → silent drop → T2=3.5h で Rebind 試行 → T0+4h で vltime expire）。この 2 時間の grace window が、routerd の検出・operator 通知のサイズを規定する時間予算 である。
  • observe: この 2 時間の grace window が、Renew 1 回の取りこぼしが まだ復旧可能である理由でもある。vltime 切れの前のいずれかの時点で HGW を再起動すれば maintenance path が回復し、次の T1 境界の Renew は成功する。

I. 運用ランブック（要約）​

routerd VM が lease を失い、HGW は数時間以上稼働している場合:

  1. WAN インターフェイスで RA が見えていることを確認する （tcpdump -i <wan> 'icmp6 and ip6[40] == 134'）。
  2. HGW MAC が想定どおりか確認する （ip -6 neigh show fe80::1eb1:7fff:fe73:76d8 dev <wan> — LL は実観測値で置き換える）。
  3. 期待される Server Identifier を計算する: 0003 0001 + HGW MAC。
  4. bootstrap-via-Request か HGW 再起動かを選ぶ。
    • bootstrap-via-Request が routerd の既定動作。
    • HGW 側に状態破壊が見えるなら、より安全な fallback として HGW 再起動。
  5. HGW に古い binding が残っていれば、それぞれに multicast Release を送る。 IAID ベースで dedup されると思わないこと。
  6. Reply 後、steady state で T1 の Renew が成功するかを検証する。失敗したら バイト列を取得して D 節の仮説と突き合わせる。

J. 調査の経緯: 落とし穴、行き詰まり、RFC との乖離​

ここでは「結果」だけでは伝わらない、誤解・行き止まり・RFC 8415 を厳格に読んだ ときの解釈と HGW の実挙動の乖離を残す。同じ NTT フレッツ環境で後続の人が同じ 思考の罠にハマらないことが目的である。各小節は次の 3 層を明示的に分けて書く: (a) 当時我々がそう思っていたこと、(b) RFC 8415 の文言、(c) HGW の実挙動。 各小節の最後に短い 教訓 を 1 行で添える。

J.1 「Solicit canonical path」のトンネルビジョン​

  • 当時の認識: RFC 8415 §18.2.1 の「fresh client は Solicit から始める」 という canonical path に思考が固定された。prior lease を持たない client は 他の入口がなく、HGW を反応させるには Solicit の形を当てるしかない、と 思い込んだ。
  • 試したこと（全敗）: content axis のみで 34 種類の Solicit variant を 試した。DUID-LL / DUID-LLT / DUID-EN、IAID（0、1、MAC-tail、IX 由来）、 hop limit（1、8、64、128、255）、flow label（0、ランダム、最大）、 Vendor-Class option 16（NEC / Buffalo / Yamaha enterprise number）、 User-Class option 15、空きスロットを狙った IA Prefix hint、 RS→RA→Solicit の順序実験、MAC OUI sweep。すべて HGW から silent drop された。隣の IX2215 は同じ瞬間も既存 lease を更新できていた（A 節）。
  • 盲点: message-type 軸 を動かす発想がなかった。RFC §18.2.4 INIT-REBOOT は「prior valid lease state を持つ client のための path」と 記述されており、これを字面通り「prior lease がない我々には使えない」 と読み、Advertise を経由しない Request 直接送出は試行対象から外れていた。
  • RFC 8415 の文言: §18.2.4 では INIT-REBOOT の Request は prior の Server Identifier と prior の IA_PD 内容を載せる。サーバは binding が まだ存在するか検証し、応答する（あるいは NoBinding で reject する） ことを期待する。
  • HGW の実挙動: PR-400NE は prior valid lease を持たない client が 送ってきた Request でも、(i) Server Identifier が HGW の DUID-LL と 一致し、(ii) 任意の prefix の IA_PD claim を持っていれば受理する。 HGW は claim が過去の binding に対応するかを strict には検証せず、空き slot を割当てて Reply に載せて返す。これが B 節を成立させている lenient な逸脱である。
  • 教訓: サーバが silent drop してきたら、content 軸を brute-force する 前に message-type 軸 を全 exhaust すること。サーバの state machine は 遷移ごとに別ロジックの関門を持つことが多く、いま跳ね返されている関門は 送っているメッセージが開けようとしている関門ではないかもしれない。

J.2 unicast vs multicast Renew の混同​

  • 当時の認識: WIDE dhcp6c の Renew が HGW に通らなかったとき、最初は 「HGW は multicast Renew を一切受け付けない」と結論した。これが誤りで、 1 セッション分の調査時間を消費した。
  • 観測: dhcp6c はサーバ link-local をキャッシュしていると、まず HGW の グローバルアドレス宛に unicast で Renew を出す。HGW は約 4ms 以内に status-code 5 (UseMulticast) の Reply を xid を echo して返す。 dhcp6c は 同じ xid のまま multicast ff02::1:2 に再送するが、HGW は 応答しない。並行して動いていた IX2215 は最初から fresh xid で multicast Renew を出しており、同じ時間帯に 11/11 で成功していた。
  • RFC 8415 の文言: §18.2.10.1 は UseMulticast 受信後、後続のメッセージは multicast で送るべきと規定する。同じ xid を transport を変えて再利用する ことを RFC は明示的に禁止していない（gray area）。
  • HGW の実挙動: PR-400NE は xid 単位で transport をまたいで dedup して おり、reply 済 transaction と同じ xid の multicast 再送を duplicate として silent drop する。state machine 的には妥当だが、RFC が文字通り要求して いる挙動ではない。
  • 誤読の中身: client 側の 2 通の出力を「Renew の試行」とまとめて見て いたために、wire 上の xid を分離して追えていなかった。capture を xid で 分けた瞬間、unicast→multicast の二度撃ちであることが見えた。
  • 教訓: client 側 trace と server 側 trace は分けて取り、時間順ではなく xid を主キーにして読む。「retransmit」という語は、まさに DHCPv6 実装が 自分で作りがちなバグの種類を覆い隠してしまう圧縮表現である。

J.3 「T1/T2 を待つ」アンチパターン​

これは事後的に整理した教訓ではなく、セッション中に user から直接指摘された。

  • 当時の戦略: binding 取得後の Renew は T1=7200s の自然タイマーまで 待って観測した。Renew が失敗したら再取得し、また T1 まで待って次の Renew を観測した。能動制御の手段が無いまま、自然サイクルを何周も消費した。
  • user の指摘（要約）: 「PD 取得後の Renew も T1/T2 になるまで放置 → 更新できずに失敗、を何度も繰り返している。Solicit も Renew も任意の タイミングで自分で発火できるまで方法を確立しろ」（user 発言の趣旨）。
  • RFC 8415 の文言: §18.2.6 は Renew を「T1 経過後」に送ると規定する。 これは client timer の規定であって、operator が能動的に Renew を発火する ことを禁止する文言ではない。debug 文脈では当然 T1 を待たずに送ってよい。
  • 本来やるべきだったこと: scapy + raw socket で必要な message type を すべて即時に発火できる手段を最初に作り、OS client の自然サイクルは 「実運用挙動の検証」に温存する。
  • 教訓: protocol debug ではシステム上で最も遅い natural timer に反復 速度を支配させない。能動制御を先に組み、passive サイクルは後で確認する。

J.4 「fresh client は Solicit を使わなければならない」という RFC strict reading​

J.1 の概念的裏面を、RFC 角度から書く。

  • strict RFC reading: 8415 §18.2.1 は prior state を持たない client の 四段（Solicit→Advertise→Request）を記述する。§18.2.4 INIT-REBOOT は prior の有効な Server Identifier を持っている client が、既に持って いる binding を確認・更新するときの path として記述される。
  • routerd lab VM の状況: on-disk に prior lease state が無く、HGW は 我々が試したすべての Solicit 形を silent drop した（A 節）。
  • 最終的にやったこと: RA 観測（C 節）から導出した Server Identifier と、 任意の /60 を載せた IA_PD claim を持つ Request を scapy で合成して送った。 HGW は空き slot を割当てて返した。
  • これが RFC 逸脱と言える理由: RFC 観点では、claimed binding を実際には 持っていない client から来た INIT-REBOOT Request には NoBinding ステータスを 返すのが筋。HGW はそれを 新規取得要求 として扱い、15 slot 表から空きを 払い出している。これが HGW の Solicit 関門が閉じている時間帯でも bootstrap-via-Request（B 節）を成立させている逸脱である。
  • routerd にとっての意味: H 節の active controller は意図的に この lenient な逸脱に乗る。長時間稼働中の HGW から再起動なしで新規 /60 を 取得できる唯一の手段だから。docs/design-notes.md Section 5.2 が hybrid recovery path として明文化しているのはこの理由である。 これはバグ利用ではなく設計である。
  • 教訓: RFC の path 名を「state X の client が送るもの」として記憶しない。 「この message type をこの内容で送ると、サーバが何を返すか」で記憶し、 RFC の strict client-state precondition は RFC の期待値 と理解し、必ずしも 実装の関門 と一致するとは限らないと心得る。

J.5 RFC 準拠と HGW 実挙動の対比​

動作RFC 8415 の規定HGW (PR-400NE) の実挙動routerd の対応
通常稼働中の新規 Solicitサーバは応答すべき（Advertise/Reply）長時間稼働 HGW では多くが silent drop先に Solicit、N 回失敗で Request にフォールバック
INIT-REBOOT Request（prior lease あり）サーバは binding を確認/再発行（§18.2.4）即応答（Reply）通常経路
INIT-REBOOT 風 Request（prior lease なし）サーバは NoBinding を返すべき（§18.2.4）空き slot を新規割当して Reply意図的に利用（recovery path）
unicast Renewサーバが unicast 許可した場合のみ可（§18.2.10）常に応答（UseMulticast か Reply）使わない（multicast 直送）
multicast Renew（T1/T2=0、reconfigure-accept 無し）サーバは応答すべき（§18.2.6）silent drop（観測）出さない
multicast Renew（非ゼロ T1/T2 + reconfigure-accept）サーバは応答すべき応答標準の送出形
Reply の送信元 UDP ポート547（RFC 8415 §7）49153（ephemeral、観測）client 側はソースポートを問わず受理
transport 切替時の同 xid 再送（unicast→multicast）明示的禁止なしduplicate として dropmulticast 再送は必ず新規 xid

J.6 公開資料に書かれていない注意点​

NTT の公開資料にも RFC にも書かれていない、見落としがちな点をまとめる。

  • HGW の acquisition window はバースト的: Solicit を受理する窓は HGW 再起動直後の数分間に集中して開いているように見える。長時間稼働 HGW は fresh Solicit を何時間も silent drop し続ける。公開仕様には書かれていない。 本セッションからの推定。
  • Reply の送信元 UDP ポートは 547 ではなく ephemeral: ラボ観測値 49153。 udp port 547 だけの pcap フィルタは Reply の片道を取りこぼす（F 節）。
  • WIDE dhcp6c の unicast→同 xid multicast ループ: OSS 実装の挙動で あって RFC が要求するものではない。dhcp6c で本 HGW の Renew を デバッグする人は、両 transport の capture を取らない限り「Renew が失敗 している」としか見えない（J.2）。
  • reconfigure-accept 無し かつ T1/T2=0 の Renew は multicast でも silent drop される — D.4 の仮説。まだ要素ごとの ablation はしていない。 再現する人は 3 つの前提条件を 1 つずつ落として検証し、結果を D 節に追記 すること。
  • Server-ID は RA 1 通から計算可能: RA 送信元 link-local に modified-EUI-64 逆変換をかけて MAC を復元し、0003 0001 を前置する。これにより過去の DHCPv6 履歴ゼロでも Request bootstrap がコールドスタートから可能になる （C 節）。

K. HGW DHCPv6 サーバの hung-up 状態​

ここに記録するのは、A 節「長時間稼働 HGW が新規 Solicit を silent drop する」 状態とは別の故障モードである。2026-04-30 のラボセッションで観測された。 このモードでは HGW DHCPv6 サーバが Solicit だけでなく すべての DHCPv6 client message に応答しなくなる。同セグメントの IX2215 も同時間帯に Renew 失敗していたことが、A 節と K 節の判別点になる。

K.1 症状​

  • observe: HGW は受信したすべての DHCPv6 client message を silent drop する。Solicit / Request / Renew / Rebind / Release / Confirm / Information-Request すべて。新規取得しようとしている client も、有効な 既存 binding を持つ client（IX2215、routerd lab VM）も、同様に Reply を 引き出せない。
  • observe: L2 / NDP 平面は健全。HGW link-local との NS/NA 交換は通り、 HGW は同じ flag・同じ prefix の RA を LAN セグメントに出し続ける。
  • observe: HGW LAN PD 払い出し表に既にある binding はテーブルに残る。 ステータス画面では同じ N/15 slot が見え続けるが、各 slot の lease カウンタは単調減少のみ。Reply が HGW から出ないため Renew で更新されない。
  • measure: 当該時間帯の IX2215 は、A 節の measurement にあった 「T1 ごとの Renew 11/11 成功」状態から、「T1 ごとの Renew で Reply 無し」 状態に切り替わっていた。これにより、これは routerd 側のパケット形の問題 ではなく HGW 側のサーバ停止であることが確定した。

K.2 routerd による検出​

  • assert: active controller（H 節）は、Renew または Rebind を wire 上に 出した時刻と、対応する Reply 受信時刻の wall-clock 差を測る。D 節で 記録した形の Renew を出してから N 秒（既定値 30 s）以上 Reply が 観測できなければ、controller は当該 binding を HGW DHCPv6 hung suspected 状態に flag する。
  • assert: routerd は当該 IPv6PrefixDelegation/<name> の objects.status._variables.hgwHungSuspectedAt に suspicion 時刻を 記録する。routerctl describe ipv6pd/<name> は WARNING: HGW DHCPv6 hung suspected since <timestamp> を表示し、 残 lease.vltime も併記して operator が緊急度を判断できるようにする。
  • assert: Renew Reply（または cached lease を更新する任意の Reply）が 入った時点で suspicion flag を解除する。回復は同じ routerctl describe 画面から見える。

K.3 公開報告​

同形の症状は複数の上流機器ファミリで公開ラボノートに報告されている。 routerd はこれらを「外部要因の既知故障モード」として、本ラボ単独事象では ないことの裏付けとして扱う。

  • rabbit51 blog (2022-03-05, PR-600MI) — cite: 「DHCPv6 が hung up して委譲済みの prefix の renew に応答しなくなり、 prefix の valid lifetime (=14400) が切れて IPv6 通信が出来なくなる」。 当該事例では HGW が自動再起動して回復した報告。
  • HackMD on Yamaha RTX1200/1210 with AsahiNet (2021) — cite: DHCPv6 リースが定期的に途絶え、status rebind 状態になる挙動。 HGW DHCPv6 サーバが Renew/Rebind に応答しなくなる症状と整合する。
  • azutake blog (2023, Cisco IOS-XE on FLET'S Cross) — cite: 上流側で Solicit が無視される事象。client 側ではなく HGW ファームウェア経路に原因を見ている。

K.4 回復​

  • measure: 2026-04-30 のラボでは、HGW を手動で再起動すると DHCPv6 サーバが直ちに回復した。再起動後は acquisition path（A 節の「再起動直後 数分」窓）と maintenance path（D 節の Renew 受理）の両方が通常動作した。
  • measure (2026-04-30 11:16:50 UTC): 再起動後、router03 から routerd active Request を送出すると、回復した HGW で受理され、既存 1240::/60 binding を満期近い lifetime に refresh できた。
  • measure (2026-04-30 11:20:44 UTC): 11:16:50 の Request 成功からわずか 約 4 分後、同じ router03 から同じ HGW に対して送出した active CLI の Renew、Release、続けての Request はいずれも DHCPv6 Reply を受け取れな かった。HGW のテーブルは更新されず、binding も解放されなかった。これは HGW がそれ以外は正常（NDP・RA・既存 binding の lease カウンタは影響を 受けない）であっても、再起動直後の acceptance window が数分のうちに閉じ 得ることを示す。K.5 の運用ランブックは、最初の成功交換の後も window が 開き続けていると仮定してはならない。
  • observe: HGW が operator 介入なしに自力回復するかは未確認。rabbit51 報告は auto-reboot 回復を述べているが、本ラボでは auto-recovery 経路は 未検証。確実に動いた回復手段は手動再起動のみ。
  • observe: HGW 再起動は宅内ネットワークを 1〜2 分停止させる。WAN 再接続、RA 再送、DHCPv6 サーバ準備の順序は通常の起動シーケンスに従う。

K.5 運用ランブック​

routerctl describe ipv6pd/<name> に K.2 の警告が出たとき:

  1. 同セグメントの IX2215（または他の Renew のみ動作する client）で確認し、 suspicion が実体を伴うかを判定する。IX2215 も次の T1 で Renew 失敗 するなら HGW は K 節状態であり、A 節状態ではない。
  2. routerctl describe で残 lease.vltime を読む。
  3. vltime が短い（ラボ閾値: 1 時間未満）ときは即座に HGW を再起動する。 lease が切れると routerd が提供している全 LAN で IPv6 が止まる。
  4. vltime が十分（数時間以上）あるときは、影響の少ない時間帯に HGW 再起動を計画する。routerctl describe を継続監視し、自然回復で suspicion が解けるかも観察する（auto-recovery は保証されないが報告は ある）。
  5. 再起動後、routerd の次の Renew で Reply を受け取り、 hgwHungSuspectedAt が解除されることを確認する。
  6. 注意: HGW を再起動した直後で post-reboot acceptance window 中で あっても、その window は数分以内に閉じ得る（K.4 の 11:20 UTC measure）。 最初の成功交換の後の active CLI 利用は best-effort と扱い、正規の運用 経路は OS DHCPv6 client が自然な T1 境界で行う refresh に委ねる。

K.6 routerd が自動修復できない理由​

  • assert: routerd は DHCPv6 client であり LAN 側のサービスである。HGW への制御 plane を持たない。HGW にリセットを送ったり、HGW の DHCPv6 デーモンを再起動したり、内部復旧ルーチンを発火させたりはできない。
  • observe: K 節状態では HGW は routerd の active Request、Renew、 Rebind、Release、Confirm、Information-Request を等しく無視する。HGW を 動かせる DHCPv6 層メッセージは存在しない。
  • assert: 復旧には人間の操作が必要 — HGW web UI の再起動ボタン、 または物理的な電源 OFF/ON。この故障モードでの routerd の責務は、検出、 残 lease の正確な可視化、operator（および設定があれば家族など宅内の 関係者）への通知に限られる。

参考リンク​

  • RFC 8415 — Dynamic Host Configuration Protocol for IPv6 (DHCPv6)
    • §7 Server / Relay / Client message format
    • §15 Reliability of Client-Initiated Message Exchanges (retransmission)
    • §18.2.1 Solicit
    • §18.2.4 Request
    • §18.2.5 Confirm
    • §18.2.6 Renew
    • §18.2.10 Reconfigure
    • §18.2.10.1 INIT-REBOOT considerations
  • systemd issue #16356 — DHCPv6 Renew が IA Prefix lifetime をリセットしない問題
  • OpenWrt issue #13454 — NTT フレッツ クロス配下で odhcp6c が 8 時間ごとに切断する症例
  • rixwwd 公開ノート — PR-400NE の Reply 送信元 UDP ポートが ephemeral
  • sorah 公開ノート — NTT HGW DHCPv6 サーバの DUID-LL 構造
  • routerd docs/design-notes.md Section 5.2 — active DHCPv6 controller 経路
  • routerd docs/knowledge-base/dhcpv6-pd-clients.md — クライアント側選択
